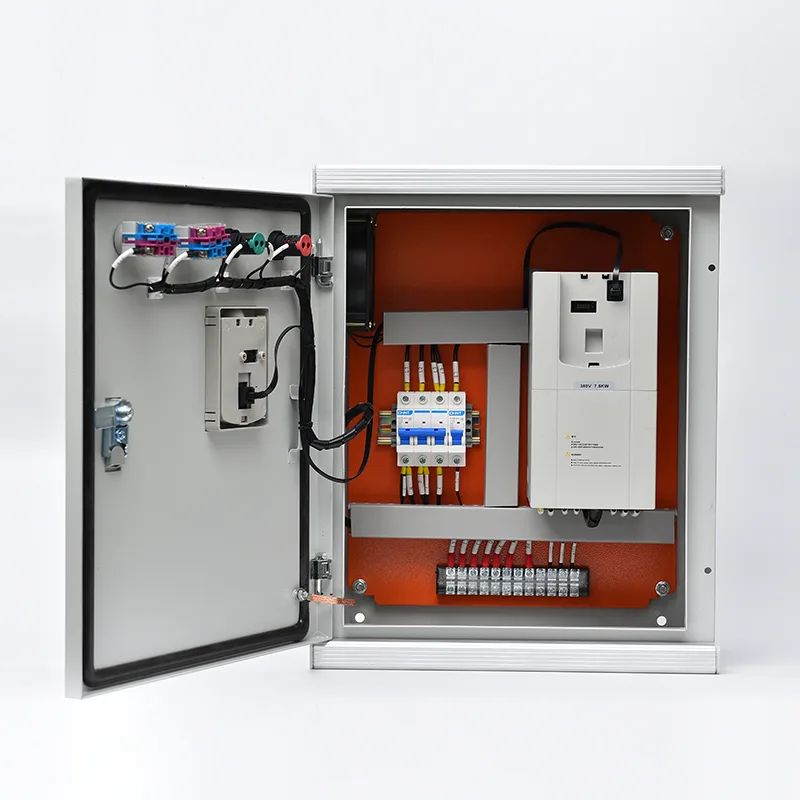

VFDコントロールパネル

IP42 ～ IP65 の専用エンクロージャに収容されたこのキャビネットは、可変周波数ドライブ ユニットと、必要なすべての電力および制御インフラストラクチャ、つまり入力主電源絶縁、高調波緩和およびモータ ケーブル保護のためのラインおよび負荷リアクトル、入力ヒューズまたはサーキット ブレーカ保護、必要に応じて出力 dV/dt フィルタまたはサイン フィルタ、およびフル機能のモータ保護スイートを統合します。電力定格は、標準電圧クラス (380V、400V、480V、690V) にわたって 0.75kW から 630kW 以上の範囲に及びます。 VFD 自体は、ゼロ速度で最大トルクを供給する高性能ベクトル制御ドライブであり、エネルギーの自動最適化と、圧力、流量、または温度調整用の統合 PID コントローラーを備えています。ドアに取り付けられた HMI キーパッドまたはタッチスクリーンは、ローカル制御、パラメータ アクセス、および診断情報を提供し、Modbus RTU/TCP、Profibus、Profinet、または Ethernet/IP 通信ポートにより、リモート監視とプラント全体のオートメーション システムへの統合が可能になります。コンタクタまたは統合転送スイッチを使用した手動バイパス オプションにより、主電源から直接モータを動作させ、ドライブの保守中にプロセスの継続性を維持できます。包括的な保護機能は、短絡、過負荷、過電圧、不足電圧、欠相、地絡、モーター失速、過熱をカバーし、すべてのトリップ イベントはメンテナンス分析のために記録されます。

製品の用途

モーター駆動の機器が速度制御、エネルギー効率、ソフトスタートの恩恵を受ける場合、VFD コントロール パネルは、産業用およびインフラストラクチャ アプリケーション向けに、完全な事前設計されたドライブ ソリューションを提供します。

上下水ポンプ場

市の上下水処理場は、一日を通して需要が変動する大型ポンプを稼働させています。ボアホール、ブースター、または移送ポンプを駆動する VFD コントロール パネルは、モーターの速度を調整して、絞り弁を使用せずに一定の水圧または流量を維持します。これにより、固定速度の直接オンライン操作と比較して、通常 20% ～ 40% のエネルギー節約が達成されます。ソフトスタート機能により、長いパイプラインでのウォーターハンマーが排除され、ポンプインペラ、シャフト、カップリングへの機械的ストレスが軽減されます。廃水用途では、自動ランピングにより、雨天時のピーク流入時の追加料金のオーバーフローが防止されます。冗長化対応の構成により、デューティポンプとスタンバイポンプの切り替えが可能になります。

産業用ファンおよびブロワー

発電所、セメント工場、鉱山、製造施設の大型遠心ファンや軸流ファンは、VFD の理想的な候補です。このキャビネットにより、吸気ベーンやダンパーの絞り損失を発生させることなく、燃焼用空気、排気、粉塵除去、またはプロセス冷却の正確な気流制御が可能になります。ボイラーや炉の誘引通風ファンと強制通風ファンの VFD 制御は、最適な空燃比を維持しながら大幅なエネルギー節約を実現します。排煙ファンとトンネル換気ファンはキャビネットの消防士オーバーライド機能の恩恵を受け、VFD のステータスに関係なく直接オンラインの緊急操作が可能になります。

コンプレッサーおよび冷凍システム

産業用冷凍、空気分離、プロセスガス用途のスクリュー、レシプロ、遠心コンプレッサーは、速度制御された場合、部分負荷で最も効率的に動作します。 VFD コントロール パネルは、さまざまな冷却またはプロセスの需要に合わせてコンプレッサー モーターの速度を調整し、ロード/アンロード サイクルのエネルギー損失を回避しながら正確な吸入または吐出圧力を維持します。圧力トランスデューサフィードバックを備えた統合 PID 制御により厳密な調整が行われ、加速ランプ制御によりプラント電気システムの起動電流サージが制限されます。

コンベヤー、破砕機、マテリアルハンドリング

採掘コンベヤ、骨材破砕機、バルクマテリアルハンドリングシステムでは、ベルトの滑り、機械的衝撃、材料の流出を防ぐために、高い始動トルクと制御された加速が必要です。 VFD コントロール パネルは、プログラム可能な加速ランプによりゼロ速度から最大トルクを供給し、ギアボックス、カップリング、ベルト スプライスを保護します。クラッシャー用途では、VFD の電流制限機能と失速保護により、詰まった材料の過負荷状態からモーターを保護します。

HVAC 冷水および冷却水システム

複数のチラー、冷却塔、水循環ポンプを備えた中央プラントの HVAC システムは、建物の負荷に基づいて流れを調整するためにこれを使用します。差圧に応答する二次冷水ポンプ、凝縮器水温度を最適化するための冷却塔ファン速度制御、および凝縮器水ポンプの調整はすべて、BACnet または Modbus を介した BMS 接続を備えたキャビネット統合型 VFD 制御の恩恵を受けます。

灌漑と農業用ポンプ

大規模なセンターピボット灌漑、点滴灌漑、および洪水灌漑システムでは、生育期全体にわたって変動する給水量が必要です。ポンプステーションの VFD パネルを使用すると、オペレータはシンプルなポテンショメータ、HMI、またはリモートテレメトリ信号を介して流量を選択でき、ポンプ出力を作物水の需要と利用可能な水の割り当てに正確に合わせることができます。

技術的な詳細

VFD キャビネットは、可変周波数ドライブをすべての電源管理、保護、および制御サブシステムと統合し、事前にテストされた単一の筐体で完全なモーター始動および速度制御ソリューションを提供します。

主電源経路と回路保護

入力三相電源は、キャビネットの全負荷電流に駆動損失を加えた定格のメインアイソレータまたはモールドケース回路ブレーカーに接続されます。入力ヒューズは、VFD の整流段に半導体定格 (aR) 保護を提供し、I²t 調整により、内部故障時にダイオードが損傷する前にヒューズを確実にクリアします。入力高調波電流歪みを低減し、電源側の電圧スパイクからドライブの DC バス コンデンサを保護するために、ライン リアクトルまたは DC リンク チョークが標準で含まれています。重大な背景高調波歪みがある設備や厳しいユーティリティ接続要件がある場合は、パッシブ高調波フィルタまたはアクティブ フロントエンド整流器をオプションで選択できます。

VFD駆動技術

キャビネットの心臓部は、第 6 世代 IGBT パワー モジュールと高速 DSP または FPGA 制御コアを採用した高性能ベクトル制御 VFD です。開ループおよび閉ループのベクトル制御モードが利用可能です。開ループは標準ポンプおよびファンの負荷に対応し、エンコーダフィードバックを備えた閉ループは押出機やホイストなどの高トルク低速アプリケーションに対応します。ドライブは、自動的に最適化されたスイッチング周波数を備えたパルス幅変調波形を出力し、モーターの音響ノイズとドライブ損失のバランスをとります。ドライブの主な機能は次のとおりです。

● 安定した低速動作のための自動トルクブーストとスリップ補償

● フライングスタート機能により、トリップせずに惰行モーターをキャッチすることができます。

● 機械的共振を避けるためのプログラム可能なスキップ周波数

● セットポイントランプ、スリープ/ウェイクロジック、およびポンプステージングアプリケーション用のデュアルチャネルフィードバックを備えた統合PIDコントローラー

出力フィルタリングとモーター保護

キャビネットとモーター間のケーブル距離に応じて、出力フィルタリングが含まれます。

dV/dt フィルター: 最長約 100 ～ 150m のケーブル配線のモーター端子での電圧上昇時間とピーク電圧を制限します。

正弦波フィルター: 150m を超えるケーブル配線や、モーター巻線の絶縁が電圧ストレスの影響を受けやすい水中ポンプ用途に、正弦波に近い波形を提供します。

必要に応じて、デューティ/スタンバイモーター選択用の出力コンタクタが統合されています。モーター保護機能 (熱過負荷、欠相、電流不平衡、失速検出、不足負荷 (ドライラン)、地絡) はドライブのソフトウェアで継続的に実行され、指定されている場合は外部過負荷リレーによって補完されます。

バイパス構成とプロセスの継続性

デューティ定格コンタクタまたは機械的にインターロックされた転送スイッチで構築された手動バイパス回路により、VFD が保守のために隔離されている間、モータを主電源から直接動作させることができます。バイパスはオフロード転送用に設計されており、VFD モードとバイパス モードを切り替える前にモーターを停止する必要があります。統合された電気的および機械的インターロックにより、致命的な損傷を引き起こす主電源のドライブ出力端子への不用意な逆給電が防止されます。オプションの自動バイパス構成では、プログラマブル ロジック リレーまたは小型 PLC を使用して、VFD トリップ時のドライブから主電源へのシームレスな転送を管理し、重要なアプリケーションでのプロセスの継続性を維持します。

マルチモーターおよび同期構成

複数のモーターが 1 つのドライブ (シーケンシャル デューティ) を共有する必要があるアプリケーションの場合、キャビネットには PLC ベースのシーケンス ロジックを備えたモーターごとの出力コンタクターが含まれています。ツインコンベアやマルチファン空冷コンデンサーなど、同期速度を必要とするマルチモーターアプリケーションの場合、個別の出力インバーターは共通の DC バスから駆動されるか、マスター/スレーブの速度とトルク制御による高速ドライブ間通信を介して同期されます。

制御インターフェース、通信、HMI

ドアに取り付けられたオペレータ インターフェイスは、ローカル スタート/ストップ、速度参照 (ポテンショメータまたはキーパッド入力による)、モード選択 (VFD/バイパス/オフ)、およびシステム ステータス表示を提供します。グラフィカル HMI タッチスクリーンは、複雑なマルチモーターまたはプロセス ループ アプリケーションに使用でき、リアルタイムの動作パラメータ、トレンド データ、アラーム ログ、エネルギー消費メトリクスを表示します。

通信ポートは、Modbus RTU (RS485)、Modbus TCP、Profibus DP、Profinet、Ethernet/IP、BACnet などの主要な産業用プロトコルをすべてサポートしています。ドライブは、速度、電流、トルク、電力、DC バス電圧、温度、実行時間、エネルギー消費などの包括的なデータ セットを監視 SCADA、DCS、または BMS に公開します。リモートの開始/停止および速度参照コマンドが受け入れられ、ハートビート タイムアウトや通信が失われた場合のフォールバック戦略を構成できます。

筐体と環境設計

床置きキャビネットは、1.5 mm ～ 2.0 mm の亜鉛メッキまたはステンレス鋼シートで製造され、連続溶接され、粉体塗装されています。 IP42 ～ IP65 の保護等級は現場条件に適合します。

● IP42/IP43: 屋内電気室およびモーター制御センター

● IP54/IP55: 粉塵の多い産業環境、ポンプ場、半露出の場所

● IP65: 雨や粉塵にさらされる屋外設置

熱管理では、自然対流、フィルターを通した強制空気換気と温度制御されたファン、および高出力または高環境の設置では空対空熱交換器または空調ユニットの計算された組み合わせが使用されます。キャビネットの内部温度上昇は、VFD メーカーの最大動作温度 (ディレーティングに応じて通常周囲温度 40 °C ～ 50 °C) に対する計算によって検証されます。

テストと認証

すべての VFD キャビネットは、定義された工場受け入れテストを受けます。電源回路の導通性と絶縁抵抗、VFD パラメータのアップロードと承認されたパラメータ スケジュールに対する検証、制御配線のポイントツーポイント、開始/停止の機能シミュレーション、速度制御、バイパス転送 (取り付けられている場合)、安全インターロックの検証が行われます。 FAT に関する完全なドキュメントが提供されています。キャビネットは IEC 61439-1/2 に従って設計および構築されており、すべてのコンポーネントは CE マークおよび UL 認証を必要に応じて取得できます。

よくある質問

Q1: VFD と VFD コントロール パネルの購入の違いは何ですか?

スタンドアロン VFD を完全に設置するには、上流の回路ブレーカーまたはヒューズ、ラインおよび負荷リアクトル、長いケーブル配線用の出力フィルター、駆動サービス中にプロセスの継続性が必要な場合のバイパス回路、および熱管理を備えたエンクロージャなどの追加コンポーネントが必要です。 VFD コントロール パネルは、事前設計、事前配線、事前テストされたこれらすべてを 1 つのアセンブリに統合します。これにより、現場での設計上の不明点が排除され、設置時間が短縮され、完全なモーター駆動システムに対する単一の保証が提供されます。

Q2: どのような電力定格と電圧が利用可能ですか?

標準構成は、380V、400V、480V、および 690V の三相電源で 0.75kW ～ 630kW をカバーします。リクエストに応じて、より高い電力定格も利用可能です。各キャビネットは、電力、電圧、全負荷電流、負荷など、お客様が提供する特定のモーター銘板データに合わせて構築されています。

Q3: キャビネットとモーターの間のモーターケーブルはどのくらいの距離まで配線できますか?

ケーブル長の制限は、インストールされている出力フィルタリングによって異なります。フィルタリングを行わない場合、VFD メーカーは通常、ケーブル長を 50m に制限します。 dV/dt フィルターはこれを約 150m まで延長します。正弦波フィルターを使用すると、300 メートルを超えるケーブル配線が可能になり、巻線絶縁が不明または古くなった水中ポンプやモーターに強く推奨されます。設置データに基づいて適切な出力フィルタを選択します。

Q4: キャビネットは複数のモーターを制御できますか?

はい、いくつかの構成で可能です: シーケンシャルデューティ (1 つの VFD、複数のモーター、アクティブなモーターを選択する出力コンタクタで一度に 1 つだけ動作)、同期マルチモーター (DC バスを共有する 1 つのキャビネット内の複数の VFD、またはマスター/スレーブの速度マッチングのために通信)、または独立制御 (1 つの大きなキャビネット内の複数の独立した VFD)。あなたのアプリケーションを教えてください。正しいトポロジを設計します。

Q5: VFD コントロール パネルは、プラントの SCADA または DCS とどのように統合されますか?

VFD の通信ポート (Modbus RTU、Modbus TCP、Profibus、Profinet、Ethernet/IP、または BACnet) は、監視システムに直接接続します。すべての運用データ、アラーム、診断が利用可能です。双方向制御 (リモートスタート/ストップ、速度基準) がサポートされており、ネットワークに障害が発生した場合でも安全な動作を保証するための通信損失動作を構成可能です。

Q7: キャビネットにはどのようなメンテナンスが必要ですか?

定期メンテナンスは簡単です。半年に一度の換気フィルターの清掃または交換、年に一度の電源終端のサーモグラフィー検査、年に一度のバイパス回路と安全インターロックの機能テストです。 VFD 自体には、DC リンク コンデンサと冷却ファンの耐用年数が指定されており (動作条件に応じて通常 5 ～ 10 年)、これらは交換可能なコンポーネントです。完全なメンテナンススケジュールは操作マニュアルに記載されています。

Q8: キャビネットは粉塵の多い環境や高温の環境でも動作できますか?

はい。エンクロージャの保護評価と熱管理戦略は、設置場所の条件に基づいて選択されます。粉塵の多い環境では、精密ろ過吸気フィルタを備えた IP55 または IP65 が指定されています。周囲温度が 40°C を超える場合は、VFD ディレーティング、キャビネット空調、または空対水熱交換器により、安全な内部状態が確保されます。当社はエンジニアリング段階でお客様のサイトデータを評価し、適切な環境強化を提案します。

M5 顧客スポットライト

地域の水道事業 — ポンプ場近代化プログラム

背景

南米の地域水道事業体は、配水ネットワーク全体で 60 以上のボアホールおよびブースター ポンプ場を運営し、約 200 万人の人口にサービスを提供しています。多くのポンプ ステーションは数十年前に設立され、流量制御用の絞り弁を備えた固定速度のダイレクトオンライン スターターを使用していました。電力会社は、エネルギーコストの上昇、ウォーターハンマーや機械的ストレスによる頻繁なポンプや配管の故障、旧式の制御ハードウェアの交換部品の調達の難しさに直面していました。

挑戦

この電力会社は、段階的なプログラムで VFD 制御を備えたポンプ ステーションを最新化することを選択し、まず最大規模の 20 のステーションをターゲットにしました。各ステーションは同様のプロファイルを示しました。つまり、2 ～ 4 台のデューティ/スタンバイ ポンプ セット (45kW ～ 200kW)、長いモーター ケーブル配線 (水中ボアホール ポンプまでの距離が 150 m を超える場合が多い)、遠隔地での埃っぽい半屋外環境、および複雑なシステム メンテナンスのための限られたオンサイト電気サポートです。

具体的な制約には次のものが含まれます。

● VFD ソリューションは、モーター巻線の絶縁を劣化させることなく、水中ポンプまでの長いケーブル配線に対応する必要がありました。

● 多くのステーションにはスタンバイポンプの冗長性がなかったため、VFD の保守中に給水を維持するには手動バイパスが必須でした

● リモート監視機能は、費用のかかる現場訪問を削減するために不可欠でした

● 電気設備は、VFD の試運転経験が最小限の地元の請負業者によって完了する必要がありました。

当社の VFD コントロール パネルを選ぶ理由

コンポーネントソースの VFD 改修と統合型 VFD コントロール パネルの両方を評価した後、電力会社はキャビネットのアプローチを選択しました。メリットは明らかでした。

● すべてのキャビネットは、特定のケーブル長とモーター絶縁タイプに合わせた出力正弦フィルターを備えた工場で設計されており、反射波電圧スパイクによるモーター巻線の損傷のリスクを排除します。

● 事前に配線されテストされた統合手動バイパス回路により、VFD サービス イベント中に給水が継続されるという確信が電力会社に与えられました。

● ドアに取り付けられた HMI と完全にパラメータ化された VFD には、ポンプ曲線データ、PID 圧力制御設定、公共施設の標準保護しきい値が工場でロードされているため、地元の請負業者は主電源、ポンプ モーター、圧力トランスデューサーを接続するだけで各キャビネットを試運転できます。

● 各キャビネット内の GPRS/4G リモート監視モジュールは、運用データ (流量、圧力、エネルギー消費、稼働時間、警報ステータス) を電力会社の中央 SCADA プラットフォームに直接送信しました。

精密ろ過吸気口と日よけの天蓋を備えた IP55 定格のエンクロージャは、ほこりの多い露出したポンプ ステーション環境に適していました。

導入

20 個の VFD キャビネット (45kW ～ 200kW) が製造され、それぞれに出力サイン フィルター、手動バイパス、IP55 エンクロージャ、GPRS リモート テレメトリ、および事前設定された PID 圧力制御が装備されました。キャビネットは、工場でテストされた完全なユニットとして出荷されました。地元の電気請負業者が、10 か月のプログラムにわたってキャビネットを順番に設置し、試運転しました。最初の 3 つのステーションについては、メーカーのエンジニアがビデオ リンクを介してリモート試運転サポートを提供しました。その後のステーションは、標準化された文書を使用して地元のチームによって独立して委託されました。

結果

VFD がポンプ速度をシステムの需要に正確に一致させることで、最新化された 20 のステーション全体のエネルギー消費量が、以前の絞り弁動作と比較して平均 32% 削減されました。

ポンプと配管のメンテナンス コストが大幅に削減されました。ウォーター ハンマー現象がなくなり、ソフトスタート ランピングによってポンプのベアリングとシールの寿命が延長されました。

最長 250 メートルのケーブル配線を備えた 20 ステーション全体でモーターの絶縁不良は 1 件も発生せず、サイン フィルターの仕様が検証されました。

電力会社の中央運用チームは現在、単一の SCADA ダッシュボードから 20 か所すべてのステーションを監視し、ポンプのトリップや圧力の偏差に関する自動 SMS アラームを受信し、事後対応の現場訪問を 60% 以上削減しています。

第 1 段階の成功により、電力会社はプログラムを残り 40 か所のポンプ場に拡張し、同じ VFD キャビネット仕様を標準化し、ネットワーク全体で均一なメンテナンス トレーニングとスペア部品の在庫を可能にしました。
