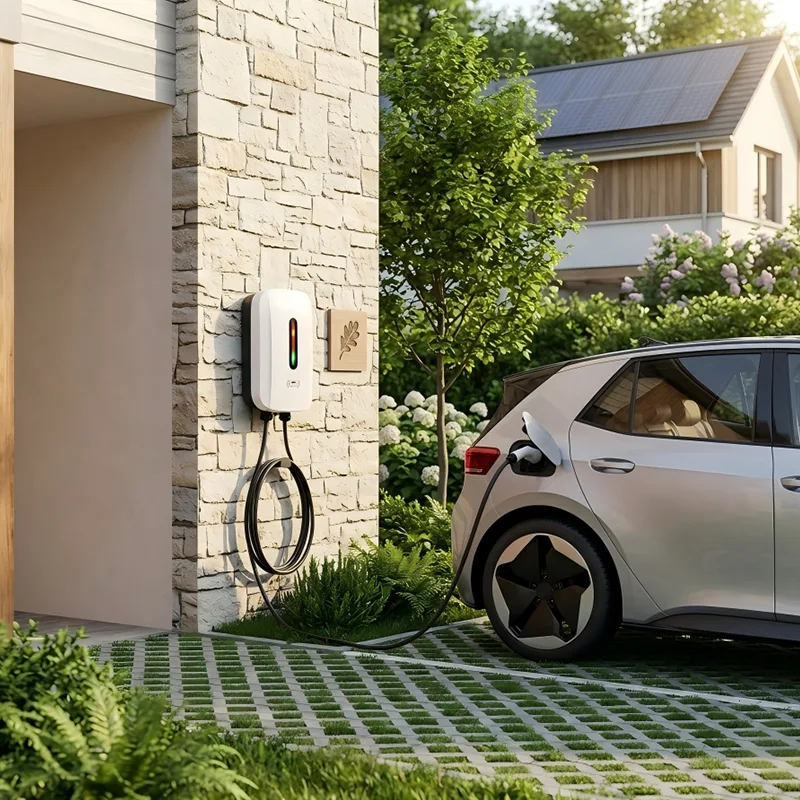

シングルガン壁掛け AC 充電ステーション 3.5KW

CSIVEI 工場の高品質シングルガン壁掛け AC 充電ステーション 3.5KW は、3.5kW、11kW、22kW の電力定格で利用でき、一般的な単相および三相電源構成をすべてカバーします。自立型の設計により、壁や取り付け構造の必要がなく、オープン駐車場、住宅の私道、または駐車場の周囲に沿って柔軟に配置できます。

頑丈な亜鉛メッキ鋼製エンクロージャは IP55 定格および IK10 耐衝撃性を備えており、-30 °C ～ +55 °C の屋外環境でも長期の信頼性を保証します。 4.3 インチ LED ディスプレイまたはオプションのタッチスクリーンにより充電ステータスが明確に表示され、RFID とアプリベースの認証により、許可されたユーザーのみがセッションを開始できることが保証されます。 OCPP 1.6J 接続により、リモート監視、請求、エネルギー管理のための充電ネットワーク バックエンドとのシームレスな統合が可能になります。

包括的な安全機能には、タイプ A + 6mA DC 敏感残留電流保護、過電流および過電圧保護、漏電検出、および緊急停止ボタンが含まれます。統合されたケーブル ホルスターにより、充電ケーブルが地面から離れた状態に保たれ、正面を向いたホルスター設計により、ユーザーは簡単に差し込むことができます。低い総所有コストに焦点を当てたシングルガン壁掛け AC 充電ステーション 3.5KW は、複雑なインフラストラクチャを使用せずに、信頼性の高い夜間充電と職場充電を実現します。

製品の用途

車両が長期間駐車し、コスト効率が最優先される場合、シングルガン壁掛け AC 充電ステーション 3.5KW は、壁面サポートを必要としない堅牢な自立型充電ポイントを提供します。これは、空き地、住宅コミュニティ、および従業員の駐車場に最適です。

住宅地と集合住宅

専用の EV 駐車場を備えた集合住宅の場合、床置き型 AC 充電器を使用すると、建物のファサードにハードウェアを取り付ける必要がなくなります。居住者に割り当てられたベイの先頭に設置し、建物の分電盤に直接接続できます。 RFID アクセスにより、許可された居住者のみが充電できるようになり、OCPP バックエンドによりユニットごとに個別の請求が可能になります。静かな動作とスリムな形状により、住民の邪魔をすることなく屋外の駐車場に溶け込みます。

職場および従業員用駐車場

オフィス、ビジネスパーク、工業用地では、従業員の福利厚生としてEV充電を提供するケースが増えています。シングルガンの床置き型 AC 充電器は、空いている駐車場全体に並べて設置でき、指定されたスペースごとに 1 台の車両にサービスを提供できます。従業員は勤務開始時に電源を入れ、午後までに完全に充電された車両に戻ります。 OCPP プラットフォームを使用すると、施設管理者は使用量を追跡し、時間帯による価格を設定し、複数のユニットにわたるエネルギー消費を管理できます。壁に依存しないため、充電器を駐車ベイの中央に最適に配置できます。

ホテル、リゾート、レジャー施設

宿泊するゲストには、施設の景観に合わせた信頼性の高い安全な充電が必要です。床置き型AC充電器は、建物の壁に頼らずに来客用駐車場に設置できるため、建築の美観を損なうことがありません。 RFID または QR コードのアクティベーションはプレミアムなゲスト エクスペリエンスを提供しますが、ホテルはオプションで料金を請求したり、ロイヤルティ特典として無料の充電を提供したりできます。堅牢な筐体は太陽、雨、沿岸の空気にさらされても耐えられるため、メンテナンスは最小限で済みます。

フリートおよびカーシェアリングのデポ

電気乗用車や小型商用車を所有する車両管理者は、そのシンプルさとインフラコストの低さから、夜間の AC 充電を好むことがよくあります。割り当てられた駐車ベイごとに 1 つのガンを備えたスタンディング充電器により、1 対 1 の車両割り当てと、スケジュールされたバックエンド制御による順次充電が可能になります。頑丈な設計は車両運用による毎日の衝撃に耐え、リモート診断によりメンテナンスのオーバーヘッドを低く抑えます。

公共の路上駐車場と市営駐車場

住宅地や公共駐車場で路上 EV 充電を導入している都市は、既存の街路設備に取り付ける必要のないコンパクトな自立式 AC 充電器の恩恵を受けます。シングルガン構成はポストごとに 1 つのベイに対応するため、施行と支払いが簡単になります。 OCPP 接続により、自治体は充電器を市全体の支払いプラットフォームに統合し、料金をリモートで管理できます。

技術的な詳細

シングルガン壁掛け AC 充電ステーション 3.5KW は、洗練された制御および安全システムをスリムな自立型エンクロージャに統合し、導入と保守が簡単で信頼性の高い AC 充電を提供します。

スマート充電コントローラー

充電器の中核には、IEC 61851-1 および関連する地域規格に準拠して充電セッション全体を管理する高性能マイクロコントローラーがあります。コントロール パイロット (CP) 信号を継続的に監視して車両の車載充電器と通信し、利用可能な最大電流を動的に調整します。複数の充電器を備えた設置の場合、オプションのローカル負荷管理モジュールを使用すると、複数のユニット間で電力のバランスをとることができ、サイトレベルの過負荷を防止し、デマンド料金を最小限に抑えることができます。

電気的保護と安全性

充電器には、包括的な電気安全スイートが含まれています。タイプ A 残留電流デバイスと 6mA DC 敏感検出 (IEC 62955 準拠) を組み合わせることで、最新の EV にとって重要な AC および DC アース漏れ電流に対する保護が保証されます。過電流、過電圧、不足電圧、およびサージ保護が標準で統合されています。障害が発生した場合、専用の電動リレーが数ミリ秒以内に電力を遮断し、緊急停止ボタンが手動で遮断します。エンクロージャは信頼性の高いアースポイントに接続されており、すべての充電部分は強化絶縁で絶縁されています。

頑丈な屋外対応構造

エンクロージャは、耐紫外線粉体塗装仕上げを施した亜鉛メッキ鋼板で製造されており、粉塵や噴流水に対する保護等級 IP55 と機械的衝撃耐性 IK10 を達成しています。床置き柱は頑丈なベース プレートを介してコンクリート パッドまたは舗装面に固定され、底部または背面からケーブルを挿入できます。内部コンポーネントには、湿気や結露に耐えるためにコンフォーマル コーティングが施されています。フィルター付きドレンプラグはカラム内に水が溜まるのを防ぎ、ドアは連続圧縮ガスケットで密閉されています。

ユーザーインターフェイスと接続性

4.3 インチ LED ディスプレイには、リアルタイムの充電ステータス、供給されるエネルギー、および障害メッセージが表示されます。統合された RFID リーダーは ISO 14443 A/B カードをサポートし、オプションの Bluetooth または 4G/Wi-Fi モジュールによりスマートフォン アプリとの対話が可能になります。 OCPP 1.6J (2.0.1 へのアップグレード パス付き) では、すべての主要なバックエンド プラットフォームとの統合が可能で、リモート開始/停止、トランザクション レポート、ファームウェアの無線アップデート、エネルギー消費分析などの機能が提供されます。オフライン モードでは、充電器はトランザクションをローカルにキャッシュし、接続が回復したときにそれらをアップロードできます。

ケーブル管理と人間工学

5 メートルのケーブルを備えたタイプ 2 コネクタが標準装備されており、特定の市場向けにオプションのタイプ 1 コネクタが付属しています。統合されたケーブルホルスターは、使用しないときにケーブルを地面からループ状に保ち、損傷やつまずきの危険を防ぎます。コネクタ ドックは快適な高さに配置されており、プラグ アンド プレイ設計によりユーザーのトレーニングは必要ありません。

エネルギー管理に対応

この充電器は、Modbus RTU/TCP 通信をサポートし、建物のエネルギー管理システムまたは再生可能発電源とインターフェイスします。オプションのスマート エネルギー メーターを設置すると、サイト レベルの消費量を監視できるため、動的な負荷分散と太陽光発電または蓄電池システムとの統合が可能になります。これにより、エネルギーコストの上昇や送電網の制約に対して将来にわたって設置が保証されます。

よくある質問

Q1: シングルガン壁掛け AC 充電ステーション 3.5KW は、シェルターなしで屋外に設置できますか?

絶対に。エンクロージャは屋外使用向けに IP55 規格に準拠しており、雨、ほこり、噴流水から保護されます。 -30°C ～ +55°C の温度で確実に動作します。密閉設計とコンフォーマルコーティングにより、海岸や高湿度の環境でも長寿命が保証されます。追加のキャノピーは必要ありません。

Q2: この充電器を設置するには壁が必要ですか?

いいえ。床置き台座の設計により、充電器は自立します。 4 本のアンカーボルトを使用して、平らなコンクリートパッドまたは舗装された表面に取り付けます。そのため、オープンな駐車場、住宅の私道、または適切な壁がない場所に最適です。

Q3: ユーザーはどのようにして課金セッションを開始し、支払いを行うのですか?

ユーザーは、RFID カード、スマートフォン アプリ (Bluetooth またはクラウド経由)、またはプライベート インストールの場合はプラグ アンド チャージを使用して認証できます。この充電器は OCPP 1.6J をサポートしているため、kWh 単位の請求、定額セッション料金、または時間ベースの料金を使用するあらゆる支払いプラットフォームに統合できます。すべてのトランザクション データは保存され、レポート用にエクスポートできます。

Q4: この充電器を既存の建物管理システムまたは太陽光発電システムに接続できますか?

はい。 Modbus RTU/TCP を通じて、充電器はエネルギー管理システムと通信できます。複数の充電器が存在する場合の動的な負荷分散をサポートし、ソーラーインバータまたは蓄電池からの信号に応答して自己消費を最大化し、系統電力供給を最小限に抑えることができます。

Q5: この製品はどのような安全認証を取得していますか?

充電器は、IEC 61851-1、IEC 62196、地域の EMC および安全指令などの国際規格に準拠しています。当社の工場は ISO 9001 認証を取得しており、すべてのユニットは出荷前に完全な電気安全テストを受けています。対象市場に応じて、CE、UKCA、およびその他の地域認証を利用できます。

Q6: どのようなメンテナンスが必要ですか?また、保守は簡単ですか?

定期的なメンテナンスは最小限で済み、年に一度の目視検査、エア フィルターの清掃 (装備されている場合)、ケーブルとコネクタの状態のチェックが行われます。前面ドアからは、あらゆる保守作業のために内部コンポーネントに完全にアクセスできます。モジュラー設計により、ユニット全体をベースから取り外さなくても、コントローラー、リレー、RFID モジュールなどの主要部品を迅速に交換できます。

シングルガン壁掛け AC 充電ステーション 3.5KW を選ぶ理由

壁に取り付けられたデザインはすぐに自然にフィットしました。各充電器は、割り当てられた 1 つの駐車ベイの先頭に配置され、最も近い配電盤に配線されます。壁や追加の柱はなく、必要なものがすべて揃った台座だけです。シングルガン構成は専用ベイに完全に適合しており、ベイごとに車両 1 台、車両ごとに 1 台の充電器が装備されています。住民は車を一晩電源に接続したままにし、朝までにフル充電することができます。

充電器の OCPP 接続により、不動産管理会社は各居住者に個別のユーザー アカウントを設定できるようになりました。居住者が RFID カードを読み取ると、事前に合意された料金に従って、充電セッションがアパートのアカウントに自動的に請求されます。これにより、共同の決済端末の必要性がなくなり、公平性が確保されました。

3.5KW シングルガン壁掛け AC 充電ステーションは段階的に設置できるため、開発時に大規模な先行投資を行う必要がありませんでした。第 1 段階では 15 台の充電器からスタートし、その後、住民が EV を購入するにつれてさらに増設しました。各段階では、小さなコンクリート台座を流し込み、台座をボルトで固定し、最も近い給電柱から電源ケーブルを接続するだけで済みました。
