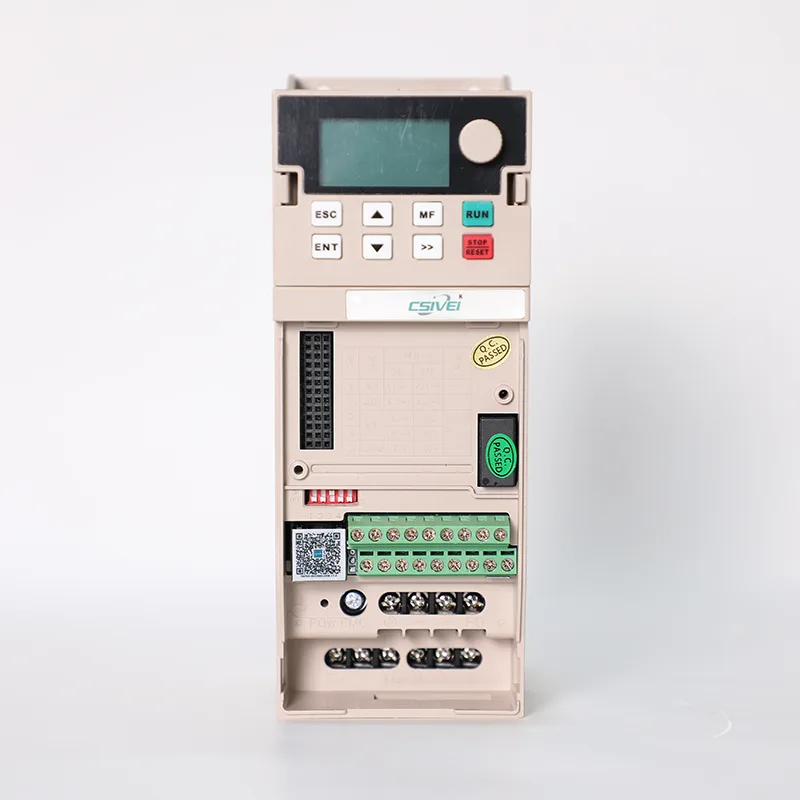

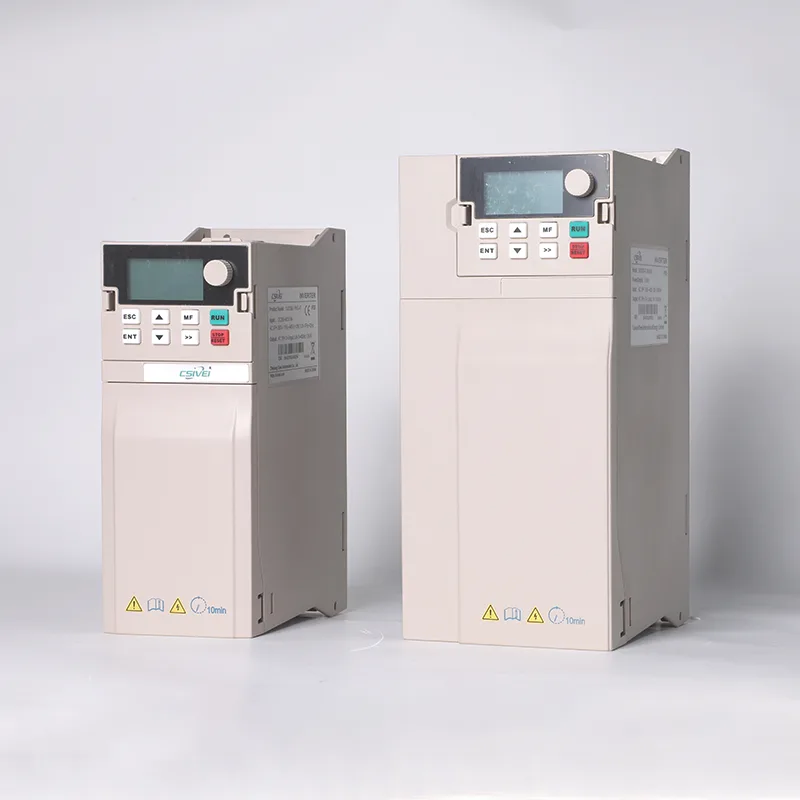

1相入力3相出力11kwポンプインバーター

CSIVEI 工場の高性能 1 相入力 3 相出力 11kw ポンプ インバーターは、三相太陽光発電ポンプ システム用のコンパクトで高効率のソリューションです。最大 99% の追跡効率を実現する MPPT アルゴリズムが組み込まれており、バッテリーなしで太陽電池アレイに直接接続できます。このドライブは V/F 制御とベクトル制御の両方をサポートしており、低照度下でもポンプのスムーズな起動を保証します。内蔵の保護機能には、過電圧、不足電圧、過電流、ドライラン、パイプバースト検出が含まれます。 IP20 エンクロージャにより、並列設置が可能になります。小規模農場の灌漑、庭の噴水、遠隔地での送水に最適です。 CSIVEI は、簡単な試運転で信頼性の高いパフォーマンスを提供します。

コアパラメータと仕様

代表的な用途

農村地域の給水用に設計されたこの VFD は、ボーリング孔、川、貯水池から高架貯蔵タンクや直接配水ネットワークに水を汲み上げるポンプに電力を供給します。システムは自動的に動作します。太陽光発電が十分な場合は、ポンプがタンクを満たします。タンクが満杯になると、ドライブはスリープ モードに入り、機械的寿命が維持されます。村の水売店、学校の水システム、診療所の供給に最適です。内蔵の PID により高架タンク内の圧力が一定に保たれ、MPPT アルゴリズムにより曇りの日でもソーラー パネルから最大電力が抽出されます。このソリューションは、ディーゼルや送電網に依存することなく、飲料用および衛生用のきれいで低コストの水を提供します。

インテリジェントなポンプ保護と空運転防止

太陽熱温水システムでは、ポンプを損傷から保護することが重要です。 CSIVEI 1 相入力 3 相出力 11kw ポンプ インバーターには、ポンプ固有の包括的な保護スイートが含まれています。

● 空運転保護 - 電流、電力、またはオプションの流量センサーを監視します。水源がなくなるとポンプを停止し、設定可能な間隔の後に自動的に再試行します。

● パイプ破裂/低流量検出 – パイプの破裂または漏れを示す突然の電流低下を検出し、浸水を防ぐためにシャットダウンします。

● 過電流および過負荷保護 - 砂、スケール、ベアリングの故障によるポンプの過熱を防ぎます。

● 不足電圧および過電圧シャットダウン - 不安定な太陽光入力からドライブとモーターを保護します。

● 逆灌漑防止 - ポンプが停止すると、逆止弁を制御して、モーターを逆回転させる水の逆流を防ぐことができます。

これらの保護により、ポンプの寿命が延長され、メンテナンスの訪問が減り、遠隔地の太陽光発電施設に信頼性の高い水の供給が提供されます。

よくある質問

Q1: このドライブには、リモート監視用の Wi-Fi または携帯電話が内蔵されていますか?

A: ドライブには RS485 Modbus RTU ポートがあります。ワイヤレス監視を有効にするには、Wi-Fi、イーサネット、または 4G 経由で接続する外部ゲートウェイ (CSIVEI CloudBox など) を追加します。ゲートウェイは、CSIVEI クラウドまたはサードパーティのプラットフォームにデータをアップロードします。

Q2: バッテリーなしでソーラーパネルから直接ポンプを作動させることはできますか?

A: はい。 CSIVEI 1 相入力 3 相出力 11kw ポンプ インバーターは、太陽光発電からポンプへの直接動作用に設計されています。 MPPT を使用して、パネルからの可変 DC をポンプ用の安定した AC に変換します。太陽光発電がポンプの閾値を超えると駆動が自動的に開始され、不足すると停止してモーターを保護します。

Q3: パネルとドライブの間に DC ブレーカーは必要ですか?

A: はい、安全性と規制への準拠のために、DC 定格回路ブレーカーまたはヒューズ付き切断器が必須です。 CSIVEI は、最大 DC 電流の 1.25 倍のサイズの 2 極 DC ブレーカーを推奨します。

Q4: 定圧モードを設定するにはどうすればよいですか?

A: 4‑20mA 圧力トランスミッタをアナログ入力 AI1 に接続します。パラメータ P.00 = 1 (PID モード) を設定します。次に P.77（工学単位）で目標圧力を設定します。ドライブは、太陽変動に関係なく圧力を維持するためにポンプ速度を調整します。

Q5: このソーラー VFD の予想寿命はどれくらいですか?

A: 適切に設置すれば (清潔で乾燥し、温度制限内で)、ドライブは通常 10 ～ 15 年間持続します。電解コンデンサは高温環境では劣化が早くなります。周囲温度を 40°C 以下に保つと寿命が延びます。冷却ファンは 5 ～ 7 年ごとに交換が必要になる場合があります。

このシステムは 3 年間故障なく稼働し、地域の健康と経済活動を変革しました。
