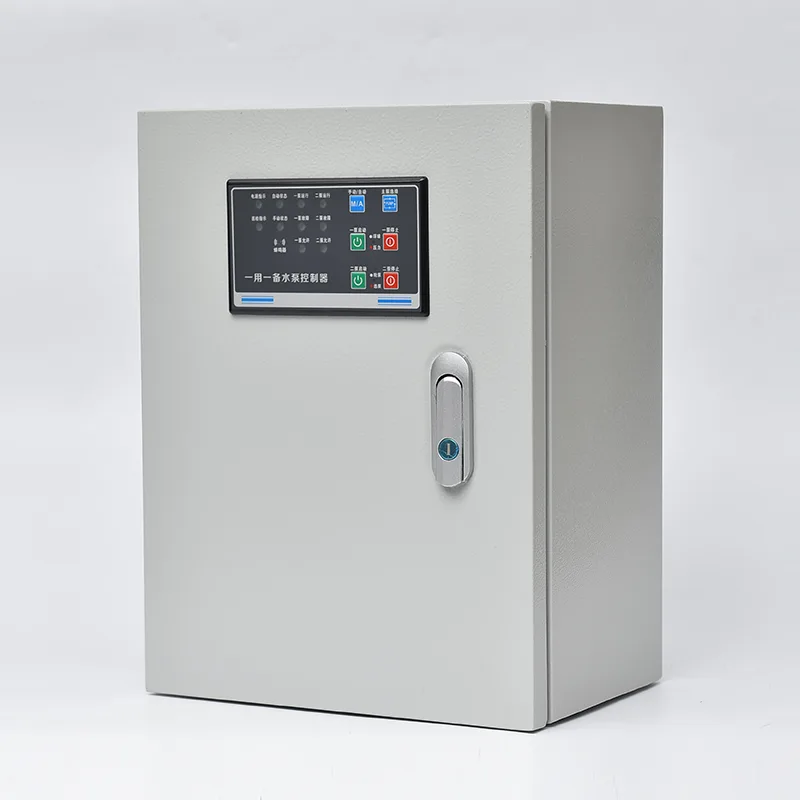

水処理ポンプ制御盤

中国の大手メーカー CSIVEI から高品質の水処理ポンプ コントロール パネルを購入します。受電回路ブレーカー、ポンプ コンタクタまたはソフト スタータ、過負荷リレー、プログラマブル ロジック コントローラまたは専用ポンプ コントローラ、レベル センサー インターフェイスを単一の床置きまたは壁取り付けエンクロージャに統合します。定格電力は 380 ～ 480 V 三相で 0.75 kW ～ 250 kW です。液体レベル検出は、フロート スイッチ、静水圧トランスミッター、または超音波センサーからの入力を受け入れます。コントローラーは、サンプが満たされると自動的にデューティ ポンプを起動し、流入量が単一ポンプの容量を超えた場合にはアシスト ポンプを導入し、レベルが上昇し続ける場合には高レベル アラーム出力を作動させます。自動交代機能により、運転時間または各始動サイクルに基づいてリードポンプの役割が交代し、機械的摩耗のバランスがとれます。すべてのポンプ回路は、過負荷、短絡、欠相、位相反転から個別に保護されています。シール漏れ監視、ベアリング温度監視、不足電流または過負荷プロファイリングによるポンプ詰まり検出など、下水処理に特有の追加保護機能が統合されており、モーター損傷が発生する前に問題を発見します。ドアに取り付けられた HMI には、サンプレベル、ポンプのステータス、稼働時間、および障害履歴が表示されます。 Modbus RTU/TCP またはオプションの 4G ゲートウェイを介した通信により、リモート監視と SCADA 統合が可能になります。エンクロージャは、防食粉体塗装を施した亜鉛メッキ鋼板を使用しており、屋外設置用に IP55 標準または IP65 と評価されています。

理想的な用途

水処理ポンプ コントロール パネルは、都市の下水リフト ステーションから産業廃水の処理に至るまで、最も要求の厳しい廃水環境に自動化された無人ポンプ管理を提供します。

都市下水リフトステーション

都市の下水道ネットワークは、低地にある収集ポイントから重力本管または処理プラントに廃水を集めるためにリフトステーションに依存しています。コントロールパネルはウェットウェル構成で 1 ～ 4 台の水中ポンプを管理し、毎日の使用パターンによって変化する流入量に応じてポンプの動作を自動的に調整します。高レベルのアラーム出力は遠隔測定システムに接続して中央の SCADA 通知を実現し、交互機能により設置されたフリート全体でポンプの磨耗のバランスを確保します。

廃水処理場

処理プラント内では、ポンプ場が未処理下水の取水、一次汚泥の移送、活性汚泥の返送、および処理排水の排出を処理します。このパネルは各ポンプ セットを個別に管理し、連続使用用途における水中モーターの故障を防ぐために重要なシール漏れとベアリング温度を統合監視します。プラントとの通信 SCADA は、リアルタイムの流量、エネルギー、障害データを提供します。

産業排水およびプロセス廃水

食品加工、化学、繊維、鉱山の作業では、腐食性液体、高固形分、高温、繊維状物質など、標準的なポンプ制御に困難を伴う特性を持つ廃液が生成されます。パネルのモーター保護プロファイルは、ポンプの詰まりを早期に検出するように調整でき、オペレーターの介入を必要とする前に、自動反転および再試行サイクルを開始してインペラの障害物を除去します。

商業および住宅複合ポンプ場

大規模なオフィスパーク、ショッピングセンター、都市下水道の地下で運営されている高層住宅開発では、信頼性の高い地下排水ポンプ制御が必要です。このパネルは、ビル管理システムに接続された高レベルの警報出力を備えた完全に自動化された操作を提供し、占有スペースに下水が逆流するリスクを防ぎます。コンパクトな壁掛け構成は、商業地下室に特有の限られた工場室スペースに適しています。

雨水および治水ポンプの送水

大雨の際に流出を管理する雨水ステーションは、突然の激しい流入が続く長い休止期間に直面します。このパネルはレインモード起動スキームを提供します。雨量計または井戸レベルの上昇からストームトリガーを受信すると、すべてのポンプが優先起動シーケンスに入ります。長時間のストームポンピング中に急速な切り替えが行われると、単一のポンプが全熱負荷に耐えることができなくなります。

リモートおよび無人インストール

田舎または分散した場所にある下水ポンプ場は、パネルの完全自動化および遠隔監視機能の恩恵を受けます。内蔵の 4G ゲートウェイまたは無線テレメトリ インターフェイスは、ポンプのステータス、サンプ レベル、アラーム データを中央オペレーション センターに送信します。オペレーターはアラームを認識し、遠隔でトリップをリセットできるため、数百キロメートル離れたステーションへの現場訪問にかかるコストと遅延が大幅に削減されます。

技術的な詳細

水処理ポンプ コントロール パネルは、レベルベースのポンプ シーケンス、下水処理に特化したモーター保護、および堅牢な環境強化を単一の工場でテストされたアセンブリに組み合わせています。

レベル検出とポンプシーケンス

コントローラは、フロート スイッチからの 1 つまたは複数のレベル信号 (個別、通常は 4 つのレベル: 停止、先行ポンプ開始、ラグポンプ開始、高警報)、または静水圧トランスミッターまたは超音波センサーからの連続 4 ～ 20 mA アナログ入力を受け入れます。サンプレベルがリード開始点まで上昇すると、デューティポンプが起動します。流入量が単一ポンプの吐出量を超え、レベルが遅れ開始点まで上昇し続ける場合、コントローラーはアシストポンプを起動します。レベルが停止点まで低下すると、すべてのポンプが停止します。高レベルのアラームは、サンプが臨界しきい値に達した場合（ポンプ能力を超えた流入またはポンプの故障を示している）にトリガーされ、この信号は優先アラームとして遠隔測定システムに送信されます。設定可能なランオンタイマーにより、停止点に到達した後もポンプが短時間動作し、排出ラインをきれいにし、固体の沈降を防ぎます。

自動交代と勤務管理

コントローラは、各ポンプ サイクルまたは設定可能な運転時間ごとに、リード ポンプの指定を切り替えます。停止点で交番が発生します。現在のサイクルが完了すると、シーケンス内の次のポンプが先頭になります。リードポンプが起動に失敗したり、動作中にトリップした場合、コントローラは自動的に次に利用可能なポンプをリードとして指定し、故障したポンプをロックアウトしてアラームを生成しながら、直ちにポンプを起動します。この自動切り替えにより、オペレータの介入なしにステーションの継続的な動作が保証されます。

下水特有のモーター保護

このパネルには、標準的な過負荷および短絡保護に加え、水中下水ポンプの故障モードに合わせた保護機能が組み込まれています。シールの漏れ検出には、ポンプのオイル チャンバーまたはシール キャビティの導電率センサーを使用します。水の浸入が検出された場合、パネルはアラームを発し、モーター巻線が損傷する前にメンテナンスのスケジュールを設定できるようにします。また、漏れが重大なしきい値に達した場合にポンプをトリップさせるように構成することもできます。ベアリング温度監視は、ポンプ モーターに組み込まれた PTC サーミスタまたは PT100 入力を受け入れます。過熱により、重大度に応じてアラームまたはトリップがトリガーされます。ポンプの詰まり保護には、モーター電流プロファイリングが使用されます。コントローラーは、通常の動作帯域を下回る電流の突然の低下を検出し、インペラのランニング ライトの詰まりまたは引っかかりを示し、警報を発する前に、構成可能な逆転および再試行サイクル (障害物を取り除くために 1 回以上の短い逆方向の運転) を開始します。

起動方法

パネルは、始動方法をポンプ モーターのサイズと現場の供給制約に合わせます。直接オンライン始動は、約 7.5 kW までの小型ポンプに適しています。スターデルタ始動により、中出力ポンプの突入電流が低減されます。ソフトスターターは、供給電圧の低下を制御し、突然の始動によるチェックバルブの閉まりを回避する必要がある大型ポンプ用に指定されています。 VFD は、可変速操作が必要な場合に使用されます。たとえば、固定されたオン/オフ ポイントの間で循環するのではなく、ポンプ速度を流入量に合わせて一貫したウェットウェル レベルを維持します。

電力と安全性の制御

専用の制御トランスは、コントローラー、HMI、センサー、アラーム回路に 24 VAC または 24 VDC を供給し、モーターの電力経路から完全に絶縁されています。パネルドアの非常停止押しボタンはポンプの電源を機械的に遮断します。外部安全インターロック ループは、ウェットウェルのガス検出、ポンプ ステーション入口のドア インターロック、および上流の機器からの熱保護からの入力を受け入れます。

HMIとオペレーターインターフェース

ドアに取り付けられたテキスト ディスプレイまたはカラー タッチスクリーンは、サンプ レベル、ポンプ ステータス、運転時間、始動回数、モーター電流、およびタイムスタンプ付きの障害履歴を含むアクティブなアラームをリアルタイムで表示します。このインターフェイスはメンテナンスのための手動ポンプ制御をサポートしており、偶発的な手動ロックアウトを防ぐために設定可能なタイムアウト後の自動復元を備えています。パラメータ調整 (レベル設定値、ランオンタイマー、代替モード) はパスワードで保護されています。

遠隔監視

標準 RS485 Modbus RTU はポンプ ステーションの遠隔測定ユニットに接続します。オプションの 4G またはイーサネット クラウド ゲートウェイを使用すると、ウェブやスマートフォンからポンプのステータス、レベル データ、エネルギー消費量、アラームのプッシュ通知に直接アクセスできます。各ポンプ障害および共通の高レベル状態に対するドライ接点アラーム出力は、通常、ネットワークベースのアラームよりも優先してテレメトリ システムに配線されています。

エンクロージャと腐食保護

下水ポンプ場には、硫化水素、湿気、場合によっては化学蒸気などの腐食性雰囲気が存在します。エンクロージャは亜鉛メッキ鋼板で製造されており、耐薬品性のパウダーコート仕上げが施されています。 IP55が標準です。圧縮グランドを介した密閉型ケーブル入口を備えた IP65 は、屋外または露出した設置向けに指定されています。換気フィルターは、H₂S への曝露が顕著な場合に活性炭媒体を使用します。すべての内部金属構造はメッキまたはステンレス鋼であり、PCB は湿気や腐食性ガスに対して絶縁保護コーティングが施されています。

よくある質問

Q1: パネルはどのようなレベルセンサーを受け入れることができますか?また、制御できるレベルはいくつですか?

このパネルは、フロート スイッチ (通常は 4 つの個別レベル)、静水圧トランスミッター (4 ～ 20 mA)、または超音波センサーを受け入れます。個別フロートの場合、制御レベルは停止、リードポンプ開始、ラグポンプ開始、および高アラームです。アナログ センサーを使用すると、これらの設定値がコントローラーに直接プログラムされるため、柔軟性が高まり、リモートでの調整が可能になります。

Q2: パネルはぼろや固形物によるポンプの詰まりにどのように対処しますか?

コントローラーはモーター電流を継続的に監視します。電流が通常のポンピング帯域を大幅に下回った場合、コントローラは詰まりの可能性を特定し、自動反転および再試行シーケンスを開始します。ポンプを短時間逆回転させて障害物を取り除き、その後再び前進させます。試行が成功し、電流が正常化した場合、操作は続行されます。設定された試行回数を超えても詰まりが続く場合、ポンプはロックアウトされ、アラームが生成されます。

Q3: 運転中にデューティポンプが故障した場合はどうなりますか?

コントローラは、障害が発生したポンプを使用不可として直ちに指定し、ローテーション シーケンスで次に使用可能なポンプを選択して起動し、障害アラームを鳴らします。この自動切り替えにより、ポンピングは遅延なく継続されます。障害が発生したポンプは、アラームが認識されて障害が解消されるまでロックアウトされたままになります。

Q4: 交代はどのように機能しますか? 実行時間ベースの交代に設定できますか?

交互に切り替えると、ポンプ サイクルが完了するたびに、または設定可能な運転時間のしきい値に応じて、どのポンプがリードとして機能するかが変わります。運転時間ベースの回転により、すべてのポンプの機械的摩耗とシールの寿命が均等になります。切り替えはサンプが空の停止点で行われるため、切り替え中に高レベルのイベントが発生するリスクはありません。

Q5: どのような通信オプションとリモートアラームオプションが含まれていますか?

パネルには以下が備わっています。 共通アラーム、高レベルアラーム、および個別のポンプ障害 (有線テレメトリ接続用) 用の無電圧リレー接点。ローカル SCADA または RTU 統合のための標準としての RS485 Modbus RTU。オプションの 4G クラウド ゲートウェイにより、プッシュ通知アラームを備えた Web ブラウザまたはスマートフォン アプリ経由で直接リモート アクセスが可能になります。

Q6: パネルはバックアップ発電機で動作できますか?

はい。パネルのポンプシーケンスとソフトスターターまたはスターデルタスターターにより突入電流が制限され、発電機がその容量内でポンプを起動できるようになります。オプションのジェネレータ入力信号により、バックアップ電源使用時に同時に実行できるポンプの数を減らし、ジェネレータの過負荷を防ぐことができます。

Q7: パネルにはどのようなメンテナンスが必要ですか?

ドアシール、換気フィルター、内部状態の毎月の目視検査。電源終端とコンタクタの状態を四半期ごとにチェックします。レベル入力、高レベル警報、交流ロジック、安全装置の機能テストを年に一度実施。パネルの防食対策は、過酷な環境では毎年検査する必要があります。コンタクタは主に保守可能な項目であり、交換間隔はポンプのサイクル頻度によって異なります。

地域下水ネットワーク - リフトステーション制御のアップグレード

背景

英国の地方水道局は、地方および郊外地域にわたって 40 以上の下水リフトステーションを運営し、小さなコミュニティから廃水を収集し、集中処理施設にポンプで送っていました。多くのステーションは築 15 ～ 25 年が経過しており、基本的なフロート スイッチ リレー ロジックを使用する老朽化した制御パネルを備えていました。当局は、ポンプの詰まりや故障による緊急出動コストの上昇、定期検査間のステーション状態の可視性の欠如、交換部品の調達の困難化などに直面していました。

挑戦

既存のリレーベースのパネルでは、遠隔監視、ポンプ詰まりの検出、および自動切り替えは提供されませんでした。各ステーションは 1 台のポンプを稼働し、切り替えには物理的な訪問が必要な手動のスタンバイが必要でした。常用ポンプの詰まりイベントは、待機ポンプも警報を発するまで検出されず、その結果、緊急通報が発生し、時折下水が流出する事態が発生しました。ステーションは 1,500 平方キロメートルにわたって分散しており、事後対応のメンテナンスには時間がかかり、費用もかかりました。

当局が制御システムのアップグレードを計画したとき、新しいパネルは民間の改造なしで既存の地上キオスク内に収まり、既存のフロート スイッチと新しい超音波レベル センサーの両方と接続し、当局の既存の遠隔測定ネットワーク (Modbus データとともに単純なドライ接点アラーム出力を必要とする UHF 無線と GPRS の組み合わせ) を介して通信する必要がありました。この仕様には、自動交換、詰まり検出、シール漏れ監視も必要でした。

なぜ水処理ポンプ制御盤なのか?

工場で設計されたパネル ソリューションは、単一のパッケージであらゆる要件に対応しました。パネルはキオスクのバックプレーンの正確な取り付け寸法に合わせて構築されており、構造的な作業を回避できます。コントローラーは既存のフロート スイッチ入力と新しい超音波 4 ～ 20 mA 信号の両方を受け入れ、ステーションを段階的にアップグレードできるようにしました。

ポンプの詰まりの検出が決定的であることが判明しました。 3 つのステーションでの初期の試験では、多くの閉塞コールアウトは実際には自動的に解消される断続的な障害であることが判明しました。パネルの自動逆転および再試行シーケンスにより、オペレーターの介入なしでこれらが解決されました。持続的な閉塞のみがアラームをトリガーしました。シール漏れ監視により、試運転中に 2 台のポンプへの湿気の侵入が検出されたため、ポンプが通常の運用に配備される前に、事前にベアリングを交換することができました。

警報出力は、当局の既存の UHF 遠隔測定アウトステーションと直接接続するように構成されました。 SCADA チームが利用できる Modbus データと組み合わせることで、当局はシンプルな障害通知と詳細なステーション分析の両方を取得しました。

導入

デュアル ポンプ ステーション (1.5 kW ～ 15 kW) 用に構成された 40 枚のプレハブ パネルが 4 か月にわたって製造およびテストされ、標準化された試運転手順に従って当局の電気チームによって設置されました。パネルには、7.5 kW 以上のポンプのソフトスターター、シール漏れとベアリング温度の監視入力、詰まり検出ロジック、フロートと超音波レベルの両方の互換性が含まれています。段階的な展開により、月あたり 6 つのステーションがアップグレードされ、ネットワーク全体が 8 か月以内に完了しました。

結果

● 自動逆転再試行による軽度の詰まりの除去と、計画的なメンテナンスを可能にするシール漏れ監視による早期警告により、緊急ポンプの出動は最初の 1 年以内に約 60% 減少しました。

● ほとんどのステーションで初めて、ポンプの交番が勤務ポンプと待機ポンプ全体でバランスのとれた運転時間となり、メカニカル シールとベアリングのサービス間隔が延長されました。

● SCADA チームは、毎週の物理的検査に頼っていた以前の依存関係に代わって、40 か所すべてのステーションの排水レベル、ポンプのステータス、稼働時間をリアルタイムで把握できるようになりました。

● オペレーターの報告によると、すべてのステーションで標準化されたパネル レイアウトにより、すべての技術者が各コンポーネントと端子の位置を正確に把握していたので、障害発見が大幅に簡素化されました。

● その後当局は、ネットワーク拡張プログラムのさらに 15 局に同じパネル仕様を採用しました。
