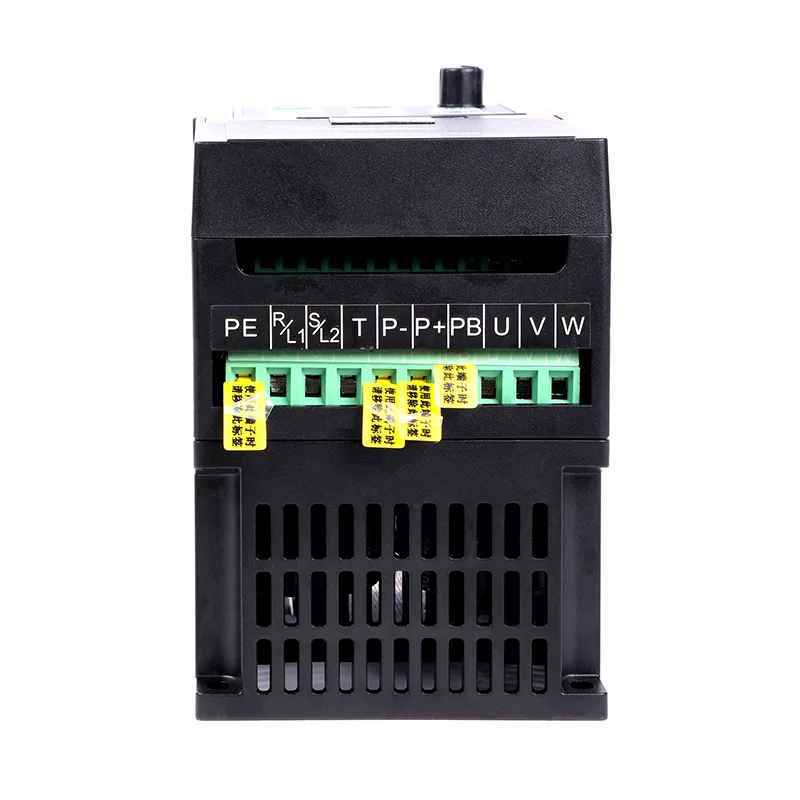

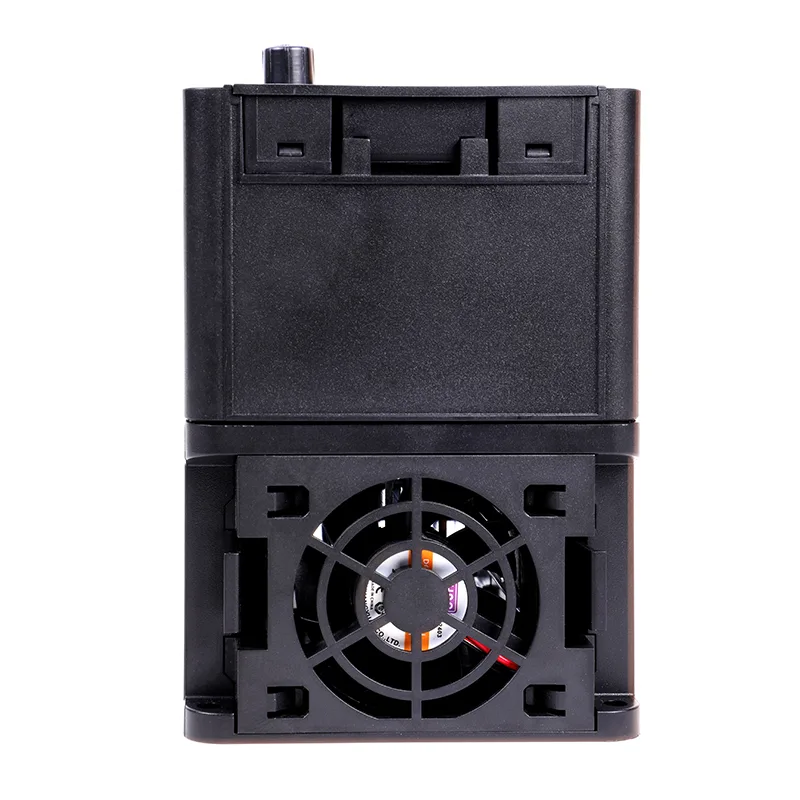

280KW VFD水処理システム

CSIVEI 280KW VFD 水処理システムは、超重工業用途向けに設計された大容量ドライブです。このドライブは大型コンプレッサー、押出機、鉱山ホイスト、高出力ポンプ向けに設計されており、妥協のないパフォーマンスと信頼性を提供します。高い始動トルクを備えた高度なベクトル制御、内蔵EMIフィルタ、冗長冷却システム、およびEthernet/IPやProfinetを含む広範な通信オプションを備えています。強化されたバスバーを備えた頑丈な IP20/IP21 エンクロージャは、最も要求の厳しい産業環境でも安定した動作を保証します。インテリジェントなエネルギー管理と包括的な診断機能により、重要な産業プロセスに必要なパワーと精度を提供します。

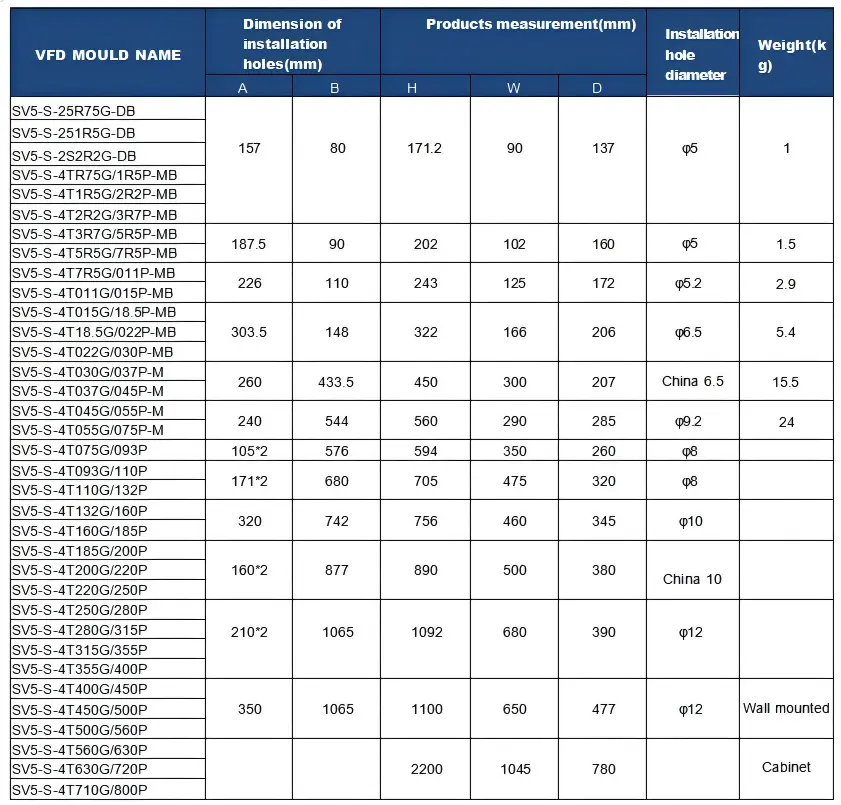

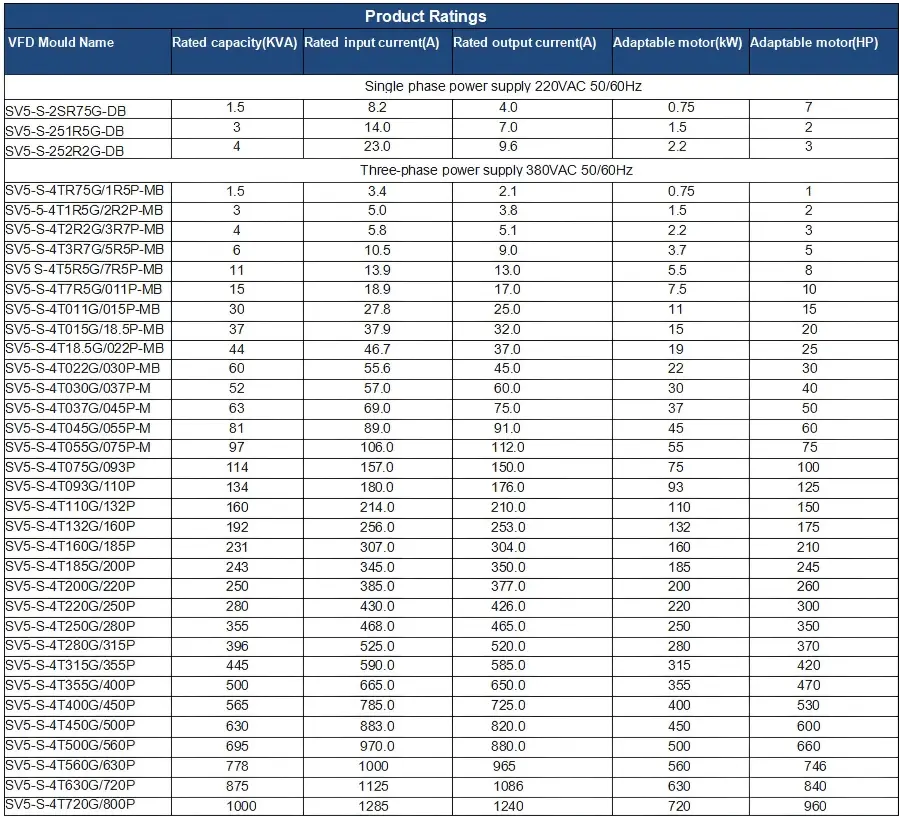

コアパラメータと仕様

代表的な用途

CSIVEI 280KW VFD 水処理システムは、大規模産業プロジェクト向けの高出力ドライブです。

大型ポンプ – 都市給水、灌漑地区のメインポンプ

高出力ファン – 鉱山換気、風洞、冷却塔メインファン

コンプレッサー – 大型産業用エアステーション、プロセスガスコンプレッサー

鉱業 - SAG ミル、ボールミル、長距離コンベア

発電 - 火力発電所のボイラー給水ポンプ、ID/FD ファン

モジュール設計により、限られたスペースでもメンテナンスと保守が容易になります。

ユーザーフレンドリーな操作性と簡単なセットアップ

CSIVEI VFD シリーズは使いやすさを重視しており、設置時間を短縮し、エンジニアやメンテナンス担当者の日常操作を簡素化します。

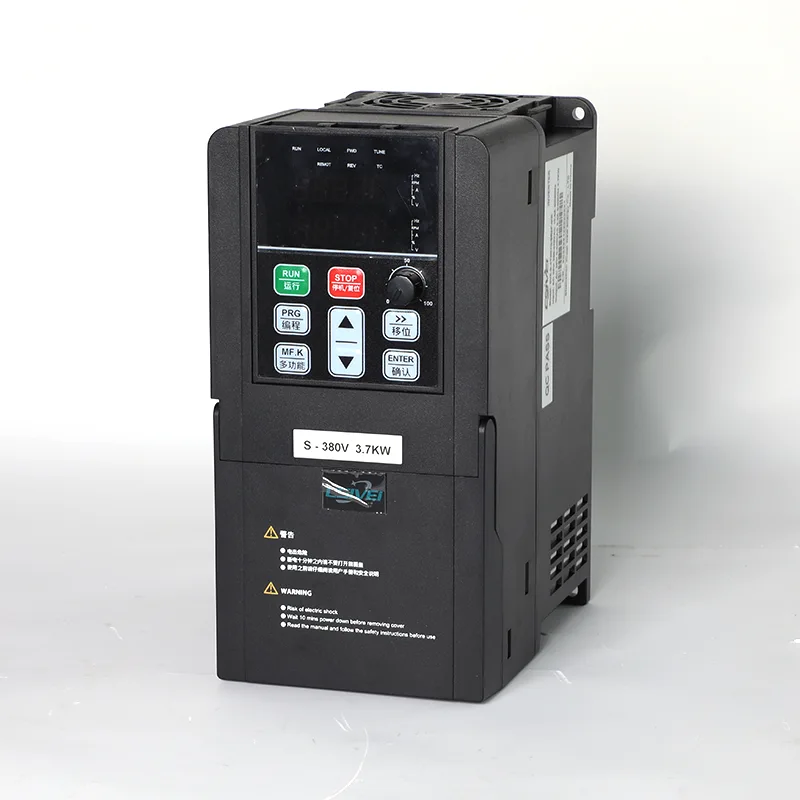

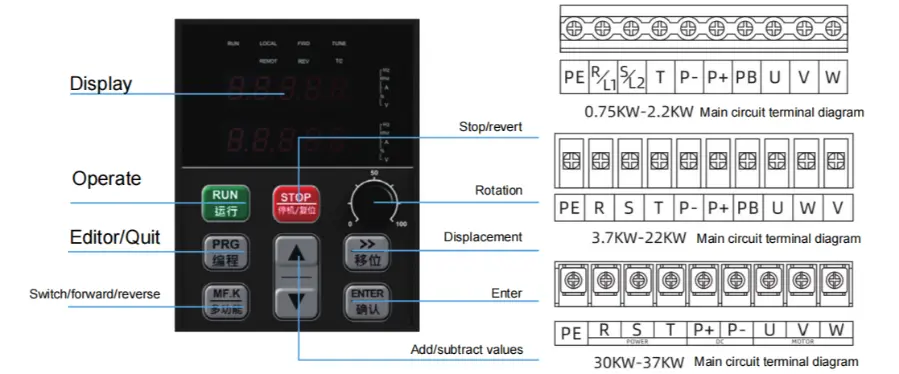

直感的なキーパッド – LED/LCD キーパッドは、明確なパラメータ表示と素早いナビゲーションを提供します。パラメータ グループは論理的に編成されており、多言語サポートにより世界中のユーザーが確実にアクセシビリティを確保できます。

クイック スタート ウィザード – ステップバイステップのセットアップにより、ユーザーは数分で基本的なパラメーター設定を完了できます。事前設定されたアプリケーション マクロ (ファン/ポンプ、コンベヤ、定トルク) により、一般的なアプリケーションをワンタッチでセットアップできます。

パラメータ コピー機能 – 1 つのドライブからパラメータをキーパッドにアップロードし、複数のドライブにダウンロードすることで、マルチドライブ システムのセットアップ時間を大幅に短縮し、一貫した構成を保証します。

取り外し可能なキーパッド – キーパッドは延長ケーブルを使用して遠隔から取り付けることができ、コントロール パネルのドアや離れた場所からの便利な操作が可能になります。

コンパクトな設計 - 省スペースの設置面積により、並べて取り付けることができ、パネル密度を最大化し、キャビネットのサイズ要件を削減します。

よくある質問

一般的な障害をトラブルシューティングするにはどうすればよいですか?

ドライブは、迅速な診断のためにキーパッドに障害コードを表示します。

● OC (過電流) – 短絡、モーター巻線の問題、または加速時間が短すぎるかどうかを確認します。

● OV (過電圧) – 制動抵抗器 (使用されている場合) を確認するか、減速時間が短すぎます。

● UV (不足電圧) – 入力電源と配線を確認してください。

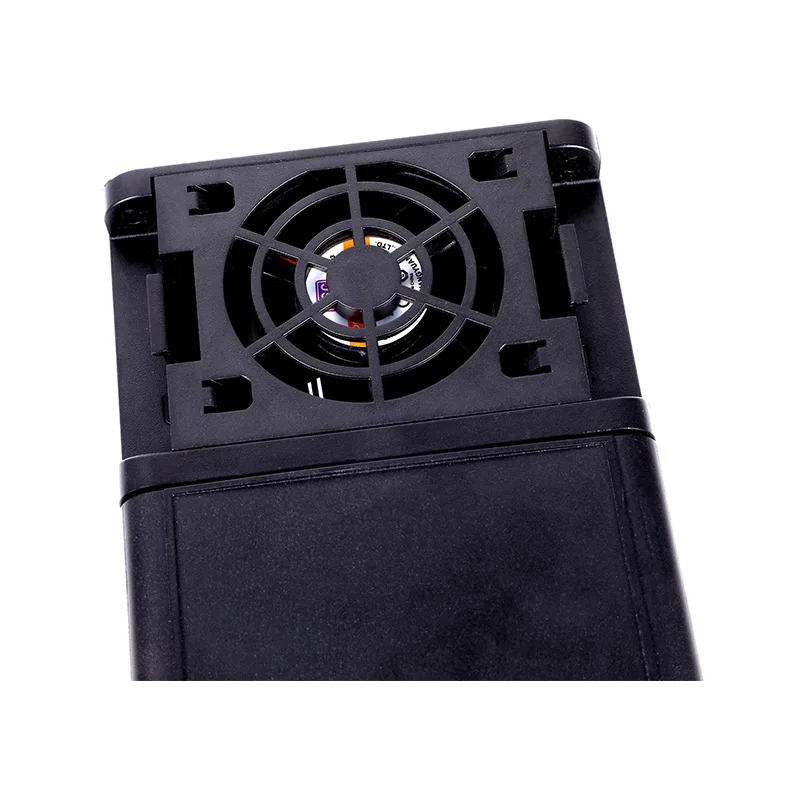

● OH (過熱) – 冷却ファン、周囲温度、取り付けクリアランスを確認します。

● OL (過負荷) – モーターの負荷を確認し、加速時間を増やすか、ドライブのサイズを大きくすることを検討してください。

● マニュアルには、詳細な手順を記載した完全な故障コード表が記載されています。それでも問題が解決しない場合は、CSIVEI テクニカル サポートが役立ちます。

V/F制御とベクトル制御の違いは何ですか？

V/F 制御は、電圧対周波数比を一定に保ちます。ファン、ポンプ、および正確な速度制御が重要ではない一般的な用途には適しています。ベクトル制御は磁束とトルクを分離するので、それらを独立して制御できます。これにより、より高い始動トルク (0.5Hz で最大 150%) とより優れた速度精度が得られます。センサーレスベクトルにはエンコーダーは必要ありません。閉ループ ベクトルはこれを実行し、速度精度を 0.1% に押し上げます。ほとんどの CSIVEI ドライブは両方をサポートしているため、アプリケーションに適したものを選択できます。

単相入力 VFD を三相モーターで使用できますか?

はい。 CSIVEI の 280KW VFD 水処理システムは、単相入力および三相電力をモーターに出力します。これは、単相電源しか利用できないが、三相モーターの効率と信頼性が必要な場合の一般的なセットアップです。モーターの電圧がドライブの出力 (230V 三相) と一致していることを確認してください。

VFD はどのようにしてエネルギーを節約しますか?

ファンやポンプなどの可変トルク負荷の場合、電力は親和性の法則に従い、速度の 3 乗に比例します。速度が 20% 低下すると、エネルギー使用量が約 50% 削減されます。自動エネルギー最適化 (AEO) 機能は、実際の負荷に一致するように電圧を下げ、さらなる節約を実現します。また、スリープ モードは低需要期間中にモーターを停止し、アイドル時の電力消費を排除します。

VFD には保証と技術サポートが付いていますか?

はい。 CSIVEI ドライブには、製造日から 18 か月 (または設置から 12 か月のいずれか遅い方) の標準保証が付いています。重要なアプリケーションには延長保証オプションをご利用いただけます。グローバル技術サポートは、電子メール、電話、オンライン リソースを通じて利用できます。ユーザー マニュアル、アプリケーション ガイド、構成ソフトウェアはすべて含まれています。

お客様事例：定圧給水

東南アジアの集合住宅では、使用量のピーク時に水圧の変動が発生し、入居者からの苦情につながっていました。既存のポンプ システムは固定速度で動作し、低需要期間にエネルギーを無駄にしていました。

解決策: CSIVEI 280KW VFD 水処理システムがメイン ブースター ポンプを制御するために設置され、圧力センサーが内蔵 PID コントローラーにフィードバックを提供しました。

結果：

需要に関係なく、安定した水圧を 4.5 bar に維持

定速運転に比べてエネルギー消費量を38%削減

ポンプモーターの始動回数が 1 日あたり 20 回以上減少し、継続的にスムーズな動作が可能になりました

11か月で回収期間を達成

このシステムは 2 年以上にわたり、予定外のダウンタイムもなく安定して動作しています。
