ゴム製造のエコシステムにおいて、加硫プレスは最終成形段階をはるかに超えた役割を果たします。加硫プレスでは、分子の架橋が完成したすべての部品の最終的な性能と商業的価値を決定します。一貫した材料特性を実現するには、加硫プロセスの 3 つの柱である温度、圧力、時間を外科的精度で調整する必要があります。しかし、品質、機敏性、持続可能性の点で生産環境の要求がますます厳しくなるにつれて、従来の印刷機の従来の油圧および熱制御アーキテクチャには重大な欠点が明らかになりつつあります。の統合可変周波数ドライブ (VFD)はこの状況を根本的に変革し、かつては総当りマシンだったものを、エネルギー効率だけでなく前例のないプロセス インテリジェンスを提供するセンサー認識型で動的に応答するシステムに変換しています。この変革の中心には、インテリジェント キュアリングの概念があります。これは、報道機関があらかじめ設定されたルーチンに盲目的に従うのではなく、リアルタイムの状況に積極的に適応するパラダイムです。

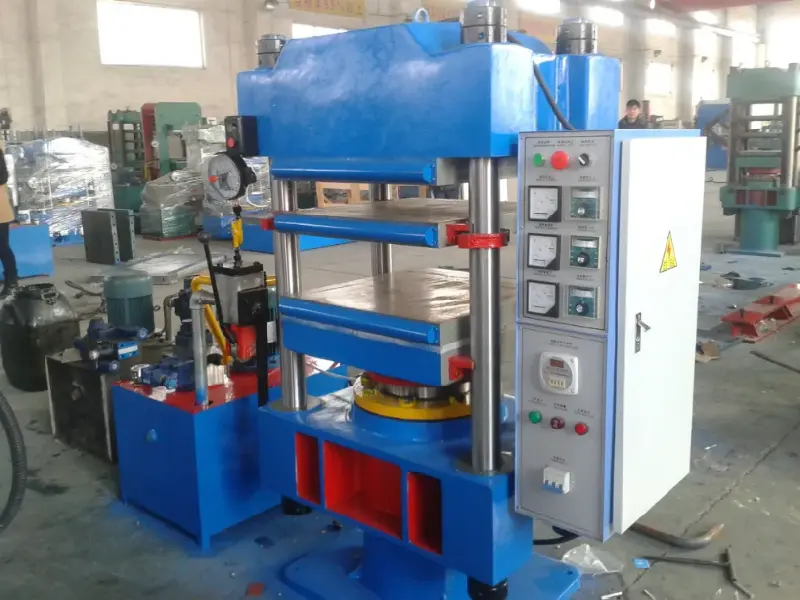

VFD テクノロジーの影響を十分に理解するには、従来の印刷制御戦略に固有の限界を検討することが不可欠です。タイヤの硬化 (ブラダーまたは機械金型を使用) に適用する場合でも、ゴム シート、シール、ソールの平盤プレスに適用する場合でも、基本的な操作サイクル (閉鎖、加圧、加熱、開口) には、レガシー システムが克服するのに苦労している 3 つの永続的なエンジニアリング課題が存在します。
● 負荷時の油圧同期:マルチシリンダー印刷機、特に大きなプラテン領域や複数の開口部を備えた印刷機では、不均一な圧力分布を防ぐために完全に調整された動きが必要です。従来のバルブ制御油圧システムは、流量を調整するためにスロットルに依存しており、油温ドリフト、内部漏れ、バルブのヒステリシスによって引き起こされる固有の非線形性の問題を抱えていました。その結果、多くの場合、プラテンの位置ずれ、過剰なバリ、硬化製品内に残留応力が発生します。
● 厳格な時間ベースのプロセス スケジューリング:最適な加硫プロファイルが単純な一定圧力保持であることはほとんどありません。多くのアプリケーションでは、段階的な圧力シーケンス、つまり材料の流れに対して初期圧力を高め、その後応力緩和を最小限に抑えるために保持圧力を下げることが必要です。従来のタイマーベースまたはリレーロジックシステムは、配合物の粘度、周囲温度の変動、または金型の熱状態のバッチごとの変動に適応できず、プロセスが応答性ではなく固定されたままになります。この剛性は、柔軟性とリアルタイムの適応性を必要とするインテリジェントな硬化の原則とは真っ向から対立します。
● サイクル全体にわたる大幅なエネルギーの無駄:おそらく最も目に見える欠点はエネルギー効率の非効率でしょう。固定容量型油圧ポンプは、実際の需要に関係なくモーターの最高速度で継続的に動作し、型締めや圧力保持などの低圧段階で過剰な電力を熱に変換します。同時に、電気的に加熱されたプラテンのオン/オフ温度制御により、熱のオーバーシュートとアンダーシュートが発生し、エネルギー消費と硬化の不均一性の両方が増加します。
加硫プレスへの VFD の導入は、単なるモーター速度の調整ではなく、水力発電ユニットと熱管理インフラストラクチャのシステム的な再設計です。これらの進歩は、プレスが閉ループの自己調整システムとして動作する真のインテリジェント硬化の技術的基盤を築きます。利点は、相互に関連する 3 つの側面にわたって展開されます。
従来の「固定モーター + 比例弁」構成を VFD 制御の可変容量ポンプまたはサーボポンプ システムに置き換えることにより、油圧パワー ユニットはプロセス制御ループの拡張となります。
● 需要に応じた流量と圧力:VFD はモーター速度をリアルタイムで調整して、サイクルの各段階で必要な流量と圧力を正確に供給し、スロットル損失を完全に排除します。高分解能圧力トランスデューサおよび位置エンコーダと組み合わせると、閉ループ システムは設定圧力を ±1 bar 以内に維持します。これは、より厳しい寸法公差に直結する安定性レベルです。
● 同期マルチアクチュエータ調整:個々のシリンダー グループに専用のポンプを備えた印刷機では、複数の VFD が高速産業用ネットワーク (CANopen や EtherCAT など) を介してマスター/スレーブ構成または電子カムシャフト モードで動作できます。これにより、大きなプラテンがミクロン以内の平行精度で確実に閉じることができます。これは、幅広のコンベア ベルトや大径タイヤなどの製品にとって重要な要件です。
VFD 導入の経済的根拠は説得力があり、次の 2 つの側面があります。
● 油圧動力の削減:モーターは瞬間的な流量/圧力要求を満たすのに必要な速度でのみ動作するため、エネルギー消費は実際の作業負荷に応じて増加します。保持フェーズ中、漏れ補償のみが必要な場合、モーターはほぼゼロの速度まで減速できます。改修プロジェクトの現場データでは、絞り制御を備えた従来の固定容量型ポンプ システムと比較して、油圧エネルギーが 40% ～ 70% 節約されることが一貫して示されています。
● 最適化された熱管理:電気的に加熱されたプラテンの場合、ファンのオンとオフを繰り返すのではなく、循環ファンの速度を制御するために VFD が使用されます。連続的な温度フィードバックに基づいてエアフローを調整することで熱慣性が軽減され、プラテン表面の温度勾配が ±5°C から ±1.5°C まで減少します。これにより、金型表面全体にわたる硬化の均一性が向上するだけでなく、ピーク電力需要が低下し、施設の電気インフラへの負担が軽減されます。
おそらく、VFD テクノロジーの最も変革的な貢献は、インテリジェントな硬化をコンセプトから現実にもたらす高度なプロセス アルゴリズムを実行できる能力にあります。
● 動的圧力プロファイリング:複雑な多段階の圧力と時間のシーケンスは、VFD に直接プログラムすることも、PLC 経由で調整することもでき、設定値間のスムーズな移行を可能にし、充填中の材料の流れを最適化し、最終硬化段階中の内部ボイドを最小限に抑えます。

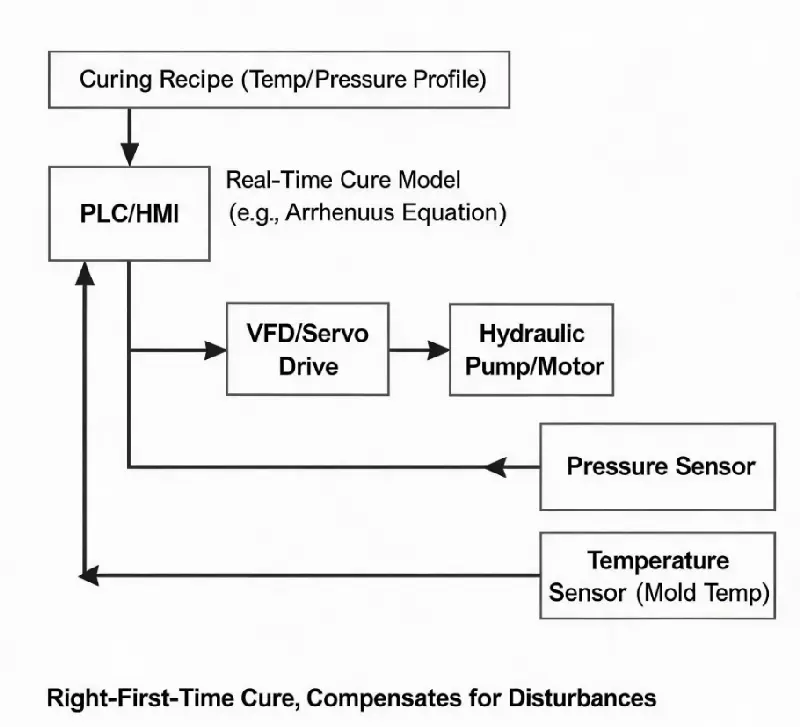

● リアルタイム硬化モデルとの統合:動的モデル (実際の金型温度に基づくアレニウス方程式など) を使用して最適な加硫時間を計算する上位レベルの制御システムに接続すると、VFD はフェーズ期間を動的に調整してプロセスの外乱を補償し、金型温度やコンパウンドの挙動の変動に関係なく「適切な初回」硬化を保証します。このレベルの対応力はインテリジェントなキュアリングの特徴であり、報道機関を受動的な執行者から積極的な意思決定者に変えます。
大手タイヤ メーカーは、油圧加硫プレス機の包括的なアップグレードに着手し、固定速度ポンプ ユニットを VFD 駆動のサーボ システムに置き換えました。結果は複数の KPI にわたって測定されました。
● エネルギー: プレス機あたりの油圧消費量が 65% 以上減少し、年間節約を実現し、工場の企業の持続可能性目標に大きく貢献しました。
● 品質: 圧力調整の精度が ±5 bar から ±0.8 bar に向上し、アクティブ同期によりプラテンの平行度が向上しました。これらの利点により、タイヤのユニフォミティのばらつき（ラジアル力のばらつきと横力のばらつき）が減少し、最高級製品の歩留まりが向上しました。
● 生産性: サーボ システムの高い動的応答によって可能になった金型の開閉の高速化により、各サイクルの非生産的な部分が短縮され、設備全体の効率 (OEE) が約 8% 向上しました。
