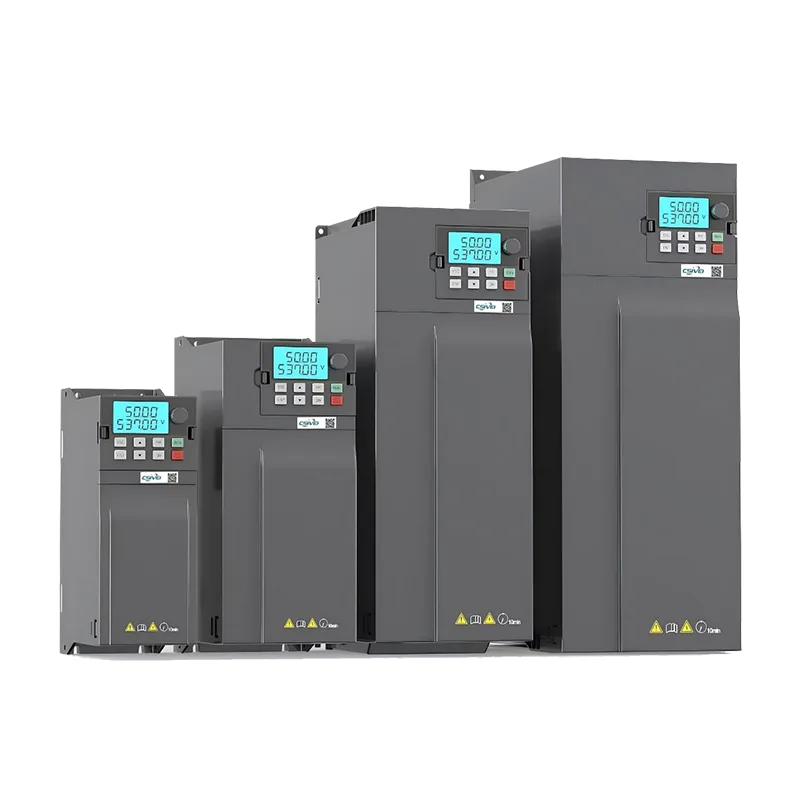

高性能三相AC駆動VFD

中国の Csivei 工場から高性能 3 相 AC ドライブ VFD を購入します。耐久性の高い産業用途向けに設計されており、大型ファン、遠心ポンプ、コンプレッサー、生産ラインコンベアに適しています。連続運転時に優れたトルクと安定性を実現します。高度な閉ループベクトル制御を搭載したこのドライブは、高い始動トルク、内蔵 PLC 機能、複数の通信プロトコル (Modbus、Profibus オプション)、およびリアルタイム監視のための直観的な LCD キーパッドをサポートしています。オプションの IP40 フィルタを備えた IP20 エンクロージャは、要求の厳しい環境でも信頼性を確保します。

高性能三相 AC 駆動 VFD とは何ですか?またそれが重要な理由は何ですか?

その中心となる可変周波数ドライブは、供給される電力の周波数と電圧を調整することによってモーターの速度とトルクを調整します。しかし、当社の CSIVEI VFD は、基本的な速度制御をはるかに超えています。

これにより、機械的ストレスを軽減するソフトスタート、重負荷に対する動的なトルク応答、電力消費を直接削減するリアルタイムのエネルギー最適化が可能になります。マルチセクションコンベア、バッチングシステム、圧力制御ポンプなど、正確な同期が必要な操作の場合、このドライブはプロセスが要求する精度と再現性を提供します。

つまり、固定速度のモーターを、生産ニーズにリアルタイムで適応する柔軟でインテリジェントなアクチュエーターに変換します。

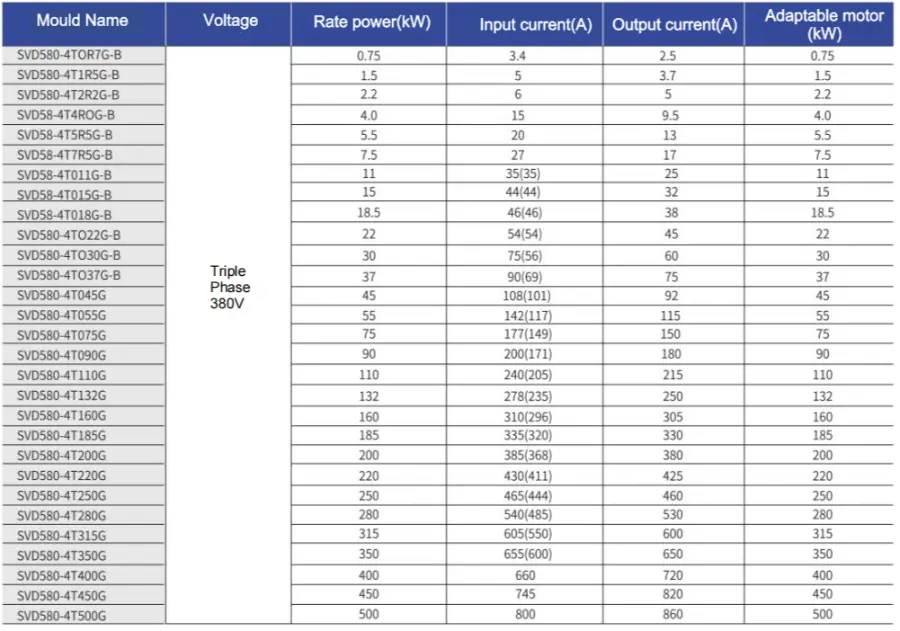

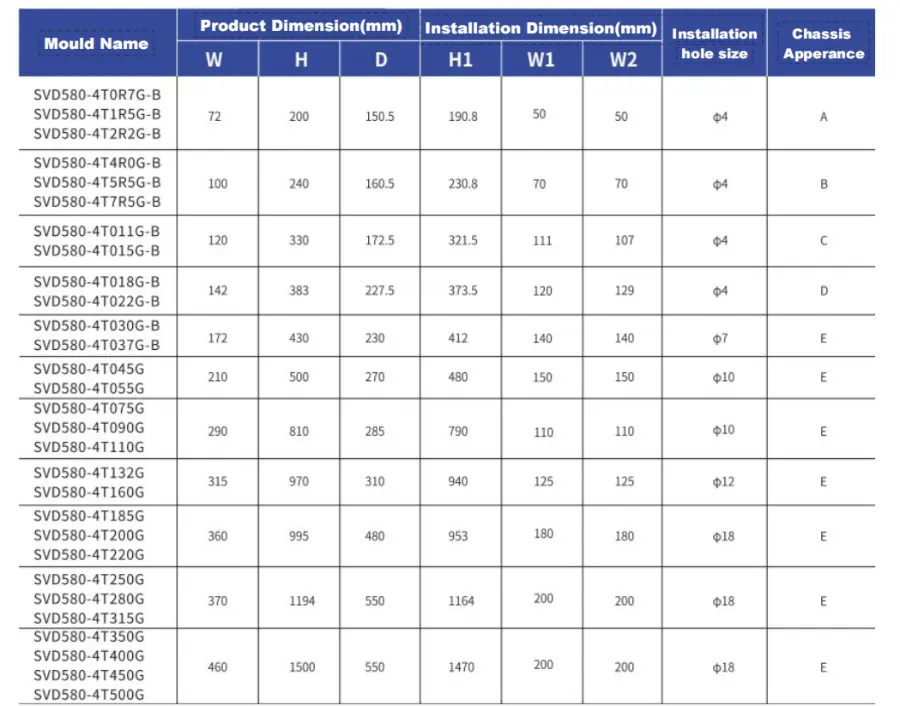

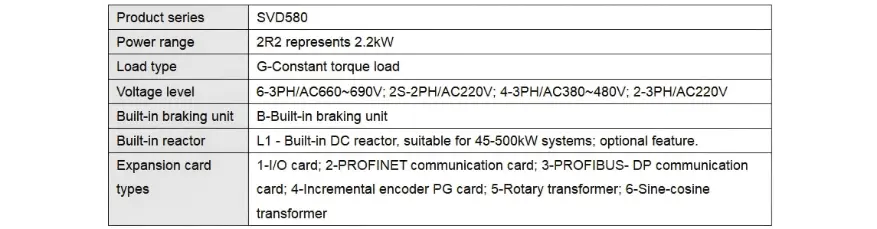

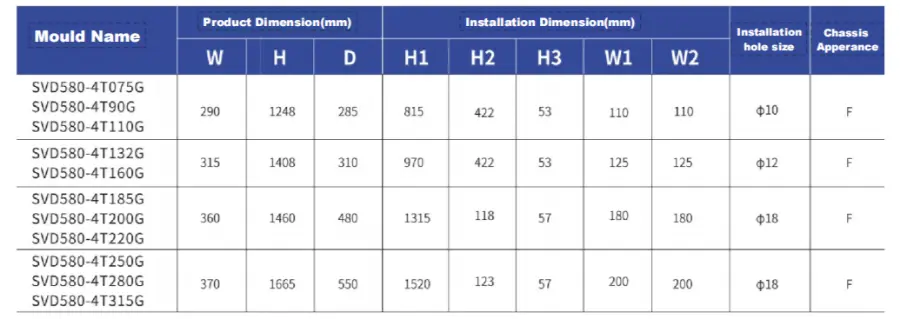

コアパラメータと仕様

主な利点

1. 卓越した低周波トルク

高性能 3 相 AC ドライブ VFD は、センサーレス ベクトル制御 (SVC) モードで 0.5 Hz で 150% の定格トルクを提供します。これは、従来のドライブではトリップや失速が頻繁に発生するクラッシャ、スラリーポンプ、高慣性ファンなどの大きな初期負荷下でも、信頼性の高い起動と安定した動作を意味します。

2. 内蔵トルク制限 (「掘削機」機能)

単に過電流でトリップする標準的な VFD とは異なり、当社のドライブにはインテリジェントなトルク制限機能が含まれています。急激な負荷変化時にトルクを自動的に制限し、機械的衝撃や予期せぬダウンタイムを防ぎます。この機能は、ミキサー、押出機、吊り上げ装置など、負荷が変動する用途に特に役立ちます。

3. 自動電圧調整 (AVR)

グリッド電圧が変動する場合（工業地帯ではよくあることですが）、AVR 機能はモーターへの安定した出力電圧を維持します。これにより、巻線が保護され、安定したトルクが確保され、迷惑な低電圧トリップが防止されます。

4. 柔軟な制御モード

高性能の動的応答を実現する SVC オープンループ ベクトル制御か、よりシンプルなファン/ポンプ タイプのアプリケーションを実現する V/F 制御のどちらかを選択してください。このドライブは V/F 分離もサポートしており、特殊なモーター設定に合わせて電圧と周波数を独立して調整できます。

5. 統合された PLC および PID 機能

内蔵のプログラマブル ロジック機能は、外部 PLC を必要とせずに単純な自動化タスクを処理します。統合された PID コントローラーにより、標準フィードバック センサーを使用した閉ループ プロセス制御 (給水システムの圧力を一定に維持したり、冷凍機の温度を安定させたりするなど) が可能になります。

代表的な用途

CSIVEI 高性能 3 相 AC ドライブ VFD は、高い始動トルクと連続使用を必要とする過酷な産業用アプリケーション向けに設計されています。

大型ポンプ – 灌漑ポンプ、排水ポンプ、主給水ポンプ

遠心圧縮機 – 産業用空気圧縮機、冷凍システム

HVAC チラー – スクリューチラー、ターボ冷凍機、大型エアハンドラー

採掘設備 - スラリーポンプ、換気扇、破砕機

金属加工機械 – 旋盤、フライス盤、プレス

高度なベクトル制御と複数の通信オプションを備えており、自動化された生産ラインにシームレスに統合されます。

よくある質問

外部制動抵抗器は必要ですか?

場合によります。急減速が必要な場合や、遠心分離機、クレーン、ホイスト、ワインダーなどの負荷の慣性が大きい場合は、はい、必要になります。内部ブレーキユニットを備えたドライブでは、抵抗器が回生エネルギーを処理して過電圧障害を回避し、停止時間を短縮します。減速が遅いファンやポンプの場合は、通常はスキップできます。

どのような通信プロトコルがサポートされていますか?

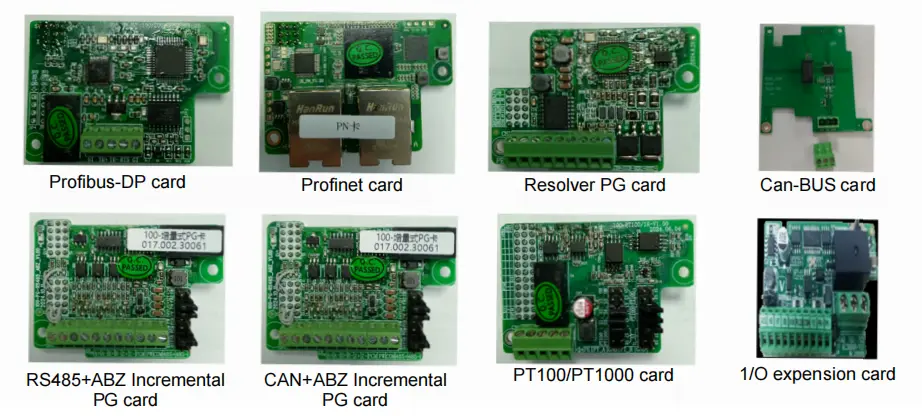

すべての CSIVEI ドライブには、RS485 経由の Modbus RTU が標準で付属しています。オプションのモジュールは、Profibus DP、Profinet、Ethernet/IP、CANopen、および DeviceNet で使用できます。これらを使用すると、主要な PLC および SCADA システムと統合して、リモート監視、パラメータ変更、集中制御を行うことができます。

ドライブにはどのような保護機能が組み込まれていますか?

CSIVEI ドライブには、過電圧、不足電圧、過電流、短絡、過熱 (ヒートシンク)、入力または出力の欠相、モーター過負荷 (電子サーマル過負荷、I²t) などの確実な保護機能が含まれています。これらは、確実に動作を維持し、機器の寿命を延ばすのに役立ちます。

VFD はどのようにしてエネルギーを節約しますか?

ファンやポンプなどの可変トルク負荷の場合、電力は親和性の法則に従い、速度の 3 乗に比例します。速度が 20% 低下すると、エネルギー使用量が約 50% 削減されます。自動エネルギー最適化 (AEO) 機能は、実際の負荷に一致するように電圧を下げ、さらなる節約を実現します。また、スリープ モードは低需要期間中にモーターを停止し、アイドル時の電力消費を排除します。

VFD の一般的な寿命はどれくらいですか? また、それを維持するにはどうすればよいですか?

適切な設置と条件があれば、VFD は 10 ～ 15 年間使用できます。重要なメンテナンス: 筐体を清潔に保ちます。ほこりが蓄積すると冷却効率が低下します。冷却ファンをチェックします (通常 3 ～ 7 年持続します。異音がしたり故障した場合は交換します)。 DC バス コンデンサを検査します。DC バス コンデンサは時間と温度とともに劣化します。ドライブが 2 年以上保管されている場合は、電源を入れる前にキャップを再調整してください。周囲温度を監視します。パラメータを時々キーパッドまたは外部ストレージにバックアップしてください。 6 ～ 12 か月ごとに簡単に検査することで、予期せぬ事態を避けることができます。

お客様の事例紹介

食品加工工場では、複数のコンベヤーセクションにわたって繰り返し製品が山積みになったり、隙間が生じたりする問題に直面していました。手動による速度調整は非効率的で、頻繁にラインが停止する原因となっていました。

私たちのソリューション– 3 台の CSIVEI 高性能 3 相 AC ドライブ VFD が主要なコンベア セクションに設置され、Modbus 経由で中央 PLC にリンクされ、調整された速度制御が行われました。

達成された結果:

コンベヤーの速度はリアルタイムの生産速度と自動的に同期します

ダウンタイムが 25% 削減

製品切り替え時間を30分から10分に短縮

その後、このソリューションは 6 つの追加の生産ラインに拡張されました。

この事例は、当社の VFD が理論上の利点だけでなく、測定可能な運用上の改善をどのように実現するかを示しています。

● このソリューションは 6 つの追加の生産ラインに拡張されました。
