ソフトスターターキャビネット

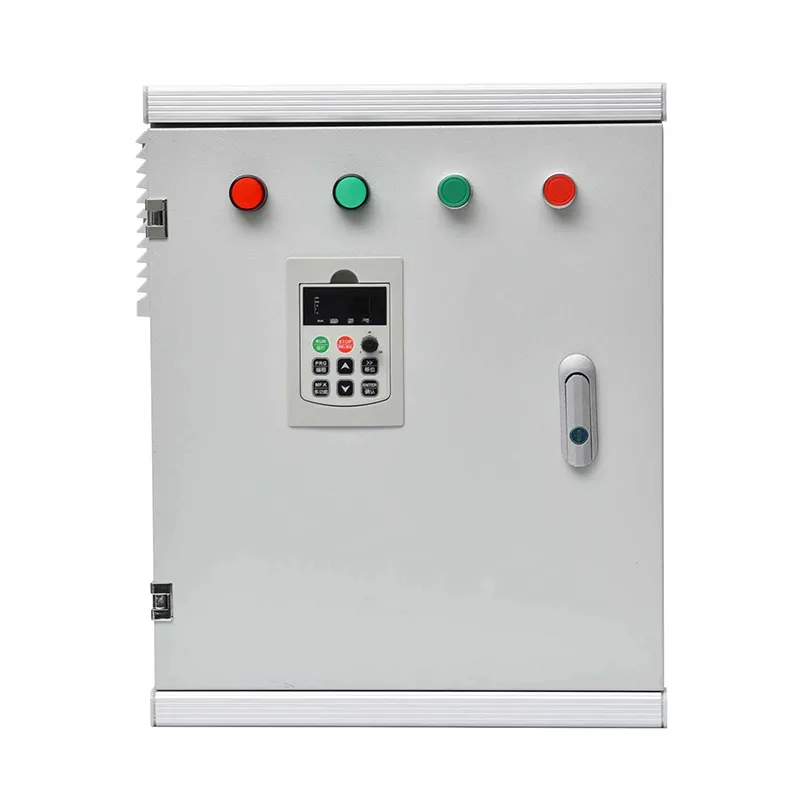

中国の大手メーカー Csivei が提供するソフト スターター キャビネットには、三相ソフト スターター ユニット (定格 7.5 ～ 800 kW、380 ～ 690 V)、受電回路ブレーカーまたはヒューズ付き断路器、内蔵バイパス コンタクタ、モーター過負荷リレー、および制御変圧器が含まれています。始動特性 (プログラム可能な電流制限、電圧上昇時間、初期トルク) は、デジタル キーパッドまたは HMI を介して設定されます。オプション機能には、ウォーターハンマーを防止するポンプシステム用のソフトストップランプが含まれます。保護は、短絡、過負荷、欠相、不足電圧/過電圧、およびサイリスタの過熱をカバーします。 Modbus RTU を介した標準通信により、プラント DCS または SCADA への接続が可能になります。オプションで Profibus、Profinet、または Ethernet/IP を利用できます。床置き型エンクロージャは粉体塗装仕上げの亜鉛メッキ鋼板で製造されており、IP42 ～ IP55 等級に準拠しており、屋内の電気室や粉塵の多い産業環境に適しています。

製品の用途

固定速度で動作するが、被駆動機器や電気ネットワークを保護するために穏やかな始動が必要なモーターの場合、ソフトスターターキャビネットは、ダイレクトオンラインまたはスターデルタスターターに代わる、コンパクトでメンテナンスの手間がかからない代替手段を提供します。

上下水ポンプ場

原水取水ポンプ、ブースターポンプ、移送ポンプはソフトスタートの恩恵を受けており、これによりパイプライン内のウォーターハンマーが排除され、ポンプインペラやカップリングの機械的摩耗が軽減されます。内蔵のソフトストップ機能により、逆止弁のスラムや圧力サージがさらに軽減されます。定常運転中のバイパス動作により、換気が制限されているポンプ場でもキャビネットの発熱が最小限に抑えられます。

HVAC ファンおよびコンプレッサー システム

商業ビル内のチラー、冷却塔ファン、および大型空気処理ユニットのモーターは、照明のちらつきや発電機の制御に負担をかける原因となる高い起動電流を消費する可能性があります。ソフトスターターキャビネットは突入電流を全負荷時の3～4倍に制限し、電圧低下を防ぎます。バイパス コンタクタは連続的なサイリスタ損失を排除し、建物の長時間稼働中にシステムのエネルギー効率を維持します。

鉱山および採石場のコンベヤーおよび破砕機

ベルトコンベヤと岩盤破砕機は、ギアボックス、ベルトスプライス、カップリングを衝撃荷重から保護するために、始動時に穏やかなトルクを加える必要があります。ソフトスターターの調整可能なキックスタート機能は、ランプが作動する前に短時間の高トルクパルスを発生させ、完全に負荷がかかったベルトの離脱摩擦を克服します。モーターが動作すると、バイパス コンタクタにより、ほこりの多い高温環境でも低温でエネルギー効率の高い動作が保証されます。

産業用コンプレッサーおよび撹拌機

製造工場のスクリュー コンプレッサーやレシプロ コンプレッサー、化学処理のミキサーや撹拌機は、負荷がかかった状態で始動し、スムーズな加速が必要です。ソフトスターターはベアリングとベーンの摩耗を促進する急激なトルク過渡現象を排除し、バイパス動作により長時間の連続運転中にサイリスタの損失が発生しません。

農業用灌漑および深井戸ポンプ

遠隔地の深井戸水中ポンプと大型スプリンクラー システムは、起動トルクからポンプ シャフトと井戸ケーシングを保護するためにソフト スターターに依存しています。突入電流が低減されているため、小型の発電機で大型のポンプを起動できるため、キャビネットは発電機の電源と互換性があります。バイパス運転により、灌漑期の燃料消費量が削減されます。

技術的な詳細

ソフトスターターキャビネットは、完全なモーターと回路保護を備えたサイリスタベースのソフトスターターを単一の配線済みエンクロージャに統合し、産業用固定速度モーター制御用に最適化されています。

サイリスタベースの電圧ランピング

ソフトスターターは、相ごとに 1 ペアの 6 つの逆並列シリコン制御整流器 (SCR) を制御し、ユーザーが設定したランプ時間 (0.5 ～ 60 秒) にわたって、調整可能な初期トルク レベル (通常、公称値の 30 ～ 60%) から最大電圧までモーター電圧をスムーズに増加させます。ランプアップ中、電流は定義された全負荷電流の倍数 (通常は 3 ～ 5 倍) に制限され、変圧器や発電機の過負荷を防ぎます。モーターが同期速度に近づくと、内部アルゴリズムが電流の低下を検出し、バイパス コンタクターに信号を送り、モーターを主電源に直接接続します。これにより、SCR から電流が分流され、SCR の伝導損失と発熱が排除されます。

バイパス運転と連続運転

始動後、すべてのモーター電流は連続使用定格の機械式バイパス コンタクターを通って流れます。 SCR はゲートオフされたままであるため、ソフトスターターは温度上昇にまったく寄与しません。これは、固定速度アプリケーションにおける VFD に比べて重要な利点です。キャビネットは低温で動作し、必要な換気も最小限に抑えられます。ソフトストップが選択されている場合、シャットダウン時にバイパスが開き、SCR が再度作動して電圧が徐々に低下し、ウォーターハンマーが防止されます。

モーターと回路の保護

このキャビネットは、熱磁気回路ブレーカーと、欠相および電流不平衡検出機能を備えた電子過負荷リレーを通じて、完全なモーター保護を提供します。短絡保護は、SCR の完全性を維持するために調整されます。追加の保護には次のものが含まれます。

●不足電圧/過電圧保護、電圧異常によるモーターの損傷前にシャットダウンします。

● サイリスタ過熱感知、アラームおよびトリップステージ付き

● 位相反転と位相損失の検出

● リレーによる失速およびローターのロック保護

外部安全インターロック (非常停止、振動スイッチなど) は、専用端子を介して制御回路に配線されます。

制御インターフェースと通信

スターターユニット上の LCD ディスプレイ付きデジタルキーパッドは、ローカルパラメータ設定、開始/停止制御、およびモーター電流、電圧、障害コードなどのステータス表示を提供します。ドアに取り付けられた HMI は、より大きなキャビネットに統合できます。標準 RS485 Modbus RTU により、リモートでの開始/停止、パラメータのダウンロード、DCS または SCADA へのアラーム報告が可能になります。要求の厳しいプラント ネットワークには、Profibus DP、Profinet、または Ethernet/IP ゲートウェイが利用可能です。

エンクロージャと熱管理

フロアスタンド型キャビネットは、耐候性粉体塗装仕上げの厚手の亜鉛メッキ鋼板で作られています。サイリスタの熱は数秒間の起動および停止ランプ中にのみ発生するため、多くの場合、屋内キャビネットの場合は自然対流冷却で十分です。高出力ユニットまたは周囲環境が高い場合には、サーモスタット制御を備えたフィルター付き強制空気ファンが提供されます。標準の保護等級は IP42 ～ IP54 です。ほこりの多い場所や屋外の場所では、より高い評価が利用可能です。

コンプライアンスとテスト

各キャビネットは、電源回路の絶縁抵抗測定、SCR点弧回路の検証、バイパスコンタクタの動作、プログラムされたすべての開始/停止プロファイルと保護機能の機能テストを含む工場受け入れテストを受けます。アセンブリは IEC 61439-1/2 に従って設計およびテストされており、すべての制御回路は該当するノイズ耐性規格に従ってテストされています。

よくある質問

Q1: VFD または DOL スターターではなく、ソフトスターター キャビネットを選択する必要があるのはどのような場合ですか?

スムーズなモーター加速と突入電流の低減が必要だが、連続的な速度変化は必要ない場合は、ソフトスターターを選択してください。ソフトスターターは、VFD よりもシンプルで、発熱が少なく、コストが低く、コンパクトです。 DOL と比較して、電流サージや機械的衝撃が排除されます。スターデルタと比較して、完全に調整可能な始動パラメータを提供し、ポンプシステムをソフトストップできます。

Q2: キャビネットに対応できるモーターのサイズは何ですか?

標準キャビネットは、400 V (三相) で 7.5 kW ～ 800 kW のモーター用に構成されており、より大きなモーターでは 690 V 定格も利用できます。ソフトスターター、バイパスコンタクター、サーキットブレーカーをモーター銘板の電流に合わせて調整します。より高い電力を実現するためのカスタム構成も可能です。

Q3: ソフトスターターキャビネットはマルチモーター始動をサポートしていますか?

はい、シーケンシャル配置では、1 つのソフトスターターで、それぞれが独自の出力コンタクタを備えた複数のモーターを次々に始動できます。最初のモーターがフルスピードに達してバイパスすると、ソフトスターターがモーターから切断され、2 番目のモーターに接続されます。これにより、同様のサイズの複数のポンプまたはファンがステーションを共有する場合にコストが削減されます。ただし、すべてのモーターの始動パラメータが同じまたは類似している必要があります。

Q4: モーターの動作中にソフトスターターが故障した場合はどうなりますか?

モーターが最高速度になり、バイパス コンタクターが閉じると、モーターは主電源から直接動作します。ソフトスターターの制御基板が故障したり、SCR が損傷したりしても、モーターは影響を受けずに動作し続けます。この障害は、次回の起動試行にのみ影響します。この固有のフェールセーフは運用上の大きな利点です。

Q5: ソフトスタートランプの長さはどれくらいですか? 調整できますか?

電圧ランプ時間は通常 0.5 ～ 60 秒で完全に調整可能で、必要に応じてさらに延長することもできます。初期始動電圧（キックスタート）も調整可能です。最適なランプはモーターと負荷によって決まります。機械的衝撃を排除するのに十分な長さ、始動時のサイリスタの加熱を制限するのに十分な短さです。

Q6: ソフトスターターは頻繁な始動に対応できますか?

ソフトスターターは、1 時間あたりの特定の始動回数 (通常は最大 10 回の高負荷始動) で評価されます。この定格は、開始電流設定、ランプ時間、およびモーターのサイズによって異なります。非常に頻繁に起動するアプリケーション (インデックスコンベアなど) には、VFD の方が適切な場合があります。適切なサイズについては、デューティ サイクルに合わせてご相談ください。

Q7: キャビネットにはどのようなメンテナンスが必要ですか?

定期的なメンテナンスは最小限で済みます。年に一度の電源終端の目視検査、換気フィルター (取り付けられている場合) の清掃、およびバイパス コンタクターの機能検査です。 SCR には可動部品がなく、摩耗しません。バイパス コンタクタは主要な保守可能なコンポーネントであり、機械的寿命は通常 100 万回の動作を超え、これは耐用年数に相当します。

Q8: ソフトスターターは主電源に高調波を生成しますか?

サイリスタ ソフト スタータは、短時間のスタートおよびソフト ストップ ランプ中にのみ高調波電流を生成します。定常状態のバイパス動作中、モーターは正弦波電流を流すため、高調波は生成されません。これにより、フィルタをかけないと連続高調波を生成する可能性がある AC ドライブよりもグリッドに適しています。

地区給水ネットワーク — 20 のポンプ場用のソフトスターター改修

背景

東ヨーロッパの地域水道局は、20 か所の遠隔ブースター ポンプ ステーションのネットワークを管理しており、それぞれのポンプ ステーションには 37 ～ 132 kW の従来のダイレクトオンライン (DOL) 始動ポンプ 2 ～ 4 台が設置されていました。給水所はいくつかの町に水を供給するために重要でしたが、度重なる問題により許容できない運営コストとサービスの中断が発生していました。

挑戦

主な問題は電気でした。突然の DOL 始動電流 (最大全負荷の 7 倍) により、田舎の弱い配電線に深刻な電圧低下が発生しました。これにより、近くの変電所の保護リレーが作動し、ポンプ場自体の電力が遮断されることがありました。当局はまた、高額な機械保守コストにも直面しました。ポンプの起動と停止中のウォーターハンマーにより頻繁にパイプ継手が破損し、逆止弁が損傷した一方、急激なトルクの印加によりポンプのベアリングとカップリングの寿命が短くなりました。ステーションは無人で遠隔地に設置されていたため、機器は堅牢でシンプルで、遠隔地から障害を報告できる必要がありました。

なぜソフトスターターキャビネットなのか?

当局は VFD とソフトスターターの両方を評価しました。 VFD は速度制御を提供しましたが、過剰であると考えられました。ポンプは静的なシステム曲線に対して固定速度で動作するように設計されており、そこでは絞り弁がすでに流量調整を行っていました。ソフトスターターキャビネットは理想的な組み合わせを提供します。連続的な駆動損失や複雑な冷却を引き起こすことなく、始動電流サージとウォーターハンマーを排除します。

主要な選択要素:

● ソフトスターターの内部バイパスコンタクターは、一度動作するとサイリスター損失なしでモーターが電力を消費し、換気のないポンプ室でもキャビネットの発熱を最小限に抑えることを意味します。

● ソフトストップ機能は、シャットダウン中にポンプを徐々に下げ、ウォーターハンマーの原因となる圧力ショックを取り除きます。

● キャビネットのシンプルなデジタル インターフェイスと RS485 Modbus 接続は、当局の新興 SCADA ネットワークに直接統合されており、現場を訪問することなく障害報告が可能です。

● 突入電流が減少したことにより、既存の発電機セット (送電網停止時に使用) が問題となる電圧降下を発生させることなく同じポンプを起動でき、有効なバックアップ容量が拡大されました。

導入

20 個の標準化されたソフトスターター キャビネット (定格 45 ～ 160 A) が製造され、工場でテストされ、6 か月間かけて既存のポンプ ルームに設置されました。各キャビネットには、メイン回路ブレーカー、バイパス コンタクタ付きソフト スターター、電子過負荷リレー、Modbus 通信、防雨型 IP54 エンクロージャが含まれています。試運転には、ランプ時間と電流制限の簡単なパラメータ入力と、ステーションのリモート端末ユニットへの 1 本の Modbus ケーブルの接続が含まれます。

結果

● ポンプの始動による系統電圧の乱れが解消されました。改造以来、変電所への移動は記録されていません。

● ソフトスタートおよびソフトストッププロファイリングによって起動時と停止時のウォーターハンマーが排除されたため、パイプ修理は初年度で 80% 以上減少しました。

● ポンプのベアリングとシールの交換は、スムーズで低トルクの始動が原因で、目に見える減少を示しました。

● バイパス設計により、高需要のポンプが長時間稼働している間でも、電力室が確実に冷却された状態に保たれます。 no cabinet cooling failures occurred.

● 当局は、SCADA 上の各ステーションからリアルタイムの開始/停止ステータス、開始電流、および障害ログを受信するようになり、緊急通報の代わりに予測対応が可能になります。

● 1 年後、当局はプログラムをさらに 10 ステーションに拡張し、DOL からソフトへのすべての改造プロジェクトの標準としてソフト スターター キャビネットを採用しました。
