HVAC コントロール パネル

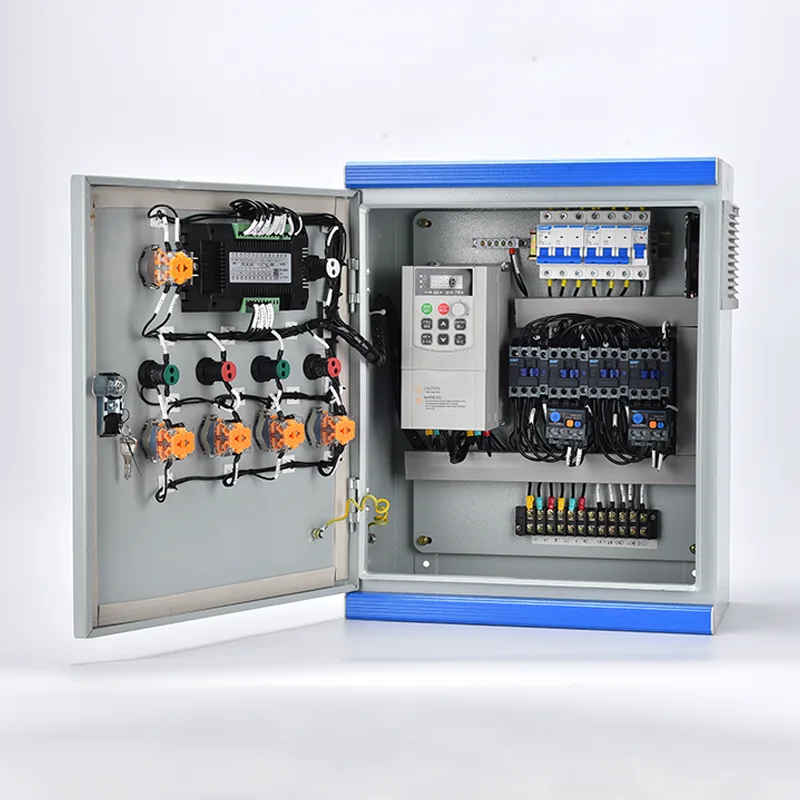

各 HVAC コントロール パネルは、単一のパッケージ化されたエア ハンドリング ユニット、複数のポンプと冷却塔を備えたチラー プラント、または建物全体の VAV ゾーン管理システムなど、管理する機械システムの特定の要件に合わせて設計されています。パネル ハウジングには、受電絶縁、回路保護、モーター スターター (ダイレクト オンライン、スターデルタ、ソフト スターター、または可変周波数ドライブ)、制御リレー、安全インターロック、および温度、湿度、圧力、流量、および空気品質入力用のフィールド センサー端子を備えた専用コントローラー (通常は PLC または DDC) などの完全な電気インフラストラクチャが収容されています。ドアに取り付けられた HMI タッチスクリーンまたはキーパッド ディスプレイにより、オペレータはリアルタイムでシステムを可視化し、パラメータを制御できます。 BACnet、Modbus、または Ethernet/IP を介した接続により、ビル管理システム (BMS) とのシームレスな統合が可能になります。 IP42 ～ IP65 のエンクロージャ定格は、屋内の機械室、屋上のプラント プラットフォーム、屋外の露出した場所に適しています。包括的な保護スキームは、すべての回路で短絡、過負荷、欠相、不足電圧/過電圧、漏電をカバーし、火災警報器のシャットダウン、凍結保護、エアフロー防止のために配線された強制安全インターロックを備えています。 IEC 61439-1/2、IEC 60364、および地域の電気安全規格への完全な準拠が維持されます。

理想的な用途

HVAC コントロール パネルは、単一のエア ハンドラーからキャンパス全体の中央プラントに至るまで、機械システムを安全かつ効率的に稼働させ、より広範なビルディング オートメーション ネットワークと連携する集中電気インテリジェンスを提供します。

商業オフィスビルおよび複合用途開発

大規模なオフィスタワー、ショッピングモール、複合施設では、複数の空気処理装置、チラー、冷却塔、換気ゾーンが稼働しています。 HVAC コントロール パネルは、各機械パッケージの制御と保護を集中管理します。AHU パネルは、供給ファンと戻りファン、冷却コイル、エコノマイザー ダンパー、フィルターのステータスを管理し、チラー プラント パネルは複数のコンプレッサー、一次および二次ポンプ、冷却塔ファンのシーケンスを制御します。 BACnet/IP または Modbus を介した建物の BMS との統合により、施設管理者は中央ワークステーションからすべてのシステムを監視および調整できます。

産業および製造施設

工場、加工工場、倉庫では、多くの場合、快適な空調とは別に専用の換気とプロセス冷却が必要です。これらの環境の制御パネルは、高出力排気ファン、補給空気ユニット、集塵システム、プロセス冷却装置を管理します。産業用通信プロトコルを使用した PLC ベースの制御は、生産ラインの動作やプロセス オーブンの排気と換気を調整するなど、複雑なインターロック ロジックをサポートします。強化された防塵および湿気保護を備えた頑丈なエンクロージャは、困難な周囲条件に対応します。

データセンターとミッションクリティカルな施設

データセンターの冷却は、24 時間年中無休の重要な機能です。コンピューター ルーム エア ハンドラー (CRAH)、コンピューター ルーム エアコン (CRAC)、冷水ポンプ、および凝縮器ファンを管理する HVAC コントロール パネルは、冗長性と信頼性を考慮して設計されています。デュアル電源入力、自動転送スイッチの統合、およびフェールセーフ アラーム出力により、公共施設の障害が発生しても冷却が継続されます。データセンター インフラストラクチャ管理 (DCIM) プラットフォームへの Modbus/BACnet 接続による高精度の温度と湿度の制御により、リアルタイムの環境モニタリングが可能になります。

病院と医療施設

手術室、隔離室、クリーンルーム、一般病棟では、それぞれ特定の空気の質、温度、湿度、圧力の関係が要求されます。医療現場の HVAC コントロール パネルは、これらの正確な環境を管理します。重要なアラーム機能 (高温/低温、湿度の変動、通気損失、フィルターの状態) は、建物のナース コールまたは中央監視システムに組み込まれています。パネルはメンテナンスが容易になるように設計されており、システムをシャットダウンすることなくサービスを提供できる絶縁機能が組み込まれています。

ホテル、リゾート、ホスピタリティ

ゲストの快適さは最も重要です。 HVAC コントロール パネルは、セントラル チラー プラント、ボイラー システム、公共スペースにサービスを提供するエア ハンドラー、ゲスト フロア全体のファン コイル ユニット ゾーン コントローラーを管理します。事前にプログラムされた占有率ベースのスケジュールにより、占有率が低い時間帯のエネルギー消費を削減しながら、チェックイン時間までに客室が快適な設定値に到達するようにします。

教育キャンパスと教育機関の建物

複数の建物にまたがる大学の建物、学校、政府施設は、標準化された HVAC コントロール パネル プラットフォームの恩恵を受けています。各建物の機械室には、AHU、ポンプ、端末ユニット用の専用パネルが設置されており、すべてキャンパス全体の BMS にネットワーク接続されています。このアプローチにより、メンテナンスのトレーニングとスペアパーツの管理が簡素化されます。

技術的な詳細

HVAC コントロール パネルは、包括的な配電、モーター制御、および自動化アセンブリとして設計されており、それぞれが機械装置のスケジュールと動作シーケンスに一致するようにカスタム設計されています。

配電と回路保護

受電セクションは、現場で利用可能な故障電流に基づいて計算された短絡耐定格を持つ、ロック可能な主切断スイッチまたは回路ブレーカーを介して三相電力 (通常 400V/480V、50/60Hz) を受け入れます。下流の分配は、ファン、ポンプ、コンプレッサー、制御回路の個別の分岐など、機器の機能ごとに編成されます。モーター回路保護は、モーターの全負荷電流に適合する熱磁気サーキットブレーカーまたはヒューズ付き断路器によって提供され、IEC クラス 10/20/30 のトリップ曲線を提供する過負荷リレー (電子またはサーマル) を備えています。制御電源 (通常は 24VAC、24VDC、または 230VAC) は、独立してヒューズが付けられた二次回路を備えた専用の制御変圧器から供給され、制御電子機器を電源側の過渡現象から分離します。

モーターの制御と起動方法

モーターのサイズ、始動トルクの要件、突入電流に対する機械システムの許容度に応じて、パネルには適切な始動方法が組み込まれています。

● ダイレクトオンライン (DOL) : 最大約 7.5kW の小型ファンおよびポンプ用

● スターデルタ : 始動電流の低減が必要な中出力モーター用

● ソフトスターター : スムーズな立ち上がりによりウォーターハンマーやベルトの滑りを排除するポンプとファン用

● 可変周波数ドライブ (VFD) : ダクト静圧によって制御される AHU 供給ファンや、ループ全体の差圧に応答する二次冷水ポンプなど、需要に基づいた速度調整が必要なアプリケーション向け

VFD は、ケーブル長がメーカーの制限を超える場合、内蔵高調波緩和 (DC リンク チョーク) および出力 dV/dt フィルターを備えて仕様化されています。すべてのドライブは、速度参照およびステータス フィードバックのためにパネルのコントローラとシリアル通信するように構成されています。

コントローラー プラットフォーム: PLC 対 DDC

制御アーキテクチャは、アプリケーションの複雑さと統合要件に基づいて選択されます。

● DDC コントローラーは、ネイティブ BACnet MS/TP または BACnet/IP を介して BMS に統合される商用 HVAC アプリケーションに一般的です。事前にプログラムされたアプリケーション ライブラリは、標準的な AHU、チラー、ボイラー シーケンスをカバーします。

● PLC ベースの制御は、産業環境、複雑なマルチコンプレッサーのシーケンス、またはシステムがプロセス機械などの非 HVAC 機器と接続する必要がある場合に仕様化されています。 PLC プラットフォームは、Profinet、Ethernet/IP、または Modbus TCP 通信によるラダー ロジック、ファンクション ブロック、または構造化テキスト プログラミングをサポートします。

● どちらのプラットフォームも、タイム スケジュール、温度/圧力 PID ループ、開始/停止シーケンス、アラーム生成、実行時ログなど、定義された一連の操作を実行します。

センサーインターフェースとフィールド配線

専用の端子台は、温度センサー (NTC サーミスター、RTD、4 ～ 20mA)、圧力トランスデューサーおよびスイッチ、湿度センサー、ダクトに取り付けられた空気流量証明スイッチ、フィルター状態用の差圧スイッチ、およびバルブ/アクチュエーターのフィードバック信号からのフィールド配線に対応します。すべてのアナログ入力はフィルタリングされ、誘導過渡現象から保護されます。デジタル入力は、フォトカプラまたは介在リレーを介して個別に絶縁されます。センサーの故障は、構成可能なフォールバック戦略によって検出され、警告されます。たとえば、ダクト圧力センサーの損失時にデフォルトで固定速度のファン動作が行われます。

HMIとオペレーターインターフェース

ドアに取り付けられたカラー HMI タッチスクリーン (通常は 7 インチ以上) または個別の LED インジケータと押しボタンが、ローカル オペレータ インターフェイスを提供します。 HMI は、ユーザーが構成可能なダッシュボードを使用して、温度、湿度、圧力、機器の稼働時間、エネルギー消費傾向などのリアルタイムのシステム ステータス グラフィックを表示します。パラメータ調整は、複数のアクセス レベル (オペレータ、スーパーバイザ、エンジニア) でパスワードで保護されています。アラーム通知には、確認応答追跡を備えたタイムスタンプ付きのイベント ログが含まれます。 BMS 統合パネルの場合、HMI は主要な日常インターフェイスではなく、ローカル オーバーライドおよびコミッショニング ツールとして機能する場合があります。

安全インターロックと保護ロジック

重要な安全機能はコントローラーから独立したハードワイヤード ロジックに実装されており、プロセッサーに障害が発生した場合でもフェールセーフ動作が保証されます。

● 火災警報器インターフェース: 防火パネルからの無電圧接点入力により、AHU が強制的にシャットダウンされ、ダンパーが閉じられます。

● 凍結防止: 水コイルの低温サーモスタットがユニットを作動させ、バルブを開いてコイルの破裂を防ぎます。

● 気流の証明: 気流の差圧スイッチにより、気流が確認されていない電気またはガスヒーターの通電を防止します。

● 高圧および低圧冷媒スイッチがコンプレッサーを保護

● 地域の条例で義務付けられている場合の耐震および振動スイッチ

すべての安全インターロックはメイン制御リレーまたは安全 PLC のトリップ回路に配線されており、即時かつ無条件のシャットダウンが保証されます。

筐体と環境構築

パネルエンクロージャは、1.5mm ～ 2.0mm の電気亜鉛メッキまたは粉体塗装仕上げのステンレス鋼シートで製造されています。一般的な評価には次のようなものがあります。

● 清潔で温度管理された環境を備えた屋内機械室向けの IP42/IP43

● 機器室、屋上の工場エンクロージャ、または半露出の場所向けの IP54/IP55

● 雨、ほこり、直射日光にさらされる屋外設置向けの IP65

VFD が高密度のパネルや周囲温度の高い設置環境には、アクティブな熱管理 (サーモスタット ファン制御を備えたフィルター付き強制空気換気) が含まれています。屋外キャビネットの場合は、日よけキャノピー、結露防止ヒーター、および耐食性ステンレス鋼のハードウェアが指定されています。

通信とBMSの統合

通信ゲートウェイは、コントローラーのプロトコルを施設の BMS バックボーンに変換します。ネイティブ BACnet (MS/TP または IP)、Modbus RTU/TCP、およびオプションの LonWorks または Ethernet/IP アダプターが利用可能です。温度、圧力、流量、機器のステータス、稼働時間、エネルギー データ、アラーム状態など、すべての監視ポイントが BMS に表示されます。リモートの設定値調整とスケジュール管理により、建物ポートフォリオ全体にわたってエネルギーを一元的に最適化できます。

エネルギー効率の機能

オプションの統合電力測定機能により、パネルレベルまたは個別の負荷消費量を測定します。このコントローラーは、エコノマイザーフリー冷却、デマンド制御換気 (CO₂ ベース)、最適な開始/停止、屋外条件に基づく冷水温度のリセットなどのエネルギー最適化シーケンスを実行でき、固定パラメーター制御と比較して HVAC の年間エネルギー消費量を 15% ～ 25% 削減します。

4.よくある質問

Q1: HVAC コントロール パネルは標準製品ですか、それともプロジェクトごとにカスタム設計されたものですか?

各パネルは、プロジェクトの機械設備のスケジュール、動作シーケンス、および電気負荷リストに適合するようにカスタム設計されています。当社のアプリケーション エンジニアは、お客様の P&ID、機器のデータシート、制御仕様に基づいて作業を行います。標準化された内部アーキテクチャとコンポーネント ライブラリにより、サイト固有の要件に対応しながら、一貫した品質が保証されます。

Q2: PLC または DDC のどのコントローラ プラットフォームを使用していますか?

当社は両方を提供しており、プロジェクトに基づいて適切なプラットフォームを推奨します。 DDC コントローラー (BACnet ネイティブ) は、BMS 統合を備えた商業ビルアプリケーションに適しています。 PLC は、産業施設、複雑なシーケンス、または非 HVAC 機器との統合が必要な場所向けに仕様化されています。マルチベンダーのサポートが利用可能です。当社は主要ブランドと提携しており、オープン プラットフォームの代替品も提供できます。

Q3: パネルで制御できる HVAC 機器は何ですか?

当社のパネルは、空気処理ユニット (定容積および VAV)、パッケージ化された屋上ユニット、チラー プラント (空冷および水冷)、ボイラー システム、冷却塔、ポンプ システム (一次、二次、および三次)、ファン コイル ユニット、熱回収換気装置、および排気/排煙システムなど、すべての一般的な HVAC 機器向けに構成されています。機械室全体を管理する複数機器パネルが標準装備されています。

Q4: パネルは既存のビル管理システムと統合できますか?

はい。 BACnet/IP、BACnet MS/TP、Modbus RTU、Modbus TCP、LonWorks などの通信プロトコルが利用可能です。お客様の BMS とのシームレスなプラグ アンド プレイ統合を確保するために、エンジニアリング段階で特定のプロトコル、ボー レート、およびポイント リストを確認します。

Q5: パネルはどのような安全基準と認証を満たしていますか?

パネルは、低電圧開閉装置および制御装置アセンブリ用に IEC 61439-1/2 に準拠して設計およびテストされています。すべてのコンポーネントには CE マークが付いています。追加の地域認証 (UL、UKCA など) も利用できます。回路検証、絶縁抵抗テスト、機能シーケンステスト、安全インターロック検証を含む完全な工場受け入れテスト (FAT) 文書がすべてのパネルに付属しています。

Q6: 出荷前にパネルはどのようにテストされますか?

すべてのパネルは、工場での包括的な受け入れテストを受けます。これには、ポイントツーポイント配線検証、絶縁抵抗テスト (電源および制御回路)、すべてのモータースターターおよびドライブの完全な機能テスト、コントローラー I/O ループチェック、承認された制御ナラティブに対する模擬動作シーケンステスト、HMI および通信インターフェイステスト、安全インターロック機能検証が含まれます。詳細な FAT レポートがパネルに付属しています。

Q7：設置後のメンテナンスはどのようなものが必要ですか？

推奨される年次メンテナンスには、結線の緩みを特定するための電源接続の熱画像検査、安全インターロックと緊急停止の機能チェック、センサーの校正の検証、冷却ファンとフィルターの状態の検査、エンクロージャ内部の一般的な清掃が含まれます。すべてのコンポーネントは正面ドアからアクセスできます。ヒューズやコンタクタ コイルなどの重要な予備品は、付属のメンテナンス マニュアルに記載されています。

Q8: 現場での試運転をサポートできますか?

ビデオ通話によるリモート試運転サポートがすべてのパネルに含まれています。プロジェクトの場所と範囲に応じて、オンサイト試運転および BMS 統合サービスを手配できます。

新しい国際空港ターミナル — HVAC コントロール パネルの導入

背景

中東の主要国際空港は、増大する収容力需要に対応するために新しい旅客ターミナルを建設しました。 700,000 平方メートルを超えるこのターミナルには、50°C に達する極端な屋外温度の中で、出発ホール、到着コンコース、小売ゾーン、ラウンジ、手荷物取り扱いエリア全体で乗客の快適さを維持するための包括的な HVAC インフラストラクチャが必要でした。

挑戦

機械設計では、12 台の水冷ターボ冷凍機、15kW から 160kW までの 48 台の空気処理ユニット、多数の冷水ポンプ セット (一次および二次)、冷却塔ファン、エネルギー回収換気装置、および密閉された手荷物処理および工場エリア用の専用換気装置を備えた中央冷凍機プラントが指定されました。すべての機器は、複数の機械フロアと屋上の工場エンクロージャに分散されていました。

このプロジェクトの電気請負業者は、困難な建設スケジュールに直面していました。機器ごとに個別の制御パネルを現場で製造すると、多数の電気技術者が長期間現場に常駐する必要があり、品質にばらつきが生じ、電気請負業者と制御請負業者の間で調整エラーが発生するリスクがあります。空港運営者はまた、集中エネルギー管理と予知保全のために、BACnet と施設のエンタープライズ BMS との完全な統合を義務付けました。

工場で設計された HVAC コントロール パネルを使用する理由

プロジェクト チームは、すべての HVAC コントロール パネルを工場で設計され、事前にテストされたアセンブリとして調達することを選択しました。決定的な利点は次のとおりです。

● すべてのパネルは、機械設備のスケジュールと制御コンサルタントの一連の操作に基づいて設計されており、各パネルとその割り当てられた設備が確実に 1 対 1 で一致するように設計されています。

● すべての内部配電、モーター保護、VFD、制御配線、PLC/DDC ロジック、および HMI 構成は、出荷前に工場で完全に組み立ておよびテストされており、パネルの取り付け、入力電源の接続、およびフィールド センサー ケーブルの終端までのオンサイト時間を短縮します。

● BACnet 通信ゲートウェイは事前に構成されており、パネルが到着する前に完全なポイント リストが BMS インテグレーターに提供されるため、時間のかかるフィールド プロトコルのデバッグが不要になります。

● 安全インターロック（火災警報器の停止、冷水コイルの凍結防止、電気ヒーターの気流防止インターロック）は、文書化された検証とともに工場で配線されており、空港当局の厳しい安全要件を満たしています。

● 48 の AHU すべてで一貫したパネル設計により、オペレーターのトレーニングと空港メンテナンス チームのスペアパーツの在庫が簡素化されました。

導入

冷却装置、ポンプ、AHU、エネルギー回収システムをカバーする 86 台の HVAC コントロール パネルが製造および納入されました。パネル サイズは、小型換気ユニット用のコンパクトな壁掛けエンクロージャから、統合 VFD を備えた 160kW AHU 用のマルチセクション床置きキャビネットまで多岐にわたります。すべてのパネルには、ローカル オペレータ アクセス用の BACnet/IP 通信ゲートウェイとドアに取り付けられた HMI タッチスクリーンが組み込まれています。パネルは事前にプログラムされ、FAT テストが行​​われて出荷され、各パネルのドキュメント パックには完成時の配線図、コントローラー ロジックのプリントアウト、FAT 証明書が含まれています。

結果

● 現場での試運転時間は、従来の現場で製造されたパネルに基づく予算見積もりと比較して約 50% 短縮され、ターミナルが開設期限を守るのに役立ちました。

● 工場出荷時の FAT プログラムは、事前テスト中に 12 個のシーケンス ロジックの矛盾を特定し、修正しました。これがなければ、費用のかかるオンサイトのトラブルシューティング中に発生したであろう問題です。

● BACnet と空港 BMS の完全な統合は、パネルに通電してから 3 週間以内に達成され、86 個のパネルすべてが運用データを報告し、監視コマンドを受け入れました。

● 運用初年度に、BMS に記録されたデータにより、施設チームは冷水温度のリセット スケジュールを最適化し、元の設計ベースラインと比較してチラー プラントのエネルギー消費量を 12% 削減することができました。

● 空港の保守請負業者は最小限の修正作業を報告し、標準化されたパネル設計とチームの効率的な周知のための包括的な文書化を認めました。
