シングルガン EV 家庭用充電器 7KW

7kW (単相) ～ 22kW (三相) の定格電力向けに設計された CSIVEI 工場のシングルガン EV ホーム充電器 7KW は、壁、柱、または構造柱に直接設置できるため、地上スペースの要件がなくなり、駐車エリアに障害物がありません。洗練された IP55 定格のエンクロージャには、一体型ケーブル ホルスターを備えたタイプ 2 コネクタが収納されており、充電ケーブルを整然と地面から離した状態に保ちます。ユーザーは内蔵の RFID リーダーまたは付属のスマートフォン アプリを介して認証し、OCPP 1.6J 接続により充電器を主要なバックエンド プラットフォームにリンクして、リモート モニタリング、セッション レポート、および動的負荷管理を行います。タイプ A + 6mA DC 敏感残留電流保護、過電流および過電圧保護装置、および緊急停止機能を通じて、包括的な電気的安全性が提供されます。適切な壁がない場所では、オプションの床置き台座アクセサリを使用すると、内部を変更することなく、同じユニットを洗練された柱に取り付けられた充電器に変えることができます。個人宅、従業員駐車場、来客用駐車スペースのいずれであっても、Single-Gun EV Home Charger 7KW は、インフラストラクチャの複雑さを最小限に抑えながら、信頼性の高い夜間充電と職場充電を実現します。

製品の用途

シンプルさ、低コスト、スペース効率が重要な場所に、Single-Gun EV Home Charger 7KW は目立たない壁掛け充電ポイントを提供します。既存の構造物に設置することも、オプションの台座を使用して展開することもできるため、最大限の柔軟性が得られます。

私邸とガレージ

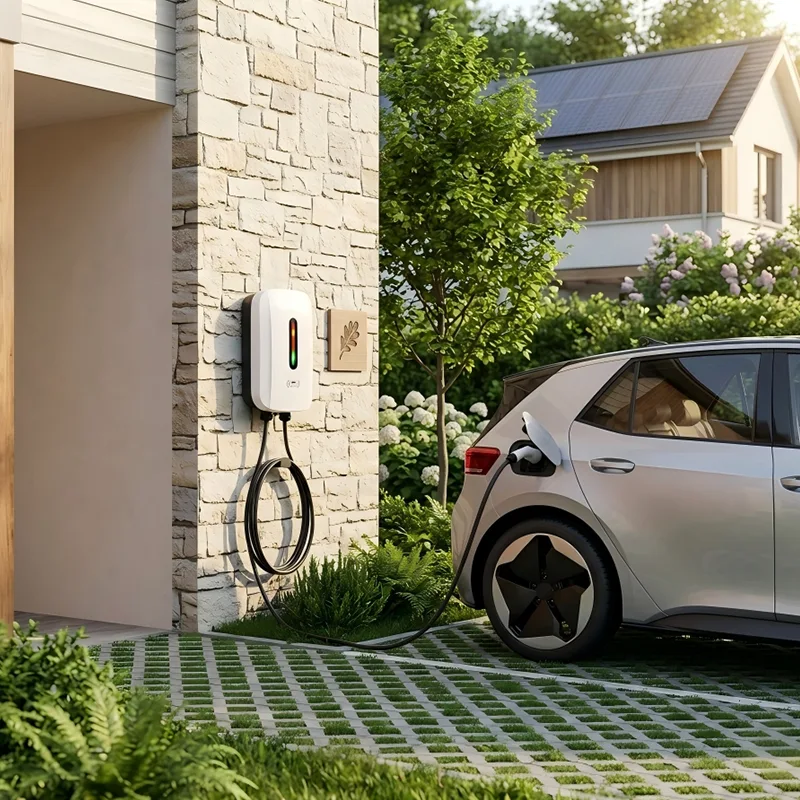

専用の路外駐車場を持つ住宅所有者は、この充電器をガレージの壁または家の外壁に取り付けることができます。標準的な家庭用電源を使用して、対応する車両の場合は 7kW または最大 22kW で夜間に完全充電を行います。スリムなプロファイルにより設置がすっきりし、RFID またはアプリ制御により家族のみの使用が制限されます。

アパート・マンション駐車場

集合住宅の建物では、専用の地下室または屋根付き駐車場にある個々の居住者に壁に取り付けられた充電器を割り当てることができます。充電器はコンクリートの柱や隔壁にも簡単に設置できます。建物の OCPP バックエンドとの統合により、居住者ごとのエネルギー請求と複数のユニット間での負荷分散が可能になり、建物の主電源が過負荷になることがなくなります。

職場の従業員の充電

オフィスやビジネスパークでは、駐車スペースを犠牲にすることなく、従業員の貴重な特典としてEV充電を提供できます。駐車場の周囲または構造柱に沿った壁に取り付けられたユニットは、それぞれ 1 つの専用ベイとして機能します。従業員は勤務時間中にプラグを接続し、充電器のスマート スケジュール機能により、太陽光発電時間帯またはオフピークの料金枠での充電を優先できます。

小売業および接客業のゲスト課金

ホテル、レストラン、ショッピング センターは、中断を最小限に抑えながらゲスト用の EV 充電を追加できます。壁に取り付けると、充電器が顧客の駐車ベイの先頭に整然と配置されます。充電器は、スタッフ キー カードによる無料アクセスまたは QR コードによる有料セッション用に設定でき、すべて標準 OCPP プラットフォームを通じて管理されます。

空き地へのペデスタルの展開

壁のない屋外駐車場では、オプションの台座キットを使用すると、同じ壁に取り付けられたユニットがスリムな自立式充電器に変わります。これは、郊外の小売公園、レジャーセンターの来客用駐車場、壁への取り付けが現実的ではない私道に最適です。 1 つのサイトで壁と台座の構成を混合して使用することで、調達の複雑さが軽減されます。

技術的な詳細

シングルガン EV ホームチャージャー 7KW は、コンパクトな IP55 定格エンクロージャと高度な制御電子機器および完全な接続性を組み合わせており、あらゆる EV 充電ネットワークの柔軟な構成要素となります。

効率的な電力供給とコンプライアンス

この充電器は、IEC 61851-1 モード 3 に従って、単相 7kW (230V、32A) または三相 11kW/22kW (400V、16A/32A) を供給します。車載コントローラーはコントロール パイロット通信を処理し、車両の車載充電器に利用可能な最大電流を調整します。このユニットは地域の電力網標準に合わせて事前構成されており、負荷管理シナリオのためにバックエンド経由でアクセスできる調整可能な最大電流設定を備えています。

多層的な電気的安全性

安全性は、IEC 62955 に準拠した専用の 6mA DC 敏感検出モジュールと組み合わせたタイプ A 残留電流デバイスによって確保されます。これにより、最新の電気自動車の重要な要件である、標準のタイプ A RCD を盲目にする可能性がある純粋な DC 故障電流から保護されます。過電流、過電圧、不足電圧、およびサージ保護デバイスが主電力経路に統合されています。電動リレーは障害状態が発生した場合に出力を切断し、フロントパネルの緊急停止ボタンは追加の手動絶縁ポイントを提供します。

ハードウェア構造と環境耐性

エンクロージャは、耐紫外線粉体塗装仕上げを施した亜鉛メッキ鋼板で作られており、水と粉塵の侵入については IP55、機械的衝撃については IK10 のテストが行​​われています。屋外の屋根付きまたは露出した場所への設置に適しており、-30°C ～ +55°C で確実に動作します。内部電子機器は湿気や結露に耐えるようにコンフォーマルコーティングされています。取り付けブラケットを使用すると、コンクリート、レンガ、または構造用鋼にしっかりと取り付けることができます。背面または底面からのケーブル挿入オプションにより、配線を隠してすっきりとした外観を実現します。

ユーザーインターフェイスと接続性

高輝度 LED ステータス リングまたはオプションの LCD ディスプレイにより、充電ステータスが一目でわかります。 ISO 14443 準拠の RFID リーダーはアクセス制御を提供し、オプションで Bluetooth または Wi-Fi と組み合わせてスマートフォン アプリと対話します。内蔵 OCPP 1.6J (2.0.1 にアップグレード可能) スタックは、イーサネット、Wi-Fi、または統合 4G モデムを介してネットワーク管理システムに接続します。機能には、リモートスタート/ストップ、リアルタイムセッションデータ、ファームウェアアップデート、スマート充電スケジュールなどがあります。オフライン トランザクション バッファリングにより、接続が一時的に切断された場合でもセッション データが失われることはありません。

ケーブル管理と人間工学

人間工学に基づいたコネクタを備えた 5 メートルのタイプ 2 ケーブル (タイプ 1 オプションも利用可能) は、永続的に接続されます。統合されたサイドホルスターは、使用しないときはコネクタをしっかりとドッキングし、ケーブルを地面から離し、ベイを整理します。ホルスター設計により、プラグが立ちやすい高さに配置され、接続時の負担が軽減されます。

柔軟な負荷とエネルギー管理

この充電器は、Modbus RTU/TCP を介したローカル負荷管理をサポートしており、サイトレベルのコントローラー、太陽光インバーター、または蓄電池システムと統合できます。複数の充電器を設置する場合、グループ コントローラーはサイトの総需要を制限したり、充電セッションをずらしたり、太陽光発電の自己消費を優先したりできます。この将来性のある機能により、コストのかかるグリッドのアップグレードを必要とせずに、EV の台数の増加に対応できます。

オプションの台座変換

溶融亜鉛メッキ鋼製台座キットは、充電器ユニットを改造することなく取り付けることができます。台座は、統合されたケーブル チャネルと頑丈な床プレートを備えた支柱を提供します。これにより、平らな面があればどこにでも壁掛け充電器を設置でき、さまざまな現場条件にわたって製品仕様を統一できます。

よくある質問

Q1: 利用可能な電力レベルと車の充電速度はどれくらいですか?

シングルガン EV ホームチャージャー 7KW は、7kW (単相)、11kW (三相)、および 22kW (三相) 構成で利用可能です。実際の充電速度は車両の車載充電器によって異なります。 7kW の車載充電器を備えた一般的な EV は、7kW で時速約 40 ～ 50 km の航続距離が得られます。車両が 11kW または 22kW の三相充電をサポートしている場合は、それよりも速くなります。

Q2: この充電器は追加の保護なしで屋外に設置できますか?

はい。 IP55 定格のエンクロージャは、雨、塵、紫外線への暴露に耐えます。一年中屋外で動作できるように作られており、電子機器は湿気に耐えるようにコンフォーマルコーティングが施されています。背面のケーブル入口を備えたシンプルな壁掛け設置により、完全な天候保護が提供されます。

Q3: 適切な壁がない場合はどうすればよいですか?

オプションの床置き台座キットも用意されています。台座は同じ充電器ユニットを使用し、コンクリートパッドにボルトで固定するだけです。これにより、単一プロジェクト内の壁掛けアプリケーションと自立型アプリケーションの両方に同じ充電器モデルを導入できます。

Q4: 充電器の使用者とエネルギー料金の請求を制御できますか?

はい。統合された RFID リーダーまたはコンパニオン アプリにより、ユーザー認証が可能になります。 OCPP バックエンドを通じて、個別の料金を設定し、ユーザーごとの消費量を追跡し、請求レポートを生成できます。プライベート インストールの場合、必要なのは RFID カードの単純なホワイトリストだけです。

Q5: 充電器はソーラー充電またはオフピーク充電をサポートしていますか?

シングルガン EV ホーム充電器 7KW は、OCPP スマート充電プロファイルとローカル エネルギー管理システムとの Modbus 統合をサポートしています。これは、太陽光発電が余っているときにのみ充電するようにプログラムしたり、オフピークの電気料金枠に自動的にセッションをスケジュールしたりするようにプログラムできることを意味します。

Q6: 充電器はどのような認証を取得していますか?

この充電器は CE 認定を受けており、IEC 61851-1、IEC 62196、および関連する地域の EMC および安全指令に準拠しています。当社の製造施設は ISO 9001 認証を取得しており、すべてのユニットは出荷前に最終的な電気テストを受けます。

Q7：どのようなメンテナンスが必要ですか？

とても少ないです。ケーブル、コネクタ、エンクロージャを年に一度目視検査することをお勧めします。フロント カバーから内部コンポーネントにアクセスでき、モジュラー設計により、必要に応じてコントローラー、RFID モジュール、またはリレーをすぐに交換できます。メンテナンスに重機は必要ありません。

混合用途の街区 — 住宅と小売店の充電統合

背景

新しく開発された都市地区では、地上階の小売ユニットとその上にある住宅用アパートが組み合わされています。開発者は、居住者と小売顧客の両方に、共有の地下駐車場で専用の EV 充電を提供したいと考えていました。駐車場には標準的な狭いベイと多数の構造柱がありましたが、床面積は限られていました。

挑戦

地下ガレージは典型的な都市デザインで、規則的な格子状のコンクリート柱、周囲の壁、狭い回転エリアがありました。床置き型充電器は交通の流れを妨げたり、貴重な駐車スペースを消費したりする可能性があります。同団体はまた、充電インフラが火災避難経路を変更したり、利用可能な駐車スペースの数を減らしたりしないことも要求した。

住民は専用ベイでのプライベートな割り当てられた充電を必要としていましたが、小売スペースはスーパーマーケットの入り口近くにあるいくつかの指定された来客用ベイで有料の顧客充電を提供したいと考えていました。単一のソリューションは、インストールの複雑さを最小限に抑えながら、両方のユースケースに対応する必要がありました。

シングルガンの壁掛け AC 充電器を使用する理由

構造柱と周囲壁は理想的な取り付けポイントを提供しました。各居住者に割り当てられた区画の先頭にある柱に取り付けられた単銃の壁に取り付けられた充電器は、床面積を使用しませんでした。充電器のスリムな垂直プロファイルは柱の面と一致しており、ベイを完全に使用可能にし、通路を妨げません。

スーパーマーケット近くの顧客ベイでは、壁に取り付けられた 4 つのユニットが側壁に設置され、それぞれが 1 つのマーク付き EV ベイに対応しました。これらは、OCPP バックエンドを通じて QR コード支払いオプションを備えた公共充電器として設定され、一方、居住者の充電器はプライベート モードに設定され、RFID キーを介して個々のアパートのアカウントにリンクされました。

設置全体では、地面に固定する必要も、新しいコンクリートパッドも必要なく、駐車スペースを失うこともありませんでした。ケーブルは天井の既存のケーブル トレイに沿って配線され、柱を下に降ろして各充電器に至りました。サイトの電力容量は、Modbus 経由で各充電器と通信するローカル負荷コントローラーによって管理され、住民が帰宅する夕方の時間帯の総ピーク需要を制限しました。

導入

当社のシングルガンEV家庭用充電器7KW（タイプ2）が60台設置されました。 56 個は居住者用の構造柱に取り付けられ、4 個は顧客用に小売ゾーンの壁に取り付けられました。柱や壁が存在しない中間ランプ ベイの列には、3 つのオプションの台座キットが使用されました。プロジェクト全体は、駐車場へのアクセスへの混乱を最小限に抑えながら、建物の電気請負業者によって 6 週間かけて完了しました。

結果

● 標準駐車スペースを 1 台も失うことなく 60 台の EV 駐車ベイが稼働し、団体の主な条件を満たしました。

● 居住者は、アパートに直接請求される、いつでも利用できる専用の充電ポイントを獲得し、共同の行列や共有の支払い端末の必要性がなくなりました。

● 小売店の顧客は、買い物に費やす時間が増加したプレミアム EV 充電アメニティを獲得し、スーパーマーケットからは肯定的なフィードバックが報告されました。

● 開発者はアパートを「EV 対応」として販売することができ、これが販売促進とユニットあたりの価値の向上に貢献しました。

● 壁掛け設置と台座設置の製品仕様が統一されているため、メンテナンスが簡素化され、建物の設備チームのスペアパーツの在庫が削減されました。
