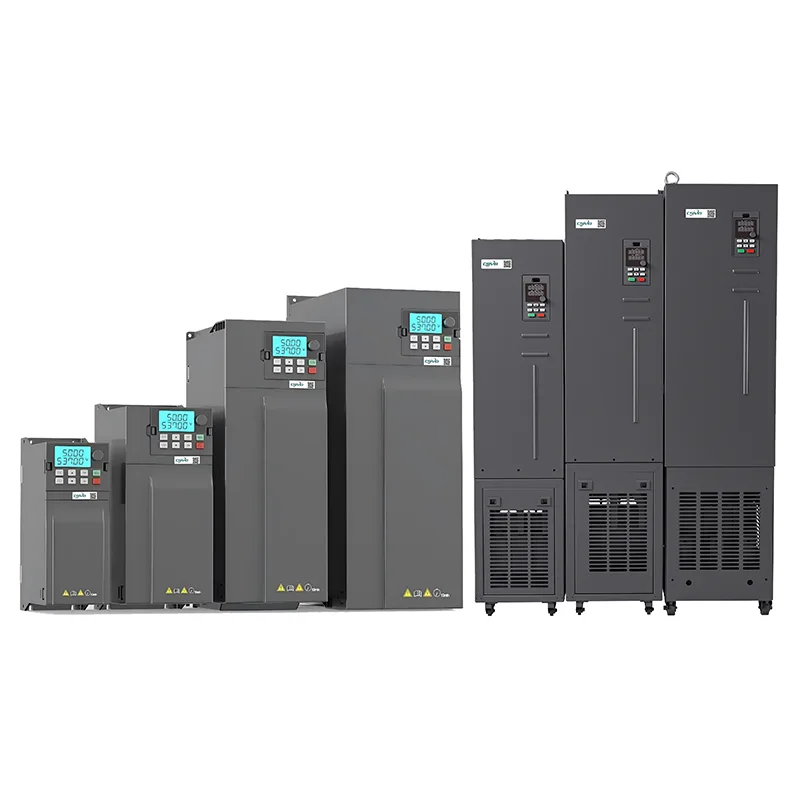

7.5kw三相交流駆動ポンプ

CSIVEI 7.5kw 三相 AC ドライブ ポンプは、過酷な産業用途向けに設計された高性能ドライブです。大型ファン、遠心ポンプ、コンプレッサー、生産ラインコンベアに適しており、連続運転時に優れたトルクと安定性を実現します。高度な閉ループベクトル制御を搭載したこのドライブは、高い始動トルク、内蔵 PLC 機能、複数の通信プロトコル (Modbus、Profibus オプション)、およびリアルタイム監視のための直観的な LCD キーパッドをサポートしています。オプションの IP40 フィルタを備えた IP20 エンクロージャは、要求の厳しい環境でも信頼性を確保します。エネルギー効率と動作精度を考慮して設計された CSIVEI 11 ～ 15kW VFD は、産業施設におけるミッションクリティカルなモーター制御に理想的な選択肢です。

コアパラメータと仕様

代表的な用途

CSIVEI 7.5kw 三相 AC ドライブ ポンプは、高い始動トルクと連続使用を必要とするヘビーデューティ産業用途向けに設計されています。

● 大型ポンプ – 灌漑ポンプ、排水ポンプ、主給水ポンプ

● 遠心圧縮機 – 産業用空気圧縮機、冷凍システム

● HVAC チラー - スクリューチラー、遠心チラー、大型エアハンドラー

● 採掘設備 – スラリーポンプ、換気扇、破砕機

● 金属加工機械 - 旋盤、フライス盤、プレス

高度なベクトル制御と複数の通信オプションを備えており、自動化された生産ラインにシームレスに統合されます。

シームレスなコミュニケーションと統合

最新の産業オートメーション向けに設計された CSIVEI VFD シリーズは、PLC ベースの制御システムに簡単に統合できる柔軟な通信オプションを提供します。

内蔵 Modbus RTU – すべてのモデルに標準装備されており、RS485 経由で HMI、PLC、SCADA システムに簡単に接続できます。最大 247 台のドライブを 1 つのバス上にネットワーク接続して、集中監視および制御を行うことができます。

オプションのフィールドバス モジュール – Profibus DP、Profinet、Ethernet/IP、CANopen、および DeviceNet のオプション モジュールで通信機能を拡張し、主要なオートメーション プラットフォームとの互換性を確保します。

アナログおよびデジタル I/O – 構成可能な入力 (0 ～ 10 V、4 ～ 20 mA) とリレー出力により、追加のハードウェアを必要とせずにセンサー、コントローラー、外部アラームと柔軟に統合できます。

PLC 機能 – 一部のモデルにはプログラマブル ロジック機能が組み込まれており、シンプルなロジック制御とドライブ内での直接インターロックが可能になり、外部コントローラーの必要性が減ります。

よくある質問

モーターに適した VFD を選択するにはどうすればよいですか?

考慮すべき点がいくつかあります:

モーター出力 - VFD はモーター定格と一致するか、それよりわずかに大きい必要があります。

入力電圧 - 単相 230V または三相 400V。ご使用の電源と一致していることを確認してください。

負荷タイプ - コンベヤーや押出機などの定トルク負荷では、通常、モーター出力の 100 ～ 120% のサイズの VFD が必要です。ファンやポンプなどの可変トルク負荷では、多くの場合、モーター出力に合わせた VFD を使用できるため、エネルギーも節約できます。

環境 - ほこりの多い、湿気の多い場所、または屋外の場所では、より高い IP 定格 (IP40、IP54、IP66) を選択するか、ドライブを保護されたエンクロージャに置きます。

通信 - PLC または SCADA と通信する必要がある場合は、ドライブがプロトコルをサポートしていることを確認してください (Modbus RTU が標準ですが、Profibus、Ethernet/IP などはオプションです)。

CSIVEI では、セカンドオピニオンが必要な場合にサイジング ツールと技術サポートも提供しています。

どのような通信プロトコルがサポートされていますか?

すべての CSIVEI ドライブには、RS485 経由の Modbus RTU が標準で付属しています。オプションのモジュールは、Profibus DP、Profinet、Ethernet/IP、CANopen、および DeviceNet で使用できます。これらを使用すると、主要な PLC および SCADA システムと統合して、リモート監視、パラメータ変更、集中制御を行うことができます。

ドライブにはどのような保護機能が組み込まれていますか?

CSIVEI ドライブには、過電圧、不足電圧、過電流、短絡、過熱 (ヒートシンク)、入力または出力の欠相、モーター過負荷 (電子サーマル過負荷、I²t) などの確実な保護機能が含まれています。これらは、確実に動作を維持し、機器の寿命を延ばすのに役立ちます。

一般的な障害をトラブルシューティングするにはどうすればよいですか?

ドライブは、迅速な診断のためにキーパッドに障害コードを表示します。

● OC (過電流) – 短絡、モーター巻線の問題、または加速時間が短すぎるかどうかを確認します。

● OV (過電圧) – 制動抵抗器 (使用されている場合) を確認するか、減速時間が短すぎます。

● UV (不足電圧) – 入力電源と配線を確認してください。

● OH (過熱) – 冷却ファン、周囲温度、取り付けクリアランスを確認します。

● OL (過負荷) – モーターの負荷を確認し、加速時間を増やすか、ドライブのサイズを大きくすることを検討してください。

● マニュアルには、詳細な手順を記載した完全な故障コード表が記載されています。それでも問題が解決しない場合は、CSIVEI テクニカル サポートが役立ちます。

VFD には保証と技術サポートが付いていますか?

はい。当社のドライブには、製造日から 18 か月 (または設置から 12 か月のいずれか遅い方) の標準保証が付いています。重要なアプリケーションには延長保証オプションをご利用いただけます。グローバル技術サポートは、電子メール、電話、オンライン リソースを通じて利用できます。ユーザー マニュアル、アプリケーション ガイド、構成ソフトウェアはすべて含まれています。

お客様の事例

家具製造施設では、集塵システムの正確な気流制御が必要でした。ファンをフルスピードで連続的に動作させると非効率的であり、過度の騒音が発生します。

解決策: CSIVEI 7.5kw 三相 AC 駆動ポンプがメイン排気ファンに取り付けられ、圧力センサーがダクト圧力を監視してファン速度を調整しました。

結果：

1.集塵需要に合わせてファン速度を自動調整

2.部分負荷運転時45％の省エネ

3.騒音レベルが12dB低減され、作業環境が改善されました。

4.ファンベアリングとベルトの機械的摩耗の低減

5.システムは現在、環境コンプライアンスと業務効率の両方の目標を満たしています。
