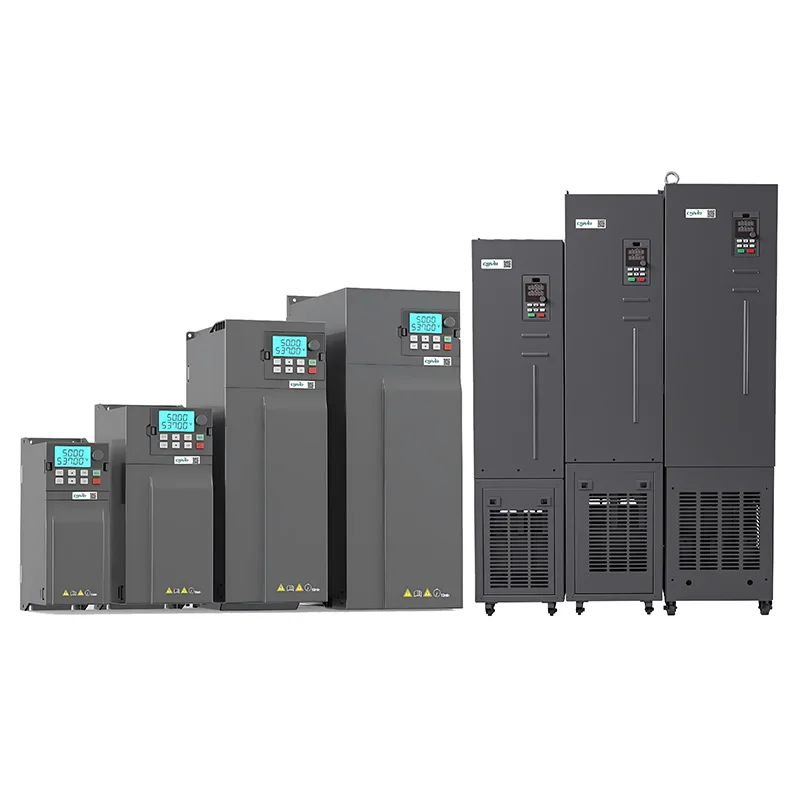

55kw 三相 380V VFD HAVC

CSIVEI 55kw 三相 380V VFD HAVC は、堅牢な電力と精度を必要とする中重量から重量の産業用アプリケーション向けに設計されています。高度な閉ループ ベクトル制御を備えたこのドライブは、0.5Hz で 150% の起動トルクを提供し、SVC と V/F 制御モードの両方をサポートします。内蔵 PLC 機能、複数の通信プロトコル (Modbus、Profibus、Ethernet/IP オプション)、直感的な LCD キーパッドにより、自動化システムへのシームレスな統合が可能になります。コンプレッサー、大型ファン、ミキサー、ポンプなどに適しています。

コアパラメータと仕様

代表的な用途

CSIVEI 55kw 三相 380V VFD HAVC は、連続稼働を必要とする重工業機器に堅牢なパフォーマンスを提供します。

● 大型ポンプ – 主な給水ポンプ、工業用冷却ポンプ

● 産業用ファン – 鉱山換気、セメント工場ファン、集塵機

● コンプレッサー – 大型エアコンプレッサー、窒素コンプレッサー

● ミキサー - コンクリートミキサー、化学反応器、パルプミキサー

● 遠心分離機 – 砂糖遠心分離機、油遠心分離機、デカンター

強化された冷却機能と高調波緩和機能により、過酷な環境でも信頼性の高い動作を保証します。

ユーザーフレンドリーな操作性と簡単なセットアップ

CSIVEI VFD シリーズは使いやすさを重視しており、設置時間を短縮し、エンジニアやメンテナンス担当者の日常操作を簡素化します。

直感的なキーパッド – LED/LCD キーパッドは、明確なパラメータ表示と素早いナビゲーションを提供します。パラメータ グループは論理的に編成されており、多言語サポートにより世界中のユーザーが確実にアクセシビリティを確保できます。

クイック スタート ウィザード – ステップバイステップのセットアップにより、ユーザーは数分で基本的なパラメーター設定を完了できます。事前設定されたアプリケーション マクロ (ファン/ポンプ、コンベヤ、定トルク) により、一般的なアプリケーションをワンタッチでセットアップできます。

パラメータ コピー機能 – 1 つのドライブからパラメータをキーパッドにアップロードし、複数のドライブにダウンロードすることで、マルチドライブ システムのセットアップ時間を大幅に短縮し、一貫した構成を保証します。

取り外し可能なキーパッド – キーパッドは延長ケーブルを使用して遠隔から取り付けることができ、コントロール パネルのドアや離れた場所からの便利な操作が可能になります。

コンパクトな設計 - 省スペースの設置面積により、並べて取り付けることができ、パネル密度を最大化し、キャビネットのサイズ要件を削減します。

よくある質問

モーターに適した VFD を選択するにはどうすればよいですか?

考慮すべき点がいくつかあります:

● モーター出力 - VFD はモーター定格と一致するか、それよりわずかに大きい必要があります。

● 入力電圧 - 単相 230V または三相 400V。電源と一致していることを確認してください。

● 負荷タイプ - コンベアや押出機などの定トルク負荷では、通常、モーター出力の 100 ～ 120% のサイズの VFD が必要です。ファンやポンプなどの可変トルク負荷では、多くの場合、モーター出力に合わせた VFD を使用できるため、エネルギーも節約できます。

● 環境 - ほこりの多い、湿気の多い場所、または屋外の場所では、より高い IP 定格 (IP40、IP54、IP66) を選択するか、ドライブを保護されたエンクロージャに置きます。

● 通信 - PLC または SCADA と通信する必要がある場合は、ドライブがプロトコルをサポートしていることを確認してください (Modbus RTU が標準ですが、Profibus、Ethernet/IP などはオプションです)。

● CSIVEI では、セカンドオピニオンが必要な場合にサイジング ツールと技術サポートも提供しています。

単相入力 VFD を三相モーターで使用できますか?

はい。 CSIVEI の単相 230V ドライブは、単相入力を受け取り、モーターに三相電力を出力します。これは、単相電源しか利用できないが、三相モーターの効率と信頼性が必要な場合の一般的なセットアップです。モーターの電圧がドライブの出力 (230V 三相) と一致していることを確認してください。

外部制動抵抗器は必要ですか?

場合によります。急減速が必要な場合や、遠心分離機、クレーン、ホイスト、ワインダーなどの負荷の慣性が大きい場合は、はい、必要になります。内部ブレーキユニットを備えたドライブでは、抵抗器が回生エネルギーを処理して過電圧障害を回避し、停止時間を短縮します。減速が遅いファンやポンプの場合は、通常はスキップできます。

どのような通信プロトコルがサポートされていますか?

すべての CSIVEI ドライブには、RS485 経由の Modbus RTU が標準で付属しています。オプションのモジュールは、Profibus DP、Profinet、Ethernet/IP、CANopen、および DeviceNet で使用できます。これらを使用すると、主要な PLC および SCADA システムと統合して、リモート監視、パラメータ変更、集中制御を行うことができます。

初めてドライブをセットアップするにはどうすればよいですか?

CSIVEI ドライブにはクイック スタート ウィザードがあり、必要な作業を数分で完了できます。

モーターの銘板データ (電力、電圧、電流、周波数、RPM) を入力し、アプリケーション マクロ (ファン/ポンプ、コンベヤ、定トルク) を選択し、加速時間と減速時間を設定し、周波数ソース (キーパッド、アナログ入力、通信) を選択し、モーター制御を最適化するための自動チューニングを実行します。マニュアルにはすべての詳細が記載されており、キーパッドは取り外し可能なため、必要に応じて遠隔操作できます。
