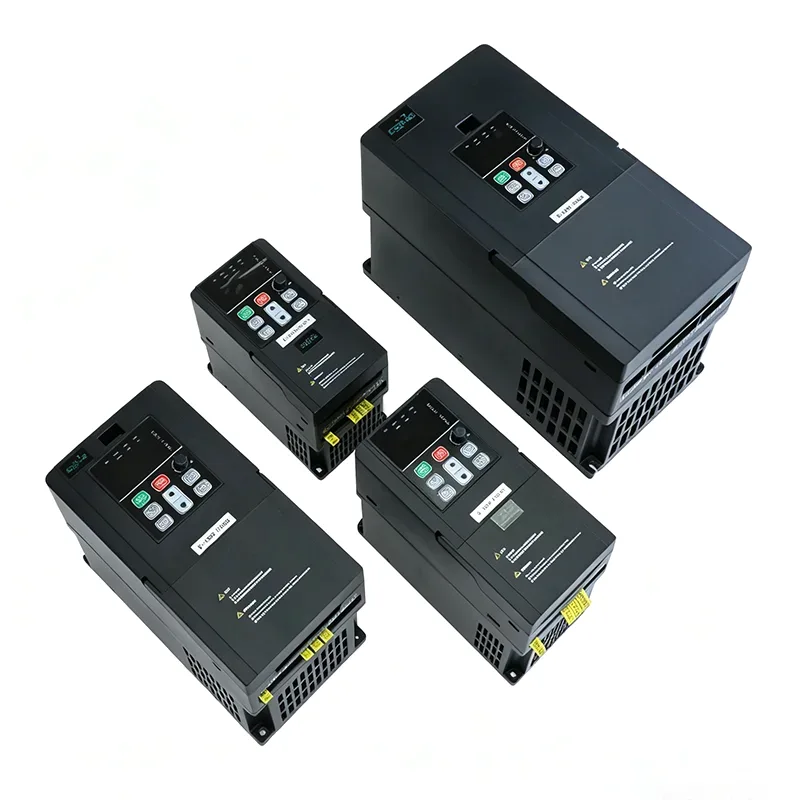

60HP 45kw 3相 380V VFDポンプ

CSIVEI 60HP 45kw 3 相 380V VFD ポンプは、過酷な産業用アプリケーション向けに設計された高性能ドライブです。大型ファン、遠心ポンプ、コンプレッサー、生産ラインコンベアに適しており、連続運転時に優れたトルクと安定性を実現します。高度な閉ループベクトル制御を搭載したこのドライブは、高い始動トルク、内蔵 PLC 機能、複数の通信プロトコル (Modbus、Profibus オプション)、およびリアルタイム監視のための直観的な LCD キーパッドをサポートしています。オプションの IP40 フィルタを備えた IP20 エンクロージャは、要求の厳しい環境でも信頼性を確保します。エネルギー効率と動作精度を考慮して設計された CSIVEI 60HP 45kw 3 相 380V VFD ポンプは、産業施設におけるミッションクリティカルなモーター制御に理想的な選択肢です。

コアパラメータと仕様

代表的な用途

CSIVEI 60HP 45kw 3 相 380V VFD ポンプは、最も要求の厳しい産業用ドライブを高効率で処理します。

● 大型コンプレッサー – 空気分離ユニット、LNG コンプレッサー、ターボ コンプレッサー

● 重ポンプ - 海水取水ポンプ、冷却水ポンプ、主排水ポンプ

● 鉄鋼および金属 – 圧延機、連続鋳造ライン、コイラー

● セメント – キルンドライブ、クリンカークーラー、セメントミルドライブ

● 紙 – 抄紙機ドライブ、パルプ精製装置、ワインダー

オプションの液体冷却と冗長コンポーネントを使用すると、重要なプロセスの稼働時間を最大限に確保できます。

アプリケーション固有の機能

CSIVEI VFD シリーズには、一般的な産業アプリケーションに合わせてカスタマイズされた特殊な機能が含まれており、システム設計を簡素化し、パフォーマンスを向上させます。

ポンプとファン制御用の内蔵 PID – 定圧給水、HVAC システム、換気用途に最適です。ドライブは圧力センサーまたは流量センサーからの直接入力を受け入れ、設定値を維持するために速度を自動的に調整します。

ダイナミック ブレーキ – 一部のモデルに内蔵されたブレーキ ユニットにより、外部ブレーキ抵抗器の接続が可能になり、クレーン、ホイスト、遠心分離機などの用途での急速な減速と正確な停止が可能になります。

フライング スタート - ドライブは、最初に回転モーターを停止することなくスムーズに回転モーターを捕捉できるため、風車ファンやフリーホイール負荷を使用するアプリケーションでの迷惑なトリップを排除します。

火災モード (消防士モード) – 防火アプリケーションでは、ドライブは障害状態を無効にして動作を継続し、緊急時に重要な換気または給水システムが機能し続けることを保証します。

ポンプ洗浄機能 – 汚れた水や廃水用途でのスケールや詰まりを防ぐためにポンプを定期的に逆方向に回転させ、ポンプの寿命を延ばし、メンテナンスを軽減します。

よくある質問

60HP 45kw 3 相 380V VFD ポンプには保証と技術サポートが付いていますか?

はい。 CSIVEI ドライブには、製造日から 18 か月 (または設置から 12 か月のいずれか遅い方) の標準保証が付いています。重要なアプリケーションには延長保証オプションをご利用いただけます。グローバル技術サポートは、電子メール、電話、オンライン リソースを通じて利用できます。ユーザー マニュアル、アプリケーション ガイド、構成ソフトウェアはすべて含まれています。

モーターに適した VFD を選択するにはどうすればよいですか?

考慮すべき点がいくつかあります:

● モーター出力 - VFD はモーター定格と一致するか、それよりわずかに大きい必要があります。

● 入力電圧 - 単相 230V または三相 400V。電源と一致していることを確認してください。

● 負荷タイプ - コンベアや押出機などの定トルク負荷では、通常、モーター出力の 100 ～ 120% のサイズの VFD が必要です。ファンやポンプなどの可変トルク負荷では、多くの場合、モーター出力に合わせた VFD を使用できるため、エネルギーも節約できます。

● 環境 - ほこりの多い、湿気の多い場所、または屋外の場所では、より高い IP 定格 (IP40、IP54、IP66) を選択するか、ドライブを保護されたエンクロージャに置きます。

● 通信 - PLC または SCADA と通信する必要がある場合は、ドライブがプロトコルをサポートしていることを確認してください (Modbus RTU が標準ですが、Profibus、Ethernet/IP などはオプションです)。

● CSIVEI では、セカンドオピニオンが必要な場合にサイジング ツールと技術サポートも提供しています。

外部制動抵抗器は必要ですか?

場合によります。急減速が必要な場合や、遠心分離機、クレーン、ホイスト、ワインダーなどの負荷の慣性が大きい場合は、はい、必要になります。内部ブレーキユニットを備えたドライブでは、抵抗器が回生エネルギーを処理して過電圧障害を回避し、停止時間を短縮します。減速が遅いファンやポンプの場合は、通常はスキップできます。

ドライブにはどのような保護機能が組み込まれていますか?

CSIVEI ドライブには、過電圧、不足電圧、過電流、短絡、過熱 (ヒートシンク)、入力または出力の欠相、モーター過負荷 (電子サーマル過負荷、I²t) などの確実な保護機能が含まれています。これらは、確実に動作を維持し、機器の寿命を延ばすのに役立ちます。

VFD はどのようにしてエネルギーを節約しますか?

ファンやポンプなどの可変トルク負荷の場合、電力は親和性の法則に従い、速度の 3 乗に比例します。速度が 20% 低下すると、エネルギー使用量が約 50% 削減されます。自動エネルギー最適化 (AEO) 機能は、実際の負荷に一致するように電圧を下げ、さらなる節約を実現します。また、スリープ モードは低需要期間中にモーターを停止し、アイドル時の電力消費を排除します。
