15HP 11kw VFD 周波数駆動ポンプ VFD

CSIVEI 15HP 11kw VFD 周波数駆動ポンプ VFD は、大規模産業機器向けの高出力ソリューションです。このドライブは重機、ターボ冷凍機、採掘コンベヤ、大型水処理ポンプ向けに設計されており、高度なモーター制御アルゴリズムにより堅牢なパフォーマンスを提供します。

お問い合わせを送信

製品説明

主な機能には、高い過負荷容量、高調波を軽減するための内蔵 DC リアクトル、複数の通信インターフェイス、構成可能な I/O 拡張が含まれます。強化された冷却システムを備えた頑丈な筐体により、高温の産業環境でも信頼性の高い動作が保証されます。

省エネ機能とインテリジェントな保護機能を組み合わせた CSIVEI 15HP 11kw VFD 周波数駆動ポンプ VFD は、大電力アプリケーションのシステム稼働時間と運用効率を最大化します。

コアパラメータと仕様

代表的な用途

CSIVEI 15HP 11kw VFD 周波数駆動ポンプ VFD は、連続稼働を必要とする重工業機器に堅牢なパフォーマンスを提供します。

● 大型ポンプ – 主な給水ポンプ、工業用冷却ポンプ

● 産業用ファン – 鉱山換気、セメント工場ファン、集塵機

● コンプレッサー – 大型エアコンプレッサー、窒素コンプレッサー

● ミキサー - コンクリートミキサー、化学反応器、パルプミキサー

● 遠心分離機 – 砂糖遠心分離機、油遠心分離機、デカンター

強化された冷却機能と高調波緩和機能により、過酷な環境でも信頼性の高い動作を保証します。

堅牢な保護と信頼性

CSIVEI VFD シリーズは、要求の厳しい産業環境に耐えるように設計されており、連続動作と耐用年数の延長を保証する複数の保護メカニズムが組み込まれています。

包括的なモーター保護 – 統合された保護には、過電圧、不足電圧、過電流、過熱、欠相、短絡保護が含まれます。ドライブは自動的にトリップまたは出力を制限して、ドライブと接続されたモーターの両方への損傷を防ぎます。

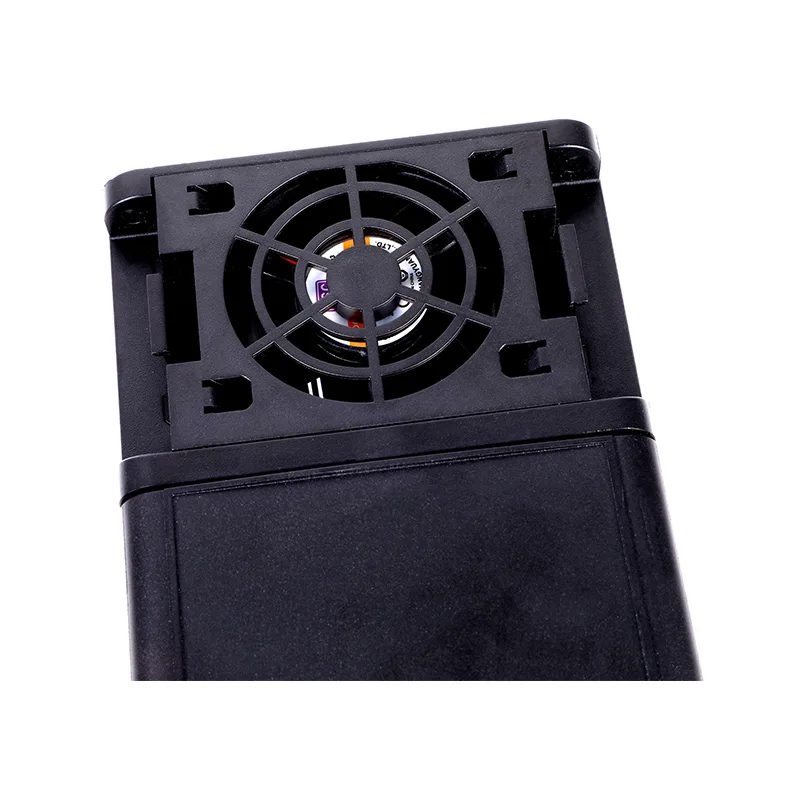

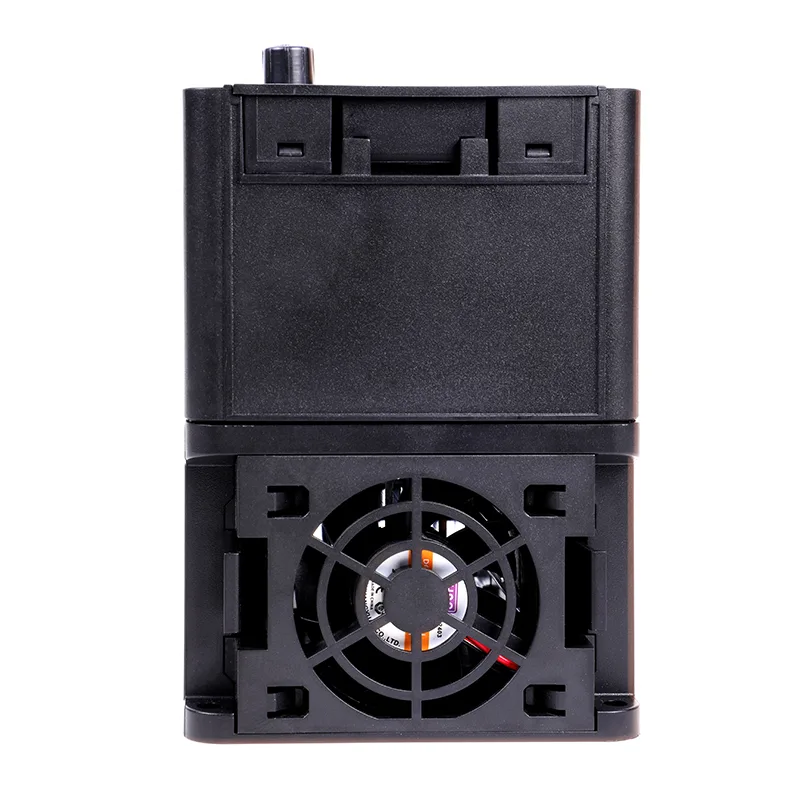

熱管理 – インテリジェントなファン制御により、内部温度と負荷条件に基づいて冷却を調整し、騒音を最小限に抑え、ファンの寿命を延ばします。高出力モデルは、熱放散を強化するための強化ヒートシンク設計を特徴としています。

環境保護 – 標準の IP20 エンクロージャはコントロールパネルの設置に適しています。オプションの IP40/IP54/IP66 エンクロージャは、ほこりの多い、湿気の多い、または洗浄環境でのアプリケーションに利用できます。 PCB 上のコンフォーマルコーティングは、湿気や汚染物質に対する追加の保護を提供します。

内蔵 EMC フィルタ – 一部のモデルには統合された電磁両立性フィルタが含まれており、CE およびその他の EMC 規格への準拠が簡素化され、設置コストが削減されます。

よくある質問

V/F制御とベクトル制御の違いは何ですか？

V/F 制御は、電圧対周波数比を一定に保ちます。ファン、ポンプ、および正確な速度制御が重要ではない一般的な用途には適しています。ベクトル制御は磁束とトルクを分離するので、それらを独立して制御できます。これにより、より高い始動トルク (0.5Hz で最大 150%) とより優れた速度精度が得られます。センサーレスベクトルにはエンコーダーは必要ありません。閉ループベクトルはこれを実行し、速度精度を 0.1% に押し上げます。ほとんどの CSIVEI ドライブは両方をサポートしているため、アプリケーションに適したものを選択できます。

モーターに適した VFD を選択するにはどうすればよいですか?

考慮すべき点がいくつかあります:

● モーター出力 - VFD はモーター定格と一致するか、それよりわずかに大きい必要があります。

● 入力電圧 - 単相 230V または三相 400V。電源と一致していることを確認してください。

● 負荷タイプ - コンベアや押出機などの定トルク負荷では、通常、モーター出力の 100 ～ 120% のサイズの VFD が必要です。ファンやポンプなどの可変トルク負荷では、多くの場合、モーター出力に合わせた VFD を使用できるため、エネルギーも節約できます。

● 環境 - ほこりの多い、湿気の多い場所、または屋外の場所では、より高い IP 定格 (IP40、IP54、IP66) を選択するか、ドライブを保護されたエンクロージャに置きます。

● 通信 - PLC または SCADA と通信する必要がある場合は、ドライブがプロトコルをサポートしていることを確認してください (Modbus RTU が標準ですが、Profibus、Ethernet/IP などはオプションです)。

● CSIVEI では、セカンドオピニオンが必要な場合にサイジングツールと技術サポートも提供しています。

単相入力 VFD を三相モーターで使用できますか?

はい。 CSIVEI の単相 230V ドライブは、単相入力を受け取り、モーターに三相電力を出力します。これは、単相電源しか利用できないが、三相モーターの効率と信頼性が必要な場合の一般的なセットアップです。モーターの電圧がドライブの出力 (230V 三相) と一致していることを確認してください。

外部制動抵抗器は必要ですか?

場合によります。急減速が必要な場合や、遠心分離機、クレーン、ホイスト、ワインダーなどの負荷の慣性が大きい場合は、はい、必要になります。内部ブレーキユニットを備えたドライブでは、抵抗器が回生エネルギーを処理して過電圧障害を回避し、停止時間を短縮します。減速が遅いファンやポンプの場合は、通常はスキップできます。

どのような通信プロトコルがサポートされていますか?

すべての CSIVEI ドライブには、RS485 経由の Modbus RTU が標準で付属しています。オプションのモジュールは、Profibus DP、Profinet、Ethernet/IP、CANopen、および DeviceNet で使用できます。これらを使用すると、主要な PLC および SCADA システムと統合して、リモート監視、パラメータ変更、集中制御を行うことができます。

初めてドライブをセットアップするにはどうすればよいですか?

CSIVEI ドライブにはクイックスタートウィザードがあり、必要な作業を数分で完了できます。

モーターの銘板データ (電力、電圧、電流、周波数、RPM) を入力し、アプリケーションマクロ (ファン/ポンプ、コンベヤ、定トルク) を選択し、加速時間と減速時間を設定し、周波数ソース (キーパッド、アナログ入力、通信) を選択し、モーター制御を最適化するための自動チューニングを実行します。マニュアルにはすべての詳細が記載されており、キーパッドは取り外し可能なため、必要に応じて遠隔操作できます。

ドライブにはどのような保護機能が組み込まれていますか?

CSIVEI ドライブには、過電圧、不足電圧、過電流、短絡、過熱 (ヒートシンク)、入力または出力の欠相、モーター過負荷 (電子サーマル過負荷、I²t) などの確実な保護機能が含まれています。これらは、確実に動作を維持し、機器の寿命を延ばすのに役立ちます。

1 つの VFD から複数のモーターを実行できますか?

はい、1 台のドライブから複数のモーターを並行して実行できます。ただし、総消費電流がドライブの出力定格内に収まっており、各モーターに独自の熱過負荷保護があり、V/F 制御を使用していることを条件とします (マルチモーターのセットアップにはベクトル制御は推奨されません)。これは、モーターが同じ速度で動作するファンアレイ、コンベアセクション、またはポンプステーションで一般的です。

一般的な障害をトラブルシューティングするにはどうすればよいですか?

ドライブは、迅速な診断のためにキーパッドに障害コードを表示します。

● OC (過電流) – 短絡、モーター巻線の問題、または加速時間が短すぎるかどうかを確認します。

● OV (過電圧) – 制動抵抗器 (使用されている場合) を確認するか、減速時間が短すぎます。

● UV (不足電圧) – 入力電源と配線を確認してください。

● OH (過熱) – 冷却ファン、周囲温度、取り付けクリアランスを確認します。

● OL (過負荷) – モーターの負荷を確認し、加速時間を増やすか、ドライブのサイズを大きくすることを検討してください。

マニュアルには、詳細な手順を記載した完全な障害コード表が記載されています。それでも問題が解決しない場合は、CSIVEI テクニカルサポートが役立ちます。

VFD はどのようにしてエネルギーを節約しますか?

ファンやポンプなどの可変トルク負荷の場合、電力は親和性の法則に従い、速度の 3 乗に比例します。速度が 20% 低下すると、エネルギー使用量が約 50% 削減されます。自動エネルギー最適化 (AEO) 機能は、実際の負荷に一致するように電圧を下げ、さらなる節約を実現します。また、スリープモードは低需要期間中にモーターを停止し、アイドル時の電力消費を排除します。

VFD の一般的な寿命はどれくらいですか? また、それを維持するにはどうすればよいですか?

適切な設置と条件があれば、VFD は 10 ～ 15 年間使用できます。重要なメンテナンス: 筐体を清潔に保ちます。ほこりが蓄積すると冷却効率が低下します。冷却ファンをチェックします (通常 3 ～ 7 年持続します。異音がしたり故障した場合は交換します)。 DC バスコンデンサを検査します。DC バスコンデンサは時間と温度とともに劣化します。ドライブが 2 年以上保管されている場合は、電源を入れる前にキャップを再調整してください。周囲温度を監視します。パラメータを時々キーパッドまたは外部ストレージにバックアップしてください。 6 ～ 12 か月ごとに簡単に検査することで、予期せぬ事態を避けることができます。

VFD を屋外または洗浄環境で使用できますか?

標準の IP20 ドライブは、清潔で乾燥したパネルに設置する必要があります。屋外または過酷な環境向けに、CSIVEI はより高い IP 定格を提供します。

● IP40 – 繊維工場や木工所などの粉塵の多い場所に適しています。

● IP54/IP55 – 防塵および防滴。屋外の囲いおよび洗浄エリアに使用可能

● IP66 – 完全に防塵であり、強力なウォータージェットに対応します。追加の筐体を必要とせず、食品加工、洗車、または屋外での使用に適しています。

● 腐食性ガスが存在する場合は、PCB にコンフォーマルコーティングを施すことをお勧めします。

VFD には保証と技術サポートが付いていますか?

はい。 CSIVEI ドライブには、製造日から 18 か月 (または設置から 12 か月のいずれか遅い方) の標準保証が付いています。重要なアプリケーションには延長保証オプションをご利用いただけます。グローバル技術サポートは、電子メール、電話、オンラインリソースを通じて利用できます。ユーザーマニュアル、アプリケーションガイド、構成ソフトウェアはすべて含まれています。
