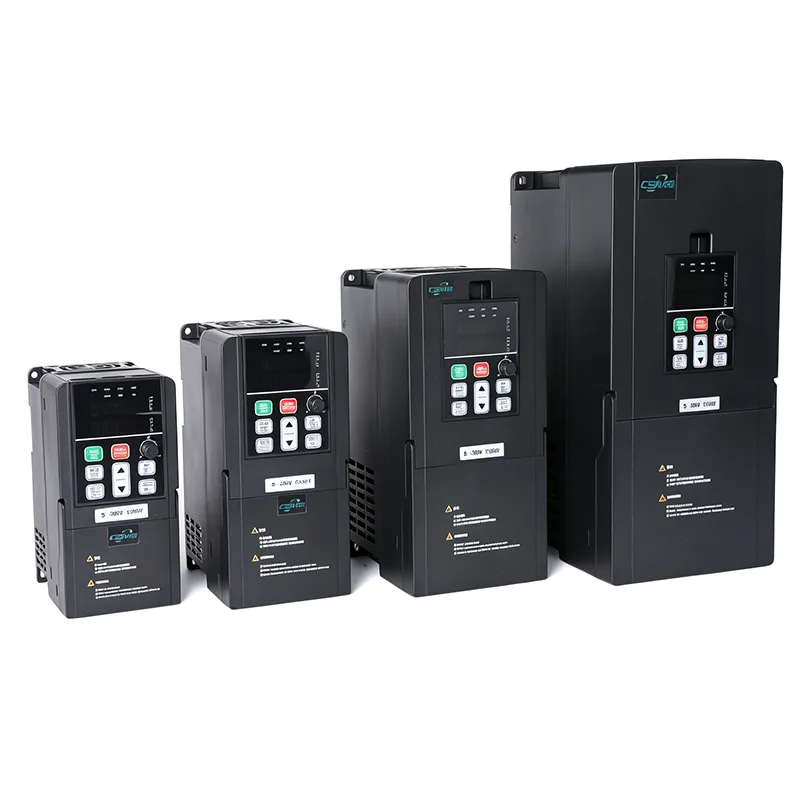

30HP 22kw VFD 3 相可変速ドライブ

CSIVEI 30HP 22kw VFD 3 相可変速ドライブは、三相モーター制御用の汎用性の高いエントリーレベルのドライブです。小型産業機器、ワークショップ機械、軽自動化タスク向けに設計されており、コンパクトな設置面積で信頼性の高いパフォーマンスを提供します。 V/F およびセンサーレスベクトル制御モードの両方を備え、内蔵 PID コントローラー、および外部キーパッドまたはリモート操作のサポートを備えています。並列取り付け機能を備えた IP20 エンクロージャにより、効率的なパネル設置が可能になります。 CSIVEI 115-132kw 3 相 380V VFD は、パラメータ設定が簡単で堅牢な構造を備えており、基本的なモーター速度制御アプリケーションに強固な基盤を提供します。

コアパラメータと仕様

代表的な用途

CSIVEI 30HP 22kw VFD 3 相可変速ドライブは、極めて高い信頼性を必要とする超重量産業用途向けに設計されています。

● 鉱山および鉱物 - 粉砕機、破砕機、スラリーポンプ

● 水と廃水 - 大型リフトステーション、曝気ブロワー、排水ポンプ

● 石油とガス - パイプラインポンプ、原油移送、ガス圧縮

● 船舶 – 推進スラスター、船首スラスター、甲板機械

● 大型ファン – トンネル換気、風洞ファン、高炉送風機

その堅牢な構造とアクティブなフロントエンド オプションにより、グリッド コードと高調波規格への準拠が保証されます。

ユーザーフレンドリーな操作性と簡単なセットアップ

CSIVEI VFD シリーズは使いやすさを重視しており、設置時間を短縮し、エンジニアやメンテナンス担当者の日常操作を簡素化します。

直感的なキーパッド – LED/LCD キーパッドは、明確なパラメータ表示と素早いナビゲーションを提供します。パラメータ グループは論理的に編成されており、多言語サポートにより世界中のユーザーが確実にアクセシビリティを確保できます。

クイック スタート ウィザード – ステップバイステップのセットアップにより、ユーザーは数分で基本的なパラメーター設定を完了できます。事前設定されたアプリケーション マクロ (ファン/ポンプ、コンベヤ、定トルク) により、一般的なアプリケーションをワンタッチでセットアップできます。

パラメータ コピー機能 – 1 つのドライブからパラメータをキーパッドにアップロードし、複数のドライブにダウンロードすることで、マルチドライブ システムのセットアップ時間を大幅に短縮し、一貫した構成を保証します。

取り外し可能なキーパッド – キーパッドは延長ケーブルを使用して遠隔から取り付けることができ、コントロール パネルのドアや離れた場所からの便利な操作が可能になります。

コンパクトな設計 - 省スペースの設置面積により、並べて取り付けることができ、パネル密度を最大化し、キャビネットのサイズ要件を削減します。

よくある質問

モーターに適した 30HP 22kw VFD 3 相可変速ドライブを選択するにはどうすればよいですか?

考慮すべき点がいくつかあります:

モーター出力 - VFD はモーター定格と一致するか、それよりわずかに大きい必要があります。

入力電圧 - 単相 230V または三相 400V。ご使用の電源と一致していることを確認してください。

負荷タイプ - コンベヤーや押出機などの定トルク負荷では、通常、モーター出力の 100 ～ 120% のサイズの VFD が必要です。ファンやポンプなどの可変トルク負荷では、多くの場合、モーター出力に合わせた VFD を使用できるため、エネルギーも節約できます。

環境 - ほこりの多い、湿気の多い場所、または屋外の場所では、より高い IP 定格 (IP40、IP54、IP66) を選択するか、ドライブを保護されたエンクロージャに置きます。

通信 - PLC または SCADA と通信する必要がある場合は、ドライブがプロトコルをサポートしていることを確認してください (Modbus RTU が標準ですが、Profibus、Ethernet/IP などはオプションです)。

CSIVEI では、セカンドオピニオンが必要な場合にサイジング ツールと技術サポートも提供しています。

一般的な障害をトラブルシューティングするにはどうすればよいですか?

ドライブは、迅速な診断のためにキーパッドに障害コードを表示します。

● OC (過電流) – 短絡、モーター巻線の問題、または加速時間が短すぎるかどうかを確認します。

● OV (過電圧) – 制動抵抗器 (使用されている場合) を確認するか、減速時間が短すぎます。

● UV (不足電圧) – 入力電源と配線を確認してください。

● OH (過熱) – 冷却ファン、周囲温度、取り付けクリアランスを確認します。

● OL (過負荷) – モーターの負荷を確認し、加速時間を増やすか、ドライブのサイズを大きくすることを検討してください。

● マニュアルには、詳細な手順を記載した完全な故障コード表が記載されています。それでも問題が解決しない場合は、CSIVEI テクニカル サポートが役立ちます。

VFD の一般的な寿命はどれくらいですか? また、それを維持するにはどうすればよいですか?

適切な設置と条件があれば、VFD は 10 ～ 15 年間使用できます。重要なメンテナンス: 筐体を清潔に保ちます。ほこりが蓄積すると冷却効率が低下します。冷却ファンをチェックします (通常 3 ～ 7 年持続します。異音がしたり故障した場合は交換します)。 DC バス コンデンサを検査します。DC バス コンデンサは時間と温度とともに劣化します。ドライブが 2 年以上保管されている場合は、電源を入れる前にキャップを再調整してください。周囲温度を監視します。パラメータを時々キーパッドまたは外部ストレージにバックアップしてください。 6 ～ 12 か月ごとに簡単に検査することで、予期せぬ事態を避けることができます。

初めてドライブをセットアップするにはどうすればよいですか?

CSIVEI ドライブにはクイック スタート ウィザードがあり、必要な作業を数分で完了できます。

モーターの銘板データ (電力、電圧、電流、周波数、RPM) を入力し、アプリケーション マクロ (ファン/ポンプ、コンベヤ、定トルク) を選択し、加速時間と減速時間を設定し、周波数ソース (キーパッド、アナログ入力、通信) を選択し、モーター制御を最適化するための自動チューニングを実行します。マニュアルにはすべての詳細が記載されており、キーパッドは取り外し可能なため、必要に応じて遠隔操作できます。

単相入力 VFD を三相モーターで使用できますか?

はい。 CSIVEI の単相 230V ドライブは、単相入力を受け取り、モーターに三相電力を出力します。これは、単相電源しか利用できないが、三相モーターの効率と信頼性が必要な場合の一般的なセットアップです。モーターの電圧がドライブの出力 (230V 三相) と一致していることを確認してください。

顧客事例: 農業用灌漑ポンプ

ある大規模な農業協同組合は、さまざまな作物地帯にサービスを提供するために複数の灌漑ポンプを運用していました。手動のバルブ調整と固定速度のポンプにより、水の供給が非効率になり、エネルギーコストが高くなります。

ソリューション: CSIVEI 30HP 22kw VFD 3 相可変速ドライブが 2 台のメイン ポンプに設置され、中央コントローラーがゾーンの需要に基づいてポンプのシーケンスを管理しました。ドライブの内蔵 PID は、配電ネットワーク内で一定の圧力を維持しました。

結果：

● さまざまな灌漑方法（点滴またはスプリンクラー）に合わせて最適化された水圧

● 成長期を通じてエネルギー消費量が 28% 削減

● ウォーターハンマーとパイプのストレスを軽減し、インフラストラクチャの寿命を延ばします。

● リモートモニタリングにより、モバイルデバイスを介したリアルタイム調整が可能

● 以来、協同組合はすべての新しいポンプ設置に対して CSIVEI ドライブを標準化しました。
