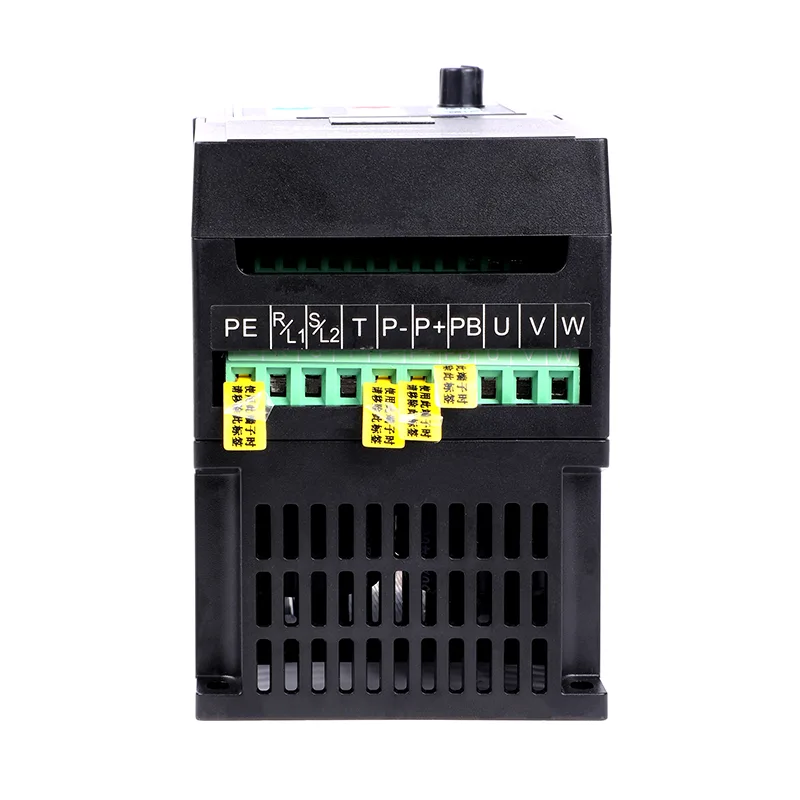

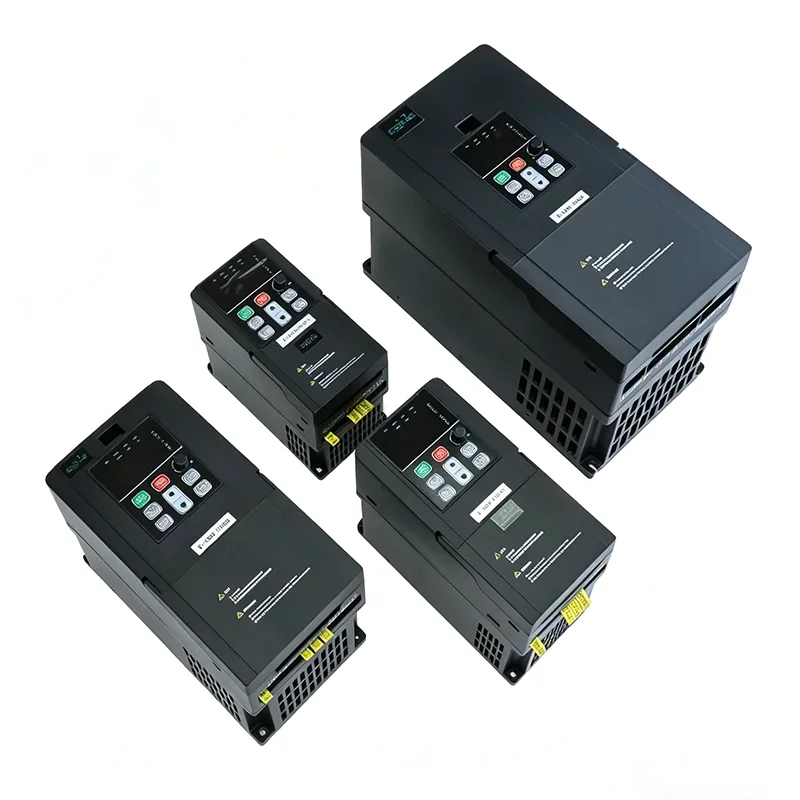

40HP 30kw 3 相 380V VFD AC ドライブ

高い始動トルクを備えた高度なベクトル制御、内蔵EMIフィルタ、冗長冷却システム、およびEthernet/IPやProfinetを含む広範な通信オプションを備えています。強化されたバスバーを備えた頑丈な IP20/IP21 エンクロージャは、最も要求の厳しい産業環境でも安定した動作を保証します。

インテリジェントなエネルギー管理と包括的な診断機能を備えた CSIVEI 40HP 30kw 3 相 380V VFD AC ドライブは、重要な産業プロセスに必要な電力と精度を提供します。

コアパラメータと仕様

代表的な用途

CSIVEI 40HP 30kw 3 相 380V VFD AC ドライブは、高出力産業およびインフラストラクチャ アプリケーション向けに構築されています。

● 高圧ポンプ – 海水淡水化プラント、パイプラインポンプ、油圧システム

● 大型コンプレッサー – 産業用エアステーション、ガスコンプレッサー

● 採掘用コンベヤ – 長距離ベルトコンベヤ、鉱石取り扱いシステム

● ターボ冷凍機 – 大型 HVAC システム、地域冷房

● ワインダーとアンワインダー – 製紙工場、繊維の巻き取り、伸線

省エネアルゴリズムと予知保全機能により、総所有コストが削減されます。

エネルギー効率とコスト削減

CSIVEI VFD シリーズは、インテリジェントなモーター制御とエネルギー最適化機能により、産業施設のエネルギー消費と運用コストの削減を支援します。

自動エネルギー最適化 (AEO)– ドライブはモーター負荷を継続的に監視し、実際の需要に合わせて電圧と電流を自動的に調整します。この機能により、ファンやポンプなどの可変トルク用途でエネルギー消費を 20 ～ 50% 削減できます。

スリープモード– システム需要が事前に設定されたしきい値を下回ると、ドライブは自動的にモーターを停止し、アイドル時の電力消費を排除します。需要が回復すると、ドライブはシームレスに再起動します。

PIDコントローラー– 内蔵の PID 制御により、外部コントローラーを使用せずに圧力、流量、または温度を正確に制御でき、システムが最適な効率ポイントで動作することが保証されます。

エネルギー監視– モーターの電流、電圧、電力、エネルギー消費量をリアルタイムに表示することで、オペレーターはエネルギー使用量を追跡し、最適化の機会を特定できます。

よくある質問

V/F制御とベクトル制御の違いは何ですか？

V/F 制御は、電圧対周波数比を一定に保ちます。ファン、ポンプ、および正確な速度制御が重要ではない一般的な用途には適しています。ベクトル制御は磁束とトルクを分離するので、それらを独立して制御できます。これにより、より高い始動トルク (0.5Hz で最大 150%) とより優れた速度精度が得られます。センサーレスベクトルにはエンコーダーは必要ありません。閉ループ ベクトルはこれを実行し、速度精度を 0.1% に押し上げます。ほとんどの CSIVEI ドライブは両方をサポートしているため、アプリケーションに適したものを選択できます。

外部制動抵抗器は必要ですか?

場合によります。急減速が必要な場合や、遠心分離機、クレーン、ホイスト、ワインダーなどの負荷の慣性が大きい場合は、はい、必要になります。内部ブレーキユニットを備えたドライブでは、抵抗器が回生エネルギーを処理して過電圧障害を回避し、停止時間を短縮します。減速が遅いファンやポンプの場合は、通常はスキップできます。

どのような通信プロトコルがサポートされていますか?

すべての CSIVEI ドライブには、RS485 経由の Modbus RTU が標準で付属しています。オプションのモジュールは、Profibus DP、Profinet、Ethernet/IP、CANopen、および DeviceNet で使用できます。これらを使用すると、主要な PLC および SCADA システムと統合して、リモート監視、パラメータ変更、集中制御を行うことができます。

初めてドライブをセットアップするにはどうすればよいですか?

当社では、重要な作業を数分で完了できるクイック スタート ウィザードを用意しています。

モーターの銘板データ (電力、電圧、電流、周波数、RPM) を入力し、アプリケーション マクロ (ファン/ポンプ、コンベヤ、定トルク) を選択し、加速時間と減速時間を設定し、周波数ソース (キーパッド、アナログ入力、通信) を選択し、モーター制御を最適化するための自動チューニングを実行します。マニュアルにはすべての詳細が記載されており、キーパッドは取り外し可能なため、必要に応じて遠隔操作できます。

ドライブにはどのような保護機能が組み込まれていますか?

CSIVEI ドライブには、過電圧、不足電圧、過電流、短絡、過熱 (ヒートシンク)、入力または出力の欠相、モーター過負荷 (電子サーマル過負荷、I²t) などの確実な保護機能が含まれています。これらは、確実に動作を維持し、機器の寿命を延ばすのに役立ちます。

1 つの VFD から複数のモーターを実行できますか?

はい、1 台のドライブから複数のモーターを並行して実行できます。ただし、総消費電流がドライブの出力定格内に収まっており、各モーターに独自の熱過負荷保護があり、V/F 制御を使用していることを条件とします (マルチモーターのセットアップにはベクトル制御は推奨されません)。これは、モーターが同じ速度で動作するファン アレイ、コンベア セクション、またはポンプ ステーションで一般的です。

一般的な障害をトラブルシューティングするにはどうすればよいですか?

ドライブは、迅速な診断のためにキーパッドに障害コードを表示します。

● OC (過電流) – 短絡、モーター巻線の問題、または加速時間が短すぎるかどうかを確認します。

● OV (過電圧) – 制動抵抗器 (使用されている場合) を確認するか、減速時間が短すぎます。

● UV (不足電圧) – 入力電源と配線を確認してください。

● OH (過熱) – 冷却ファン、周囲温度、取り付けクリアランスを確認します。

● OL (過負荷) – モーターの負荷を確認し、加速時間を増やすか、ドライブのサイズを大きくすることを検討してください。

マニュアルには、詳細な手順を記載した完全な障害コード表が記載されています。それでも問題が解決しない場合は、CSIVEI テクニカル サポートが役立ちます。

VFD には保証と技術サポートが付いていますか?

はい。 CSIVEI ドライブには、製造日から 18 か月 (または設置から 12 か月のいずれか遅い方) の標準保証が付いています。重要なアプリケーションには延長保証オプションをご利用いただけます。グローバル技術サポートは、電子メール、電話、オンライン リソースを通じて利用できます。ユーザー マニュアル、アプリケーション ガイド、構成ソフトウェアはすべて含まれています。
