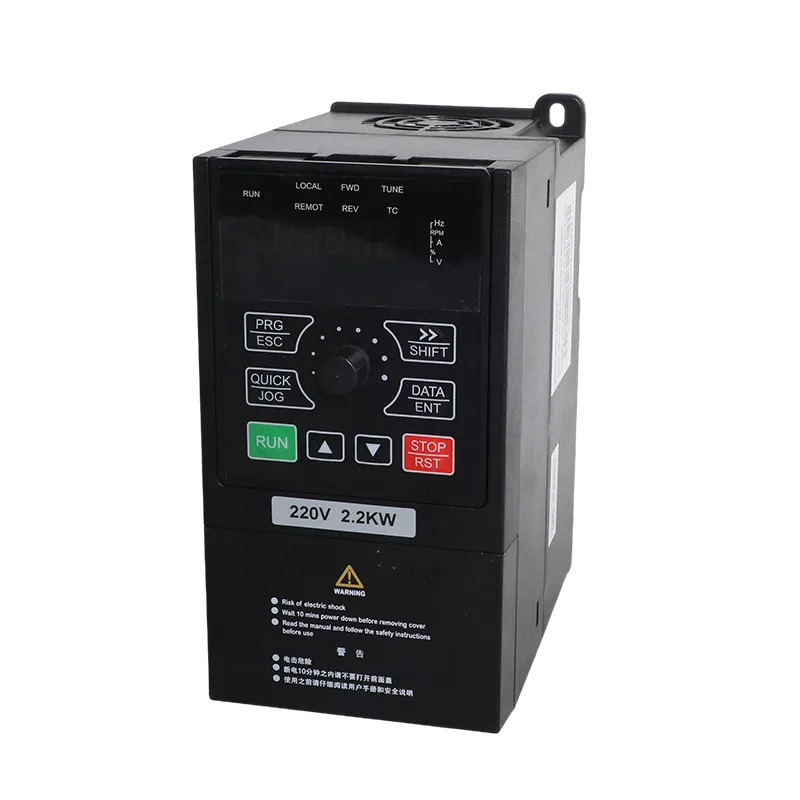

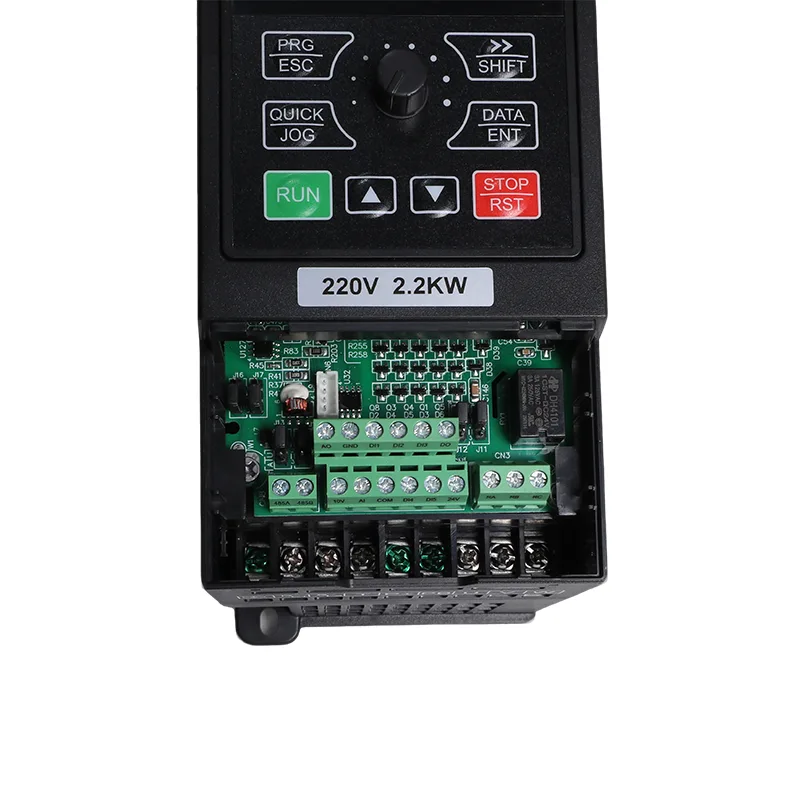

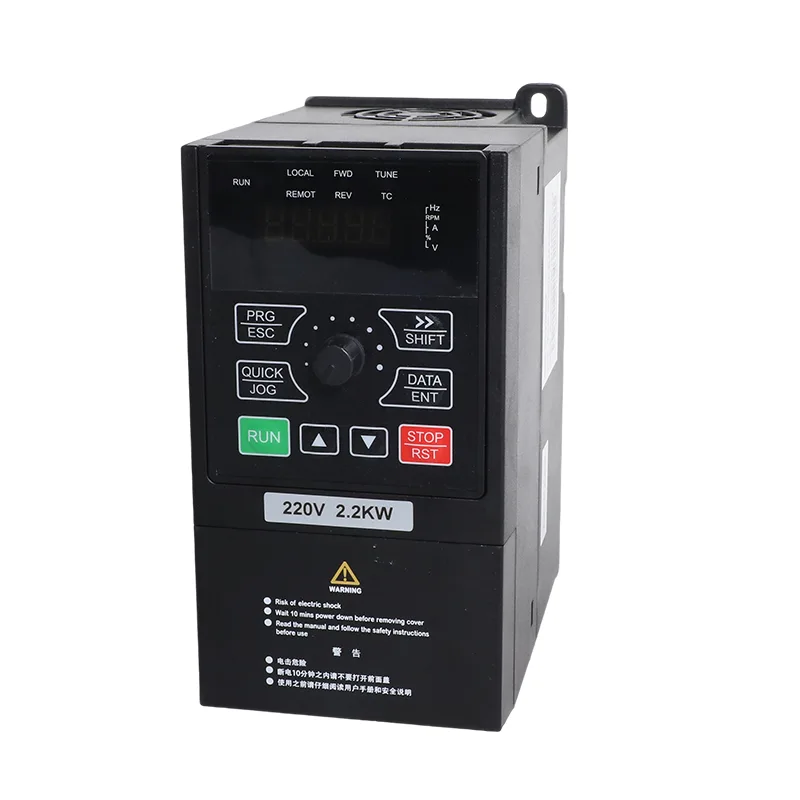

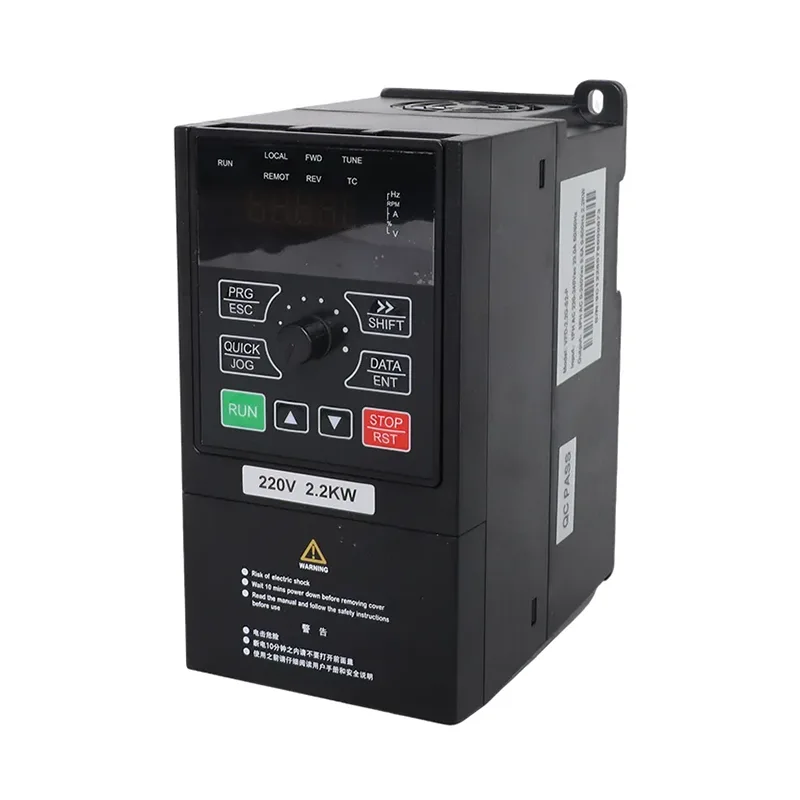

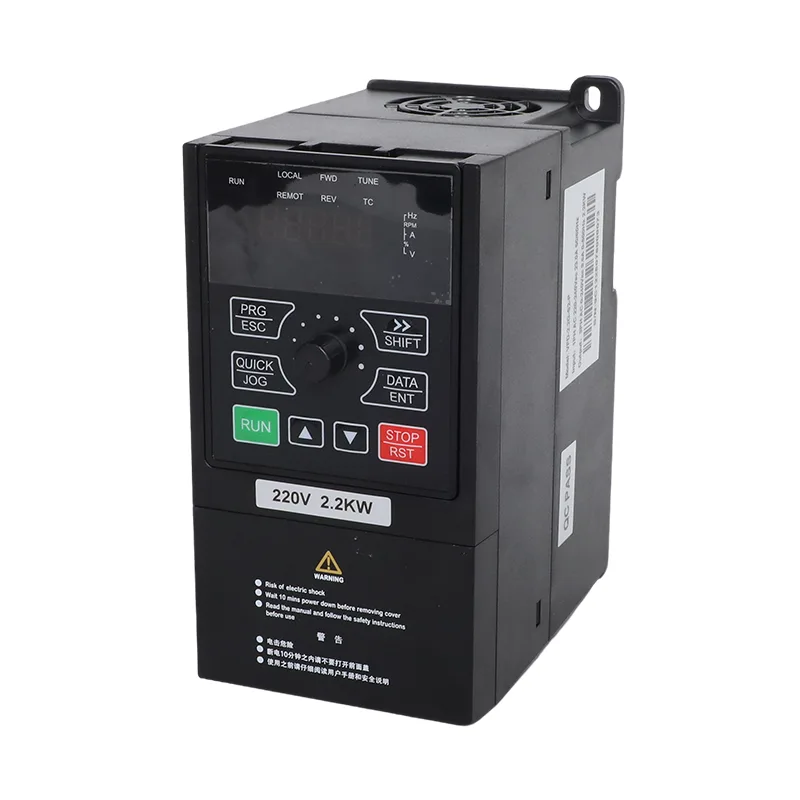

7.5kW/11kW 3相380Vソーラーポンプおよび汎用インバーターVFD

CSIVEI iMaster VFD-PC10 シリーズには、三相 380 V アプリケーション向けの VFD-PC10-7.5G-T4 および VFD-PC10-11G-T4-MK モデルが含まれています。記載されている出力電流は、7.5 kW モデルの場合は 17 A、11 kW モデルの場合は 25 A です。どちらの定格も、選択したドライブの電気仕様に従って、太陽光発電ポンプ システムおよび互換性のある産業用モーター アプリケーションで使用されます。

ソーラーポンプモードでは、7.5kW/11kW 3 相 380V ソーラーポンプおよび汎用インバーター VFD は、太陽光発電アレイからの DC 電力を使用し、最大電力点追従 (MPPT) を適用して、利用可能な太陽光入力に応じてモーターを制御します。汎用モードでは、互換性のあるポンプやその他の機器に可変周波数モーター制御を提供します。動作モードは、必要なアプリケーションと提供された構成に応じて、パラメータ P8-00 を通じて選択されます。

基本的なモーター速度コントローラーと比較して、記載されている PC10 の機能には、水位監視、不足負荷検出、プローブ障害レポートも含まれています。これらの機能は、水源、貯蔵タンク、ポンプの動作をドライブを通じて監視する必要があるポンプ システムに関連します。

モデル仕様

モータの出力だけで判断するのではなく、モータの定格電流とインバータの出力電流定格を比較して機種を選定してください。設置前に、正確なモデル末尾、入力電圧要件、および該当する銘板データを確認してください。

推奨される太陽電池アレイ構成

以下の参考構成は、2 つのドライブ定格に対してリストされたモジュール数量を示しています。これらは、太陽光発電システム設計の出発点となります。最終的な配置は、選択したモジュールの電気データ、現場の最低温度、ポンプ要件に照らして検証する必要があります。

表 C. 一般仕様 (iMaster シリーズ全体で同じ)

太陽光発電ポンプの運用と系統バックアップ

PC10 シリーズの情報には、太陽光発電とグリッド電力用に構成された設備の自動動作シーケンスが記載されています。文書化された構成では、パラメータ P8-15 によって供給モードの動作が選択されます。 P8-15 を 0 に設定すると、ドライブは利用可能な場合は太陽光発電で動作し、設定された弱光および切り替えロジックに従ってグリッドを使用します。

提供されたパラメータ情報には、グリッド動作間隔として P8-16 がリストされており、デフォルトは 60 分であり、P8-17 は太陽光発電動作への復帰に関連する遅延としてリストされており、デフォルトは 4 秒です。 Confirm the supported sequence and parameter defaults against the manual for the exact model and firmware version before commissioning.

AC バックアップ電源を使用するシステムの場合、配線と切り替えの配置は該当する回路図に従う必要があります。外部スイッチング機器が必要かどうかを確認します。インバータだけがすべての電源スイッチング機能を実行するとは考えないでください。

水位制御とプローブ監視

共用給水、灌漑、水産養殖システムの場合、ポンプの動作は、貯蔵タンクの水位と水源での水の利用可能性の両方に依存する場合があります。リストされた PC10 パラメータは、水位検出、不足負荷監視、およびプローブ障害診断に関連する機能を提供します。

タンクレベルの検出

提供されたパラメータ情報は、AI 水位検出用の P8-18、フルレベルしきい値用の P8-19、およびスリープ遅延用の P8-20 を識別します。 The configured level signal and threshold determine how the drive responds to the monitored tank condition. Sensor type, wiring and the actual control sequence should follow the applicable wiring diagram and parameter instructions.

源水と不足負荷のモニタリング

源水保護情報は、不足負荷検出レベルが P8-24、検出時間が P8-25、リセット設定が P8-26 となります。これらのパラメータは、水不足の可能性または関連するポンプの状態を特定するためにモーター負荷の減少が使用される場合に関連します。

プローブ障害レポート

提供されたソースは、P8-22 をプローブ損傷監視しきい値として識別し、E43 を対応するプローブ障害表示として識別します。システム構築時やトラブルシューティング時には、各機種のマニュアルでアラームの定義や検出条件をご確認ください。

水位と負荷不足の機能は、センサーの正しい選択、設置、パラメーター設定に依存します。製品マニュアルに指定されている条件下で試運転およびテストする必要があります。

制御継続性と遠隔監視

提供されている PC10 シリーズの情報には、パネル コマンドと通信コマンドは電源を入れ直しても保持できると記載されています。実際の再起動動作は、設定されたコマンド ソース、再起動パラメータ、アプリケーションの安全要件と照らし合わせて確認する必要があります。

RS485 Modbus RTU が通信インターフェイスとしてリストされています。ソースは監視パラメータ U0-49 を供給モードのステータスとして識別し、0 はグリッド動作を示し、1 は太陽光発電動作を示します。この情報は、該当する通信文書でレジスタ定義と利用可能なステータス値を確認した後、互換性のある監視システムによって使用される場合があります。

リモート監視は、コントローラーが継続的に立ち会わない水タンク、灌漑ステーション、またはその他の現場でドライブが動作する場合に役立ちます。通信設定をテストして、表示されたステータスが実際の動作状態と一致することを確認する必要があります。

汎用インバータ動作

汎用モードでは、インバータは互換性のある機器に可変周波数モータ制御を提供します。制御方式はセンサレスベクトル制御（SVC）、V/F制御に加え、PID内蔵、加減速調整、JOG制御、Modbus RTU通信などの付加機能を搭載しています。

汎用構成は、鉱山の脱水、採石場の粉塵抑制、産業用循環ポンプ、プロセスポンプなどの互換性のあるアプリケーションを考慮できます。モータの定格電流、負荷特性、加速度要件、運転デューティに合わせたモデルを選択する必要があります。

パラメータ P8-00 は、提供された情報で動作モード選択パラメータとして識別されます。モードは、実際のアプリケーションと提供されたモデルの指示に従って設定する必要があります。ソーラーポンプと汎用動作の間で変更を行う場合は、所定のパラメータ設定および試運転手順に従う必要があります。

代表的な用途

1. コミュニティと村の水供給

ボーリング孔または配水タンクへの川の水を汲み上げる場合、ドライブの太陽光発電動作とリストされたレベル監視機能は、システム設計の一部として考慮できます。ドライブを選択する前に、モーター定格、ポンピングヘッド、必要な水量、およびタンクレベル制御を定義する必要があります。

2. 灌漑協同組合と共同ポンプ場

共有灌漑システムでは、中央ポンプを使用して複数の畑または灌漑ゾーンに水を供給する場合があります。選択には、必要な流量、総動水頭、毎日の運転スケジュール、太陽光またはグリッド電力の利用可能性を反映する必要があります。

3. 魚とエビの養殖場

水産養殖現場の水交換および循環ポンプは、モーターとポンプの配置が互換性がある場合、可変周波数制御を使用できます。必要なポンプのスケジュールと水管理制御は、サイトの電源とともに考慮する必要があります。

4. 鉱山および採石場の水管理

汎用モードでは、互換性のある鉱山の脱水、ピット水管理、および粉塵抑制ポンプ装置についてドライブを評価できます。モーターの定格、負荷条件、環境要件、および特定の設置に必要な制御方法を確認してください。

5. 産業用循環および冷却

汎用構成は、互換性のあるプロセス水の循環、冷却塔の補給、およびその他の産業用ポンプ業務に考慮できます。必要な流量、動作圧力、およびモーター特性は、システム設計の一部として評価する必要があります。

技術仕様

エンクロージャの定格は IP20 ですが、水の浸入に対する保護はありません。ドライブは、温度、湿度、および設置要件に従って、適切な換気を備えた適切な屋内環境または保護エンクロージャ環境に設置する必要があります。

よくある質問

1. 11 kW モデルにはどれくらいの PV アレイがリストされていますか?

付属のリファレンス構成では、定格 250 Wp の 18 モジュールからなる 3 つのストリング、または定格 300 Wp の 15 モジュールからなる 3 つのストリングを指定します。これらの配置はそれぞれ 54 モジュールまたは 45 モジュールに対応し、いずれの場合でも計算上の公称アレイ電力は 13.5 kWp になります。最終的なストリング設計は、モジュールのデータシート、設置場所の最低温度、インバーターの DC 電圧制限に照らして検証する必要があります。

2. 65 dBA 定格ということは、音響エンクロージャが必要であることを意味しますか?

付属の仕様には、最大騒音レベルが 65 dBA と記載されています。追加の音響処理が必要かどうかは、設置場所、室内音響、操作機器、および該当する騒音要件によって異なります。人が住んでいる建物や密閉された機器室にドライブを配置する場合は、設置環境を考慮してください。

3. 1 つのドライブで複数のポンプを実行できますか?

汎用構成は総負荷とサポートされる制御方式に合わせてください。ベクトル制御アプリケーションの場合は、マニュアルで該当するモータの配置をご確認ください。 1 つのドライブから複数のモーターを実行するには、組み合わせた電流がドライブの定格内にとどまり、各モーターに適切な過負荷保護が必要です。選択した制御モードについては、製造元の指示に従ってください。

4. 現在の電源をどのように監視できますか?

提供された情報は、監視パラメータ U0-49 を供給モード指標として識別します。0 は系統運用を表し、1 は太陽光発電運用を表します。 The parameter may be read over Modbus RTU where supported. Confirm the register definition and communication settings against the applicable manual before integrating it into a remote monitoring system.

5. 定期的にどのようなメンテナンスが必要ですか?

ヒートシンクと冷却ファンにほこりが付着しないようにし、メンテナンス スケジュールに従って端子と配線接続を検査し、周囲温度と換気を監視してください。記載されている動作温度範囲は -10°C ～ 50°C で、40°C を超えるとディレーティングされます。付属の高度ガイダンスでは、1000 m を超える場合のディレーティングも指定されています。検査間隔とメンテナンス手順については、モデルの指示に従ってください。

6. このインバータは太陽光発電に限定されていますか?

いいえ。PC10シリーズの付属資料にはソーラーポンプモードと汎用インバータモードが記載されています。ソーラーポンプの動作には MPPT と文書化されたポンピング関連の保護機能が含まれており、汎用動作では SVC または V/F モーター制御、PID、および Modbus RTU がサポートされています。パラメータ P8-00 はモード選択パラメータとして識別されます。許可される設定およびモード変更手順は機種別マニュアルでご確認ください。
