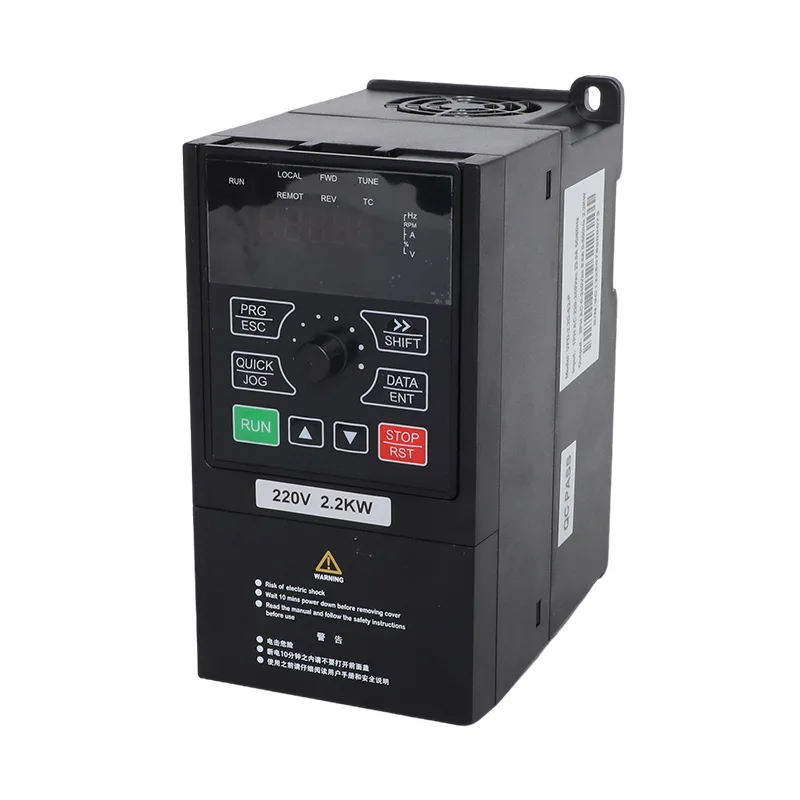

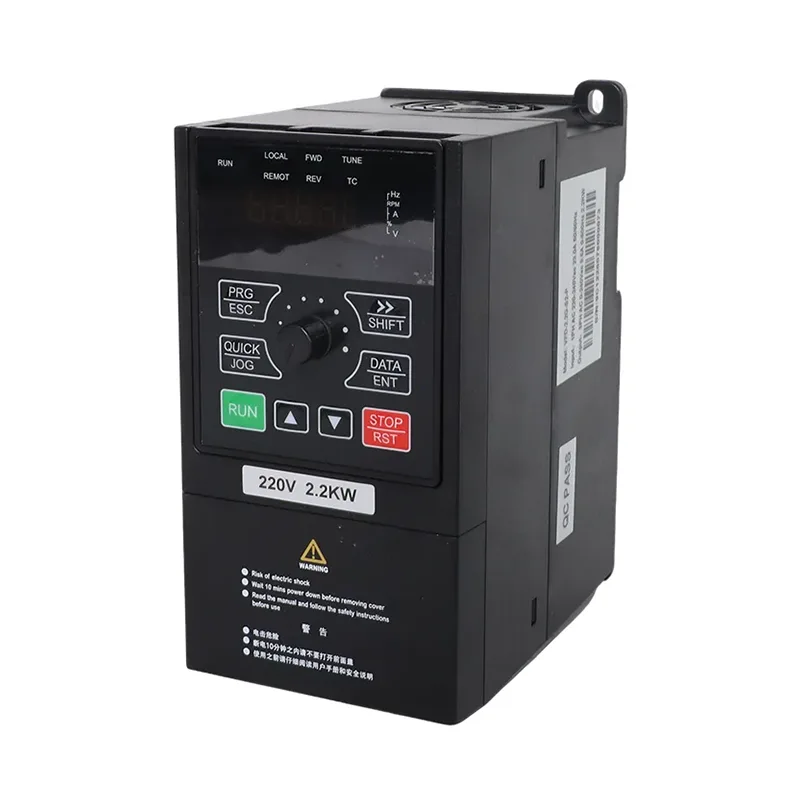

4.0kW/5.5kW 3相380Vソーラーポンプおよび汎用インバーターVFD

CSIVEI は、太陽光発電ポンプ制御または従来の可変周波数動作を必要とする三相モーター システム向けに、4.0kW/5.5kW 三相 380V ソーラー ポンプおよび汎用インバーター VFD を製造しています。 VFD-PC10-4.0G-T4 モデルと VFD-PC10-5.5G-T4 モデルは、それぞれ 9 A と 13 A の定格出力電流で、4.0 kW と 5.5 kW のモーター定格をカバーします。どちらのモデルも、380 V (-15%) ～ 440 V (+10%) の三相 AC 入力を受け入れます。

このシリーズは、ソーラー ポンプ制御と汎用モーター制御を 1 つのインバーター プラットフォームに組み合わせています。選択した動作モードにより、ドライブが電源とモーターの動作を管理する方法が決まります。また、内蔵の制御機能と保護機能がポンプの設置や互換性のあるファン、ブロワー、プロセス機械をサポートします。見積りを依頼する際は、適切なモデルと構成を確立するために、モーターの銘板定格と対象用途を提供してください。

デュアル動作モード

4.0kW/5.5kW 3 相 380V ソーラー ポンプおよび汎用インバーター VFD は、パラメータ P8-00 で選択された 2 つの動作モードをサポートします。

ソーラーポンプモード — P8-00 = 1

このモードでは、ドライブは太陽光発電を使用して、MPPT 制御と自動グリッド切り替え機能を備えた互換性のあるポンプを動作させます。太陽光発電が不十分な場合、構成された切り替えシーケンスにより、システムはグリッド電力を使用できるようになります。この配置は、稼働日の一部に太陽エネルギーが利用できる農業用灌漑、井戸水供給、その他のポンプ用途に適しています。

汎用モード — P8-00 = 0

このモードでは、ドライブは、ポンプ、ファン、ブロワー、プロセス機械などの互換性のあるモーター用の従来の可変周波数インバーターとして動作します。センサーレスベクトル制御 (SVC) および V/F 制御は、太陽光発電ポンピング機能を使用せずに、さまざまなモーター制御要件をサポートします。

CSIVEI は出荷前に動作モードを設定できます。このモードは P8-00 を調整することで変更することもできるため、インストール要件が変わったときにドライブを別のアプリケーションに再割り当てできます。関連するパラメータと配線は、選択した動作モードと一致する必要があります。

太陽電池アレイと DC 電圧の要件

推奨される太陽電池アレイは、インバーターの定格とモジュールの電気的特性によって異なります。表 B は、250 W±5 Wp 定格の 37±1 V モジュール、および 300 W±5 Wp 定格の 45±1 V モジュールの 2 つのモジュール オプションのモジュールおよびストリング構成を示しています。

主な DC 側の制限は次のとおりです。

直列ストリング電圧は、実際のモジュールの開路電圧と予想される動作温度に対して評価する必要があります。並列ストリングの配置は、推奨される構成と該当する DC 保護要件に従う必要があります。アレイを指定された電圧制限内に維持することは、インバーターが正しく動作するために不可欠です。

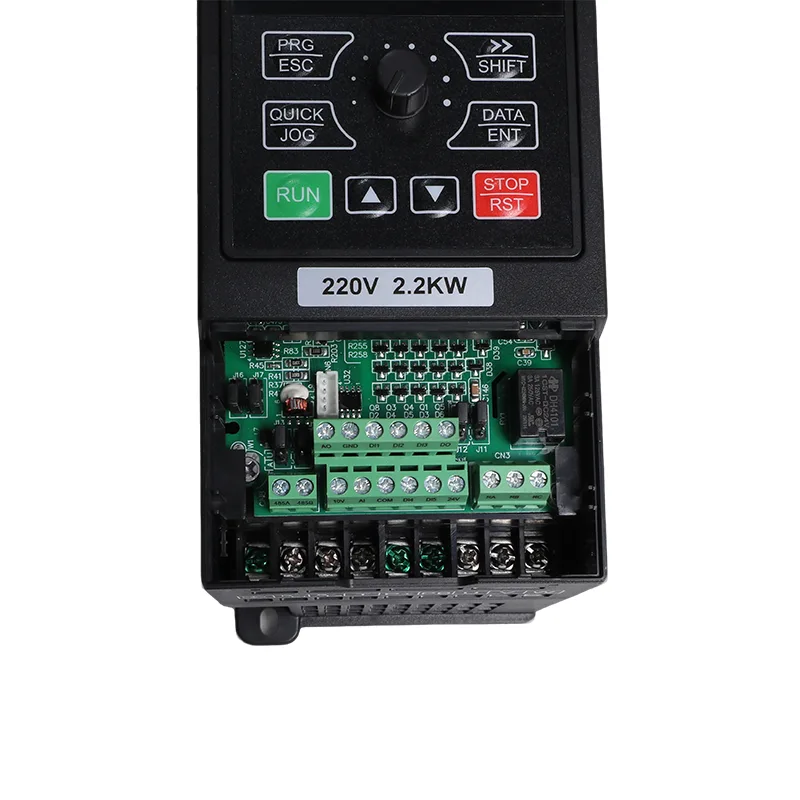

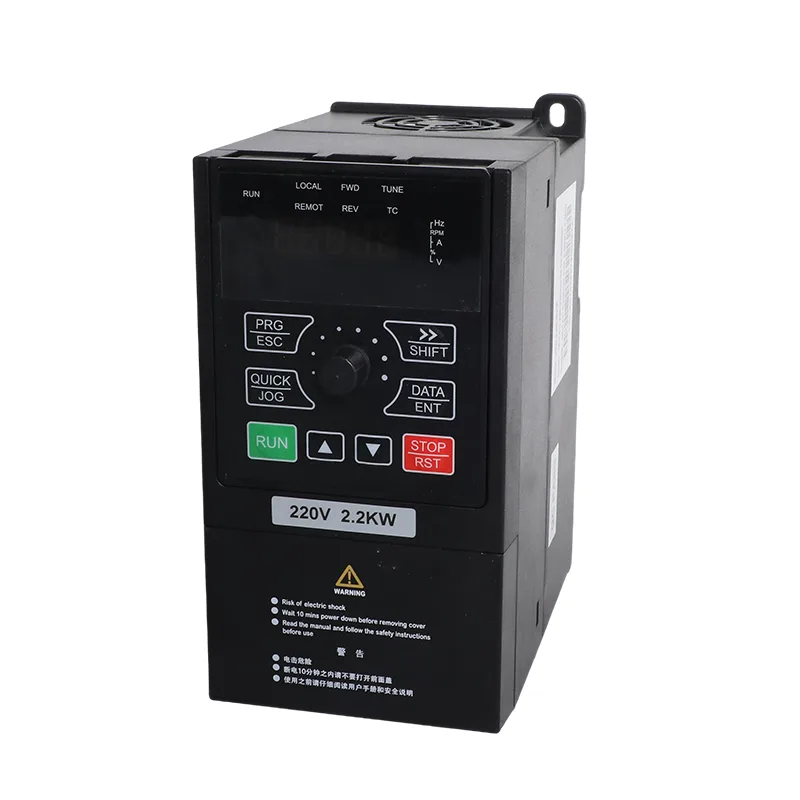

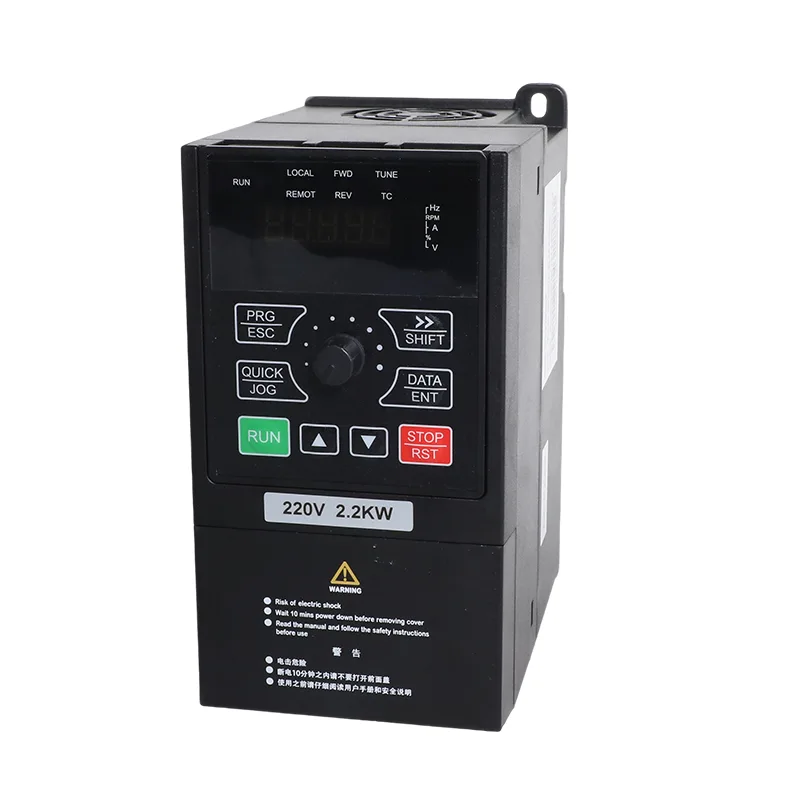

フレームと設置

両方のモデルは、同じ筐体寸法 245 × 142 × 181.3 mm と 107 × 235 mm の取り付けパターンを共有します。コンパクトな壁掛けまたはキャビネット取り付け設計により、インバータを収容するためだけにモータ定格やアプリケーションを変更することなく、ドライブをポンプ制御設備に組み込むことができます。

このドライブは IP20 エンクロージャを備えており、適切な保護された場所に垂直に設置することを目的としています。設置計画では、動作環境、電気保護、ケーブル配線、および試運転とメンテナンスのためのアクセスを考慮する必要があります。一般的な動作温度範囲は -10°C ～ 50°C ですが、40°C を超える場合はディレーティングが必要です。

仕様

表 A. モデルの定格

表 B. 推奨される太陽電池アレイ

表 C. 一般仕様 (iMaster シリーズ全体で同じ)

代表的な用途

iMaster VFD-PC10 シリーズは、ソーラー ポンプ管理と可変周波数モーター制御を組み合わせ、4.0 kW および 5.5 kW モデルをさまざまな水処理および産業用途に適したものにしています。

太陽光発電ポンプと従来のモーター制御の両方が必要な設備の場合、4.0kW/5.5kW 3 相 380V ソーラー ポンプと汎用インバーター VFD を目的の用途に指定し、それに応じて構成できます。

圧力調整が必要な水システムの場合、内蔵の PID 機能は適切なフィードバック信号を使用して、設定された設定値付近でモーターの動作を調整できます。適切に選択された圧力トランスミッタと正しく設定された制御パラメータを使用すると、ドライブは需要の変化に応じてシステム圧力を調整できます。最終的な設定はポンプ、モーター、アプリケーションによって異なります。

技術的なハイライト

1. 太陽光発電から送電網への自動切り替え

2. 内蔵PID制御

内蔵 PID は、閉ループの圧力、流量、または温度制御をサポートします。設定点とフィードバック ソースは、利用可能な FC グループ パラメータを通じて選択されます。

3. 主要な PV とモーター側の保護

4. モーター制御と通信

汎用モードは、SVC および V/F 制御、60 秒間 150% の過負荷容量、Modbus RTU との RS485 通信をサポートします。

5. 2 つの構成可能な動作モード

P8-00 = 1: ソーラーポンプモード。 P8-00 = 0: 汎用インバータモード。 CSIVEIは出荷前に動作モードと要求されたパラメータを設定できます。

よくある質問

5.5 kW モデルでは 18 x 2 を使用するのに対し、4 kW モデルでは 20 モジュールが必要なのはなぜですか?

4 kW ユニットは単一のストリングを実行するため、550 ～ 750 VDC の範囲に達するようにストリングが長く構築されています。 5.5 kW ユニットには、アレイのワット数の約 2 倍が必要ですが、18 個の並列ストリングを 2 つ使用することで簡単に達成できます。どちらも最大 900 VDC 未満に抑えられます。

これを既存の系統接続ポンプに後付けできますか?

はい、これが最も一般的なインストールです。ポンプとケーブル配線はそのままにして、アレイと DC ブレーカーを追加し、既存の電源を R、S、T に配線します。自動スイッチングのために P8-15 を 0 に設定します。太陽光発電は日中の負荷を担い、太陽光が不足すると送電網が引き継ぎます。

タンクが満タンになったときにポンプを停止するにはどうすればよいですか?

DI2またはDI3にはフロートまたはレベルスイッチを取り付けます。端子の極性はF6-10で設定されているため、どちらの接点配置でも機能します。 P8-18 を 1 に設定し、P8-19 でフルしきい値を調整し、P8-20 でスリープ遅延を調整することで、AI 水位検出を使用することもできます。

実際に現場でどのような欠陥が見られるのでしょうか?

よくあるのは、A01 太陽光発電が弱い、A02 タンクが満杯、A03 水不足、A04 モーター負荷が低いことです。ハードウェア障害 E01 ～ E30 には、過電流、過電圧、不足電圧、欠相、過熱が含まれます。E43 はレベル プローブの障害、E44 は解消されない低負荷状態を示します。

ポンプケーブルが損傷した場合、ドライブは保護されますか?

はい。出力欠相保護と電源投入時のモーター短絡検出が標準装備されており、過電流、過電圧、不足電圧、過熱、過負荷も検出できます。

水と関係のない機械にも使用できますか？

はい。汎用モードでは、SVC または V/F 制御、PID、および Modbus を備えた、ファン、ブロワー、コンプレッサー、プロセス ポンプ用の標準三相インバーターです。そのモードで注文すると、ジョブ用に構成された状態で届きます。また、ソーラーポンプモードで購入したユニットは、後で P8-00 を使用して移動できます。

出荷前に独自のデフォルトパラメータを設定できますか?

はい。モーター定格、パネル構成、およびご希望のサイト固有の設定をお知らせいただければ、ユニットの出荷前にそれらの設定をロードします。これにより、現場での試運転時間が節約され、多くの販売代理店がデフォルトではなく構成済みの製品を購入する理由となっています。
