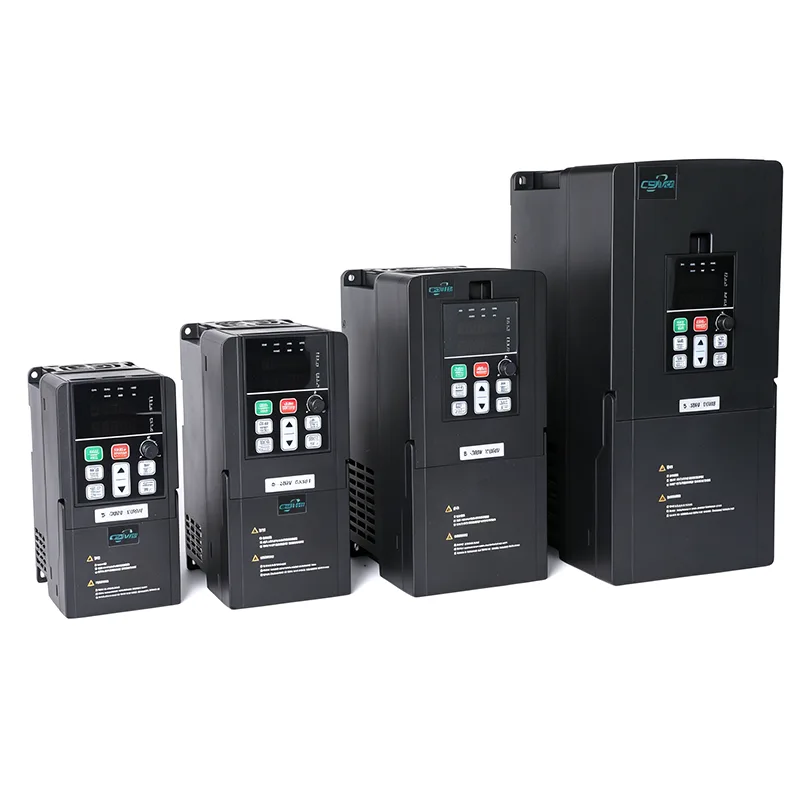

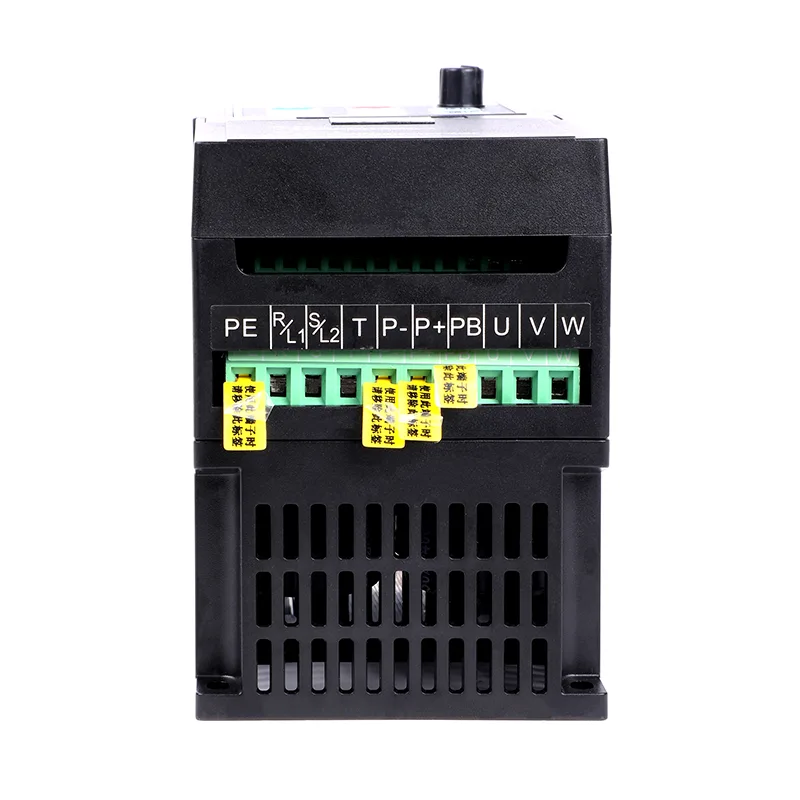

三相モーター用 320kw VFD インバーター

CSIVEI 320kw 三相モーター用 VFD インバーターは、三相モーター制御用の汎用性の高いエントリーレベルのドライブです。小型産業機器、ワークショップ機械、軽自動化タスク向けに設計されており、コンパクトな設置面積で信頼性の高いパフォーマンスを提供します。 V/F およびセンサーレスベクトル制御モードの両方を備え、内蔵 PID コントローラー、および外部キーパッドまたはリモート操作のサポートを備えています。並列取り付け機能を備えた IP20 エンクロージャにより、効率的なパネル設置が可能になります。簡単なパラメータ設定と堅牢な構造により、基本的なモーター速度制御アプリケーションに強固な基盤を提供します。

製品パラメータ

代表的な用途

CSIVEI 320kw 三相モーター用 VFD インバーターは、超高出力モーター制御の究極のソリューションです。

メガポンプ – 大規模給水、治水ポンプ場

鉱業および鉱物 – 大型粉砕機、大容量破砕機

石油とガス – メインパイプラインポンプ、ガスタービンスターター、コンプレッサーステーション

セメント - ロータリーキルンドライブ、大型ファン

船舶推進 – 船舶の主推進ドライブ

このドライブは継続的な高負荷動作向けに設計されており、高度な熱管理、冗長冷却、および広範な診断機能を備えています。

アプリケーション固有の機能

CSIVEI VFD シリーズには、一般的な産業アプリケーションに合わせてカスタマイズされた特殊な機能が含まれており、システム設計を簡素化し、パフォーマンスを向上させます。

ポンプとファン制御用の内蔵 PID – 定圧給水、HVAC システム、換気用途に最適です。ドライブは圧力センサーまたは流量センサーからの直接入力を受け入れ、設定値を維持するために速度を自動的に調整します。

ダイナミック ブレーキ – 一部のモデルに内蔵されたブレーキ ユニットにより、外部ブレーキ抵抗器の接続が可能になり、クレーン、ホイスト、遠心分離機などの用途での急速な減速と正確な停止が可能になります。

フライング スタート - ドライブは、最初に回転モーターを停止することなくスムーズに回転モーターを捕捉できるため、風車ファンやフリーホイール負荷を使用するアプリケーションでの迷惑なトリップを排除します。

火災モード (消防士モード) – 防火アプリケーションでは、ドライブは障害状態を無効にして動作を継続し、緊急時に重要な換気または給水システムが機能し続けることを保証します。

ポンプ洗浄機能 – 汚れた水や廃水用途でのスケールや詰まりを防ぐためにポンプを定期的に逆方向に回転させ、ポンプの寿命を延ばし、メンテナンスを軽減します。

よくある質問

VFD を屋外または洗浄環境で使用できますか?

標準の IP20 ドライブは、清潔で乾燥したパネルに設置する必要があります。屋外または過酷な環境向けに、CSIVEI はより高い IP 定格を提供します。

IP40 – 繊維工場や木工所などの粉塵の多い場所に適しています

IP54/IP55 – 防塵および防滴。屋外の囲いおよび洗浄エリアに使用可能

IP66 – 完全防塵で強力なウォータージェットに対応。追加の筐体を必要とせず、食品加工、洗車、または屋外での使用に適しています。

腐食性ガスが存在する場合は、PCB にコンフォーマル コーティングを施すことをお勧めします。

正しいものを選択するにはどうすればよいですか三相モーター用 320kw VFD インバーター私のモーター用ですか？

考慮すべき点がいくつかあります:

モーター出力 - VFD はモーター定格と一致するか、それよりわずかに大きい必要があります。

入力電圧 - 単相 230V または三相 400V。ご使用の電源と一致していることを確認してください。

負荷タイプ - コンベヤーや押出機などの定トルク負荷では、通常、モーター出力の 100 ～ 120% のサイズの VFD が必要です。ファンやポンプなどの可変トルク負荷では、多くの場合、モーター出力に合わせた VFD を使用できるため、エネルギーも節約できます。

環境 - ほこりの多い、湿気の多い場所、または屋外の場所では、より高い IP 定格 (IP40、IP54、IP66) を選択するか、ドライブを保護されたエンクロージャに置きます。

通信 - PLC または SCADA と通信する必要がある場合は、ドライブがプロトコルをサポートしていることを確認してください (Modbus RTU が標準ですが、Profibus、Ethernet/IP などはオプションです)。

CSIVEI では、セカンドオピニオンが必要な場合にサイジング ツールと技術サポートも提供しています。

外部制動抵抗器は必要ですか?

場合によります。急減速が必要な場合や、遠心分離機、クレーン、ホイスト、ワインダーなどの負荷の慣性が大きい場合は、はい、必要になります。内部ブレーキユニットを備えたドライブでは、抵抗器が回生エネルギーを処理して過電圧障害を回避し、停止時間を短縮します。減速が遅いファンやポンプの場合は、通常はスキップできます。

ドライブにはどのような保護機能が組み込まれていますか?

CSIVEI ドライブには、過電圧、不足電圧、過電流、短絡、過熱 (ヒートシンク)、入力または出力の欠相、モーター過負荷 (電子サーマル過負荷、I²t) などの確実な保護機能が含まれています。これらは、確実に動作を維持し、機器の寿命を延ばすのに役立ちます。

1 つの VFD から複数のモーターを実行できますか?

はい、1 台のドライブから複数のモーターを並行して実行できます。ただし、総消費電流がドライブの出力定格内に収まっており、各モーターに独自の熱過負荷保護があり、V/F 制御を使用していることを条件とします (マルチモーターのセットアップにはベクトル制御は推奨されません)。これは、モーターが同じ速度で動作するファン アレイ、コンベア セクション、またはポンプ ステーションで一般的です。

お客様事例: 産業用換気扇

家具製造施設では、集塵システムの正確な気流制御が必要でした。ファンをフルスピードで連続的に動作させると非効率的であり、過度の騒音が発生します。

解決策: CSIVEI 320kw VFD インバーター (三相モーター用) がメイン排気ファンに取り付けられ、圧力センサーがダクト圧力を監視してファン速度を調整しました。

結果：

ファン速度は集塵需要に合わせて自動的に調整されます

部分負荷動作時にエネルギーを 45% 節約

騒音レベルが 12 dB 減少し、作業環境が改善されました。

ファンベアリングとベルトの機械的摩耗の軽減

このシステムは現在、環境コンプライアンスと運用効率の両方の目標を満たしています。
