0.75-2.2kW 3 相 380V ソーラーポンプおよび汎用インバーター VFD

0.75 ～ 2.2kW 3 相 380V ソーラーポンプおよび汎用インバーター VFD は、1 つの iMaster VFD-PC10 プラットフォームで太陽光発電ポンプ制御と従来の可変周波数モーター制御を組み合わせています。中国のメーカーとして、CSIVEI は、太陽光発電用の MPPT トラッキングに加え、汎用アプリケーション用に SVC/V/F 制御、内蔵 PID、Modbus RTU を備えた 380 V 三相モデルを供給しています。 900 VDC の最大入力は、この範囲にリストされている単一ストリングアレイ構成をサポートします。機種選定・パラメータ設定・お見積りにつきましては、お気軽にお問い合わせください。

お問い合わせを送信

製品説明

Csivei 工場の 0.75 ～ 2.2kW 3 相 380V ソーラーポンプおよび汎用インバーター VFD は、高電圧 DC 入力範囲を備えています。最大 DC 入力は 900 VDC で、推奨される開回路電圧範囲は 550 ～ 750 VDC、MPPT 範囲は 450 ～ 600 VDC です。調整可能な開始電圧範囲は 300 ～ 900 VDC です。これらの値は、推奨される配列テーブルに示されているパネル文字列を選択するための基準となります。

このシリーズは、0.75 kW、1.5 kW、2.2 kW の 3 つのモータ定格をカバーしています。定格出力電流はそれぞれ 2.1 A、3.8 A、5.1 A です。各モデルは三相 380 V AC 電源用に設計されており、正しく構成された太陽光発電アレイをソーラーポンプモードで使用することもできます。動作モードの選択により、ドライブが太陽光発電のポンプとして使用されるか、汎用インバータとして使用されるかが決まります。

リストされているモジュールオプションの場合、推奨アレイでは定格 250 W (37±1 V) の 18 モジュールからなる 1 つのストリング、または定格 300 W (45±1 V) の 15 モジュールからなる 1 つのストリングを使用します。 PV ストリングの電圧が高くなると、特定の電力レベルでの DC 電流が低くなり、より長い稼働時のケーブル電流と電圧降下の管理に役立つ可能性があります。最終的なストリング設計では、実際のモジュールの電気データを使用し、アレイの最大開路電圧をドライブの制限内に保つ必要があります。

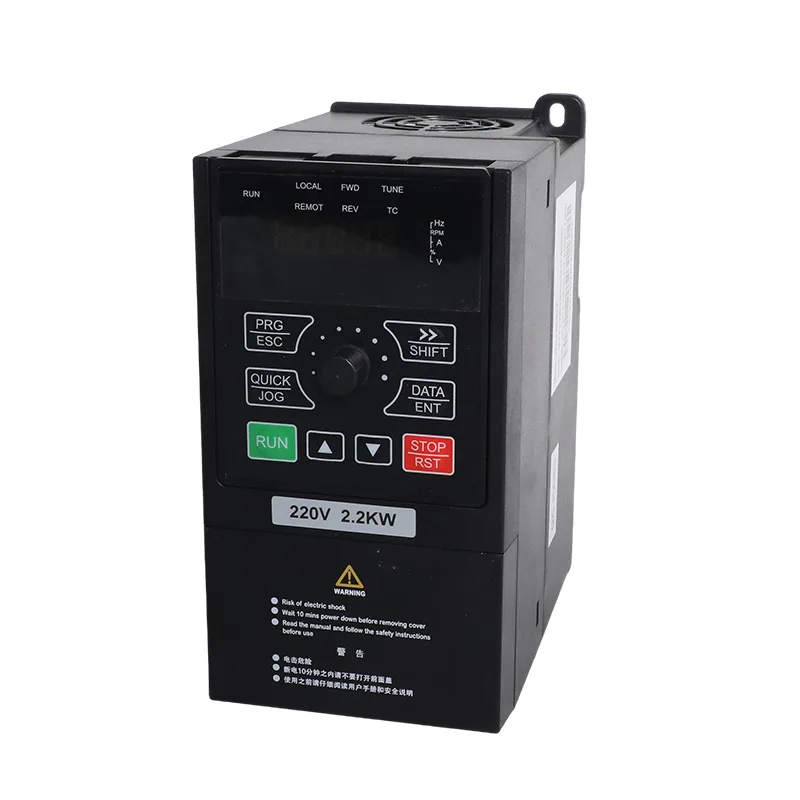

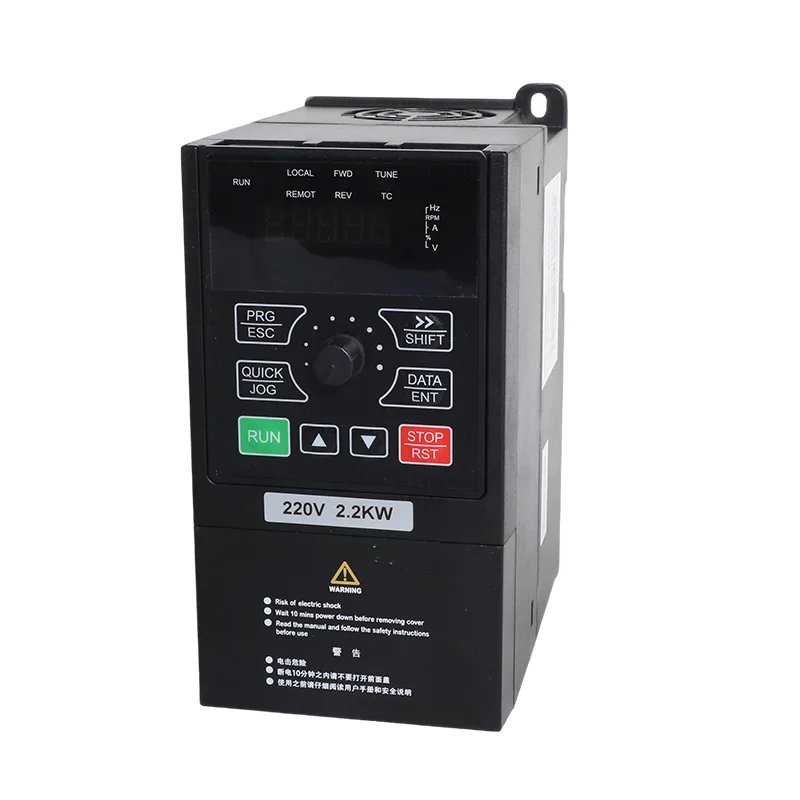

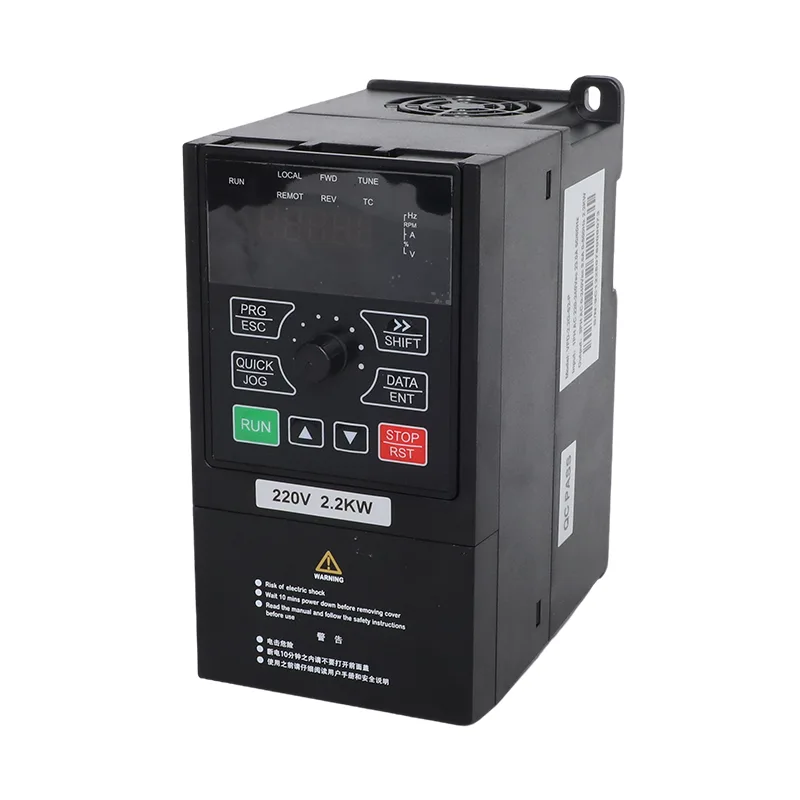

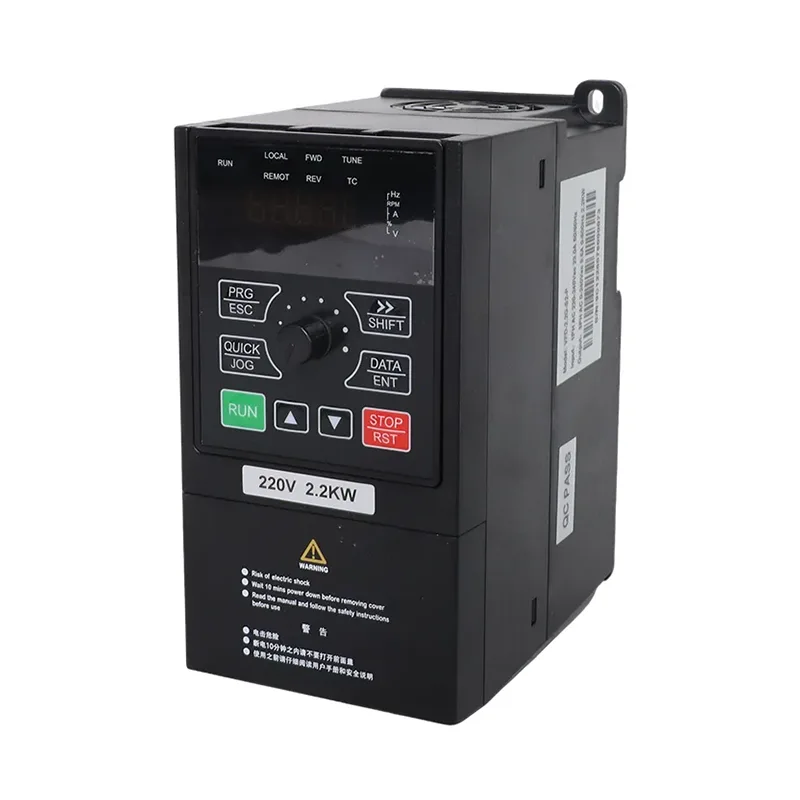

3モデルとも、サイズ171×86×138mm、重量約1kgのコンパクトな筐体を採用。 67.3 × 157.5 mm の取り付け面積により、インバータをより小さな制御キャビネットや機器エンクロージャに取り付けるのに役立ちます。このコンパクトな形状は、小型ポンプや機械の可変速制御が必要だが、設置スペースが限られている場合に便利です。

1 つのドライブで 2 つの動作モード

ソーラーポンプモード

P8-00 を 1 に設定すると、ドライブはソーラーポンプモードで動作します。 MPPT 追跡は利用可能な太陽光発電電力に応じて動作を調整し、弱光ロジックとポンプ関連の保護機能は変化する太陽光条件の管理に役立ちます。システムを指定する際には、アレイストリングの電圧、モーター定格、およびポンプの要件をすべて確認する必要があります。

汎用インバータモード

P8-00 を 0 に設定すると、太陽電池アレイなしで互換性のある三相モーターに同じハードウェアを使用できます。 SVC または V/F 制御はモーター速度調整をサポートし、内蔵 PID および RS485 Modbus RTU は適切な圧力、流量、またはプロセス制御アプリケーションに利用できます。 CSIVEI は出荷前に要求された動作モードを構成できます。後のモード変更は関連パラメータを通じて行われ、製品マニュアルに従う必要があります。

仕様

表 A. モデルの定格

アイテム	VFD-PC10-0.75G-T4	VFD-PC10-1.5G-T4	VFD-PC10-2.2G-T4
適用モータ	0.75kW / 1馬力	1.5kW / 2馬力	2.2kW / 3馬力
公称容量	1.5kVA	3kVA	4kVA
入力電流	3.4A	5A	5.8A
出力電流	2.1A	3.8A	5.1A
AC入力電圧	AC 3 PH 380 V (-15%) ～ 440 V (+10%)
最大。 DC入力電圧	DC900V
推奨Voc範囲	DC550～750V
推奨される MPPT 範囲	DC450～600V
開始電圧範囲	300 ～ 900 VDC、パラメータ調整可能
定格出力電圧	3PH AC380V
騒音レベル	最大50dBA

表 B. 推奨される太陽電池アレイ

モデル	37±1Vモジュール、250W±5Wp		45±1Vモジュール、300W±5Wp
	文字列ごとのモジュール数	文字列	文字列ごとのモジュール数	文字列
VFD-PC10-0.75G-T4	18	1	15	1
VFD-PC10-1.5G-T4	18	1	15	1
VFD-PC10-2.2G-T4	18	1	15	1

表 C. 一般仕様 (iMaster シリーズ全体で同じ)

アイテム	仕様
定格周波数	50/60Hz
入力周波数範囲	±5％（47.5～63Hz）
出力電圧	0～入力電圧
出力周波数	0.1～500Hz
最大周波数	0～500Hz（SVCおよびV/F制御）
キャリア周波数	0.8 kHz ～ 8 kHz、負荷に合わせて自動調整 (最大 16 kHz をサポート)
周波数分解能	デジタル設定 0.01 Hz;アナログ設定最大周波数の 0.025%
制御モード	センサーレスベクトル制御 (SVC); V/F制御
始動トルク	0.5Hz/150%(SVC)
速度範囲	1:100 (SVC)
速度安定精度	±0.5%(SVC)
過負荷容量	150% 定格電流、60 秒間。 12 秒間で 170%。 1.5秒間190%
トルクブースト	自動トルクブースト;マニュアルブースト 0.1% ～ 30.0%
V/Fカーブ	直線、複数点、方形曲線 (1.2 / 1.4 / 1.6 / 1.8 / 2.0 乗)
V/F分離	完全分離、半分離
加速・減速	直線またはS字カーブ、0.0～6500.0秒
直流制動	開始周波数 0.00 Hz から最大周波数まで。時間 0.0 ～ 36.0 秒。電流 0.0% ～ 100.0%
ジョグ制御	ジョグ周波数 0.00 Hz ～最大周波数 (デフォルト 5 Hz);加減速 0.0～6500.0s
内蔵PID	はい、圧力、流量、または温度の閉ループの場合、外部コントローラーなしで使用可能
AVR	グリッド電圧が変動しても出力電圧は安定に保たれます

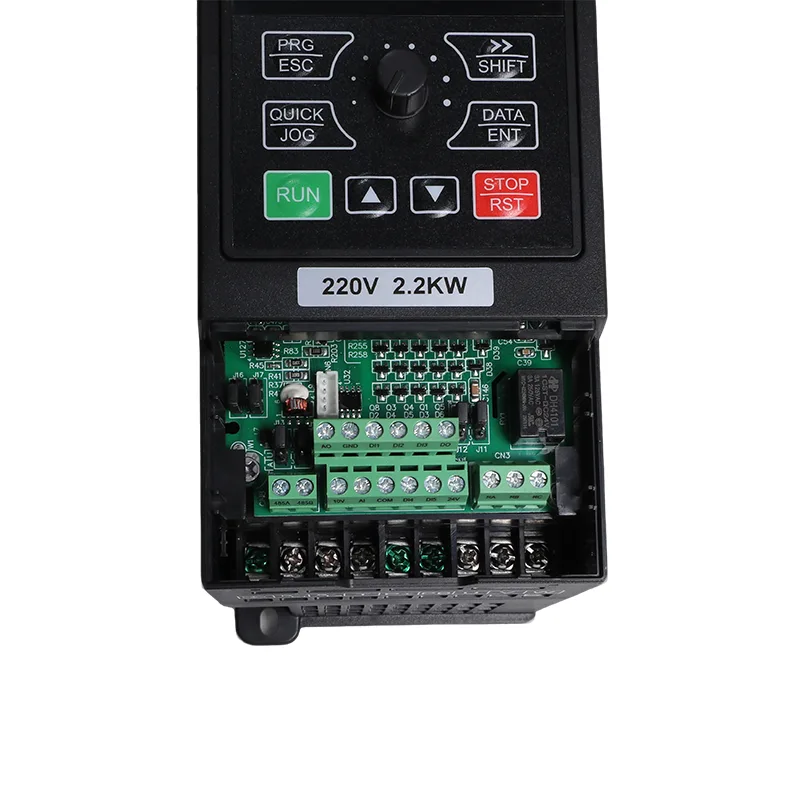

入力端子	5 つのデジタル入力、DI5 は最大 50 kHz の高速パルスをサポートします。 1 つのアナログ入力 0 ～ 10 V または 0 ～ 20 mA。 1 キーパッドポテンショメータ入力
出力端子	1 最大 50 kHz の高速パルス出力; 1 リレー出力; 1 つのアナログ出力 0 ～ 20 mA または 0 ～ 10 V
コミュニケーション	RS485、Modbus RTU
保護	電源投入時のモータ短絡検出、出力欠相、過電流、過電圧、不足電圧、過熱、過負荷、不足負荷、微弱光
動作温度	-10℃～50℃。 40°C を超えると 1°C ごとに 1% 低下
保管温度	-20℃～60℃
湿度	95%RH以下、結露なきこと
高度	1000メートル以下。 1000 メートルから 3000 メートルまでは 100 メートルごとに 1% 低下します
振動	5.9 m/s² (0.6 g) 未満
囲い	IP20、壁掛けまたはキャビネット、垂直設置
配信システム	テネシー州、テネシー州
EMC/安全性	IEC 61800-3 (C3); IEC 61800-5-1

代表的な用途

この出力範囲は、調整可能な速度、太陽光発電、またはその両方が役立つ小型の三相ポンプおよびモーター駆動の機器を対象としています。

温室およびポリトンネルシステム: 三相電源で灌漑ポンプと互換性のある換気ファンを駆動します。

果樹園とブドウ園の灌漑: ボーリング孔または貯水池から供給される点滴システムのポンプ速度を調整します。

地域の小さな給水所: 水を水源から高架貯蔵タンクに移送するポンプを作動させます。

水産養殖および景観用水機能: モーター定格が駆動に一致する循環、水交換、または噴水ポンプを制御します。

ワークショップおよび軽工業用機器: 互換性のあるプロセスポンプ、冷却剤循環装置、小型コンプレッサーを汎用モードで制御します。

ポンプシステムの場合、調整可能な加速と減速は、流れの増加と減少の速度を管理するのに役立ちます。正しいランプ設定はポンプ、配管、油圧条件によって異なります。これらは、モーター出力のみから推測するのではなく、試運転中に選択する必要があります。

技術的なハイライト

単一ストリングアレイの 900 VDC 入力

推奨されるアレイ構成では、1 つのストリングで 250 W で 18 モジュール、または 300 W で 15 モジュールを使用します。インバータは最大 900 VDC をサポートし、推奨される Voc 範囲は 550 ～ 750 VDC、MPPT 範囲は 450 ～ 600 VDC です。ストリングを確認する前に、設置場所の温度条件下でモジュールの実際の開放電圧を確認してください。

ソーラーポンプと汎用モード

ソーラーポンプモードの場合は P8-00 を 1 に設定し、汎用モードの場合は 0 に設定します。同じプラットフォームは、MPPT ベースの太陽光発電ポンプと SVC/V/F モーター制御、内蔵 PID および Modbus RTU を組み合わせており、適切なポンプまたは軽機械アプリケーションに対応できます。

微弱光およびポンプ保護機能

P8-10 ～ P8-14 は、弱光時の停止および再起動の動作を設定します。正しく配線され、設置用に構成されている場合、不足負荷保護と水位入力もポンプ保護をサポートできます。

コンパクトなフレームに統合制御を搭載

171 × 86 × 138 mm のシャーシの重量は約 1 kg です。内蔵 PID、5 つのデジタル入力、アナログ I/O、および RS485 Modbus RTU により、サポートされている閉ループアプリケーション用に別の PID コントローラを必要とせずに、ローカル制御および統合オプションが提供されます。

よくある質問

2.2 kW 三相ポンプにはパネルは何枚ありますか?

1 ストリングに 250 W (37 V タイプ) のモジュールを 18 台、または 300 W (45 V タイプ) のモジュールを 15 台接続できます。どちらも、推奨される 550 ～ 750 VDC の開回路範囲内にアレイを配置します。定格最大値である 900 VDC を超えないようにしてください。

系統接続がまったくない状態で三相ポンプを動作させることはできますか?

はい、それが通常のオフグリッド設定です。アレイを DC 端子に配線し、ポンプを U、V、W に配線し、太陽光発電用に P8-15 を 1 に設定すると、アレイが十分な電圧を供給するたびにドライブが動作します。

エンコーダまたは別個のポンプコントローラが必要ですか?

どちらでもない。制御はセンサーレスベクトルまたはV/Fで、どちらもフィードバックはありません。 MPPT、空運転保護、不足負荷保護、および定圧用のオプションの PID がすでにドライブに組み込まれています。

ポンプを動作させる最低周波数はどれくらいですか?

P8-09 は動作周波数の下限を設定します (デフォルトでは 10.00 Hz)。 P8 ～ 10 の弱い光のしきい値と合わせて、ドライブがポンプの回転を遅らせて水を移動させないようにします。

遠隔監視はできますか？

Modbus RTU を使用した RS485 経由、はい。動作周波数、バス電圧、出力電流、出力電力、DI および DO ステータス、および電流供給モードはすべて U0 監視グループから読み取ることができ、U0-49 の供給モードはグリッドまたはソーラーを示します。

太陽電池アレイがまったくない状態でも動作しますか?

はい。このサイズの大部分は汎用モードで出荷され、温室ファン、作業場ポンプ、冷却剤循環、小型コンプレッサーを 380 V 電源で駆動し、現場にアレイはありません。同じハードウェア、同じパラメータ、異なるモード。ご注文時にどちらをご希望かお知らせください。ソーラーポンプモードで購入したユニットは、P8-00 を 0 に設定することで切り替えられます。
