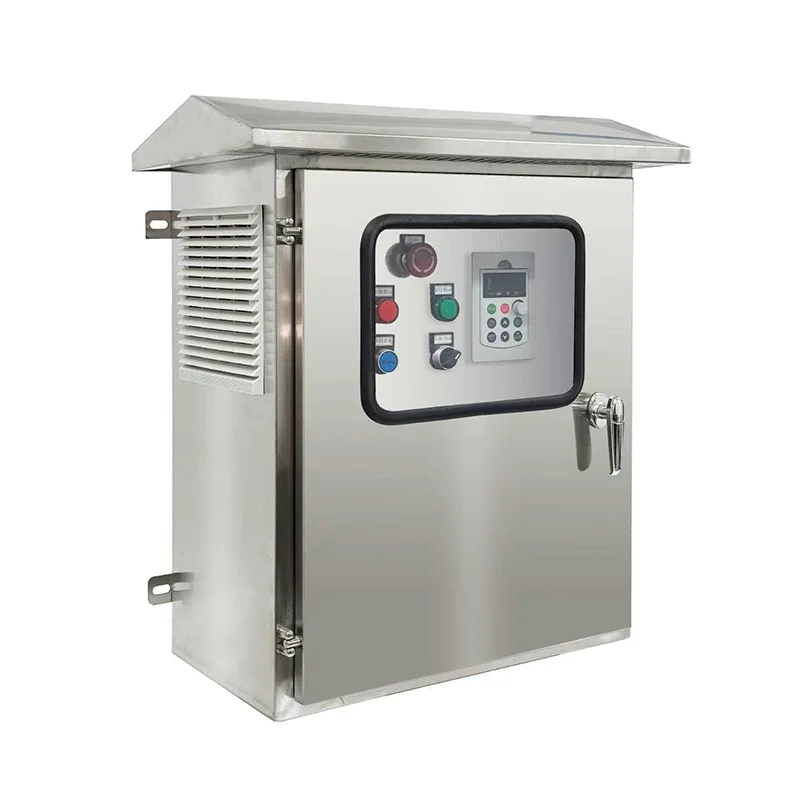

太陽光発電インバータキャビネット

IP54 以上の堅牢な床置き型スチール製キャビネットに収められたこのインバータ システムは、DC 入力保護、複数の MPPT 入力チャネル、可変周波数ドライブ ステージ、AC 出力フィルタリング、および包括的なシステム コントローラなどの完全な電力変換チェーンを統合しており、すべて配線済みで工場でテスト済みで、現場での迅速な導入が可能です。電力定格は 2.2kW から 250kW 以上まであり、標準電圧で単相および三相 AC ポンプ モーターをサポートします。高度な MPPT アルゴリズムは、99% 以上の追跡効率を達成し、1 日を通して太陽放射照度が変化するのに応じてモーター速度をリアルタイムで動的に調整し、毎日の最大の給水量を確保します。ハイブリッド入力オプションは、AC グリッドまたはディーゼル発電機のバックアップ電源を受け入れ、曇りの期間や夜間の操作中に水の出力を維持するために自動的に切り替えます。統合されたシステム保護は、空運転、過負荷、過電圧、不足電圧、欠相、短絡をカバーし、ユーザー設定の最小電力しきい値に基づく自動スリープおよびウェイク ロジックがポンプとパネルを保護します。グラフィカル タッチスクリーン HMI はリアルタイムの電力、電圧、流量、エネルギー データを表示します。RS485 およびオプションの GPRS/4G/Wi-Fi インターフェイスにより、リモート監視と Modbus 経由の SCADA または IoT プラットフォームへの統合が可能になります。すべての電源コンポーネントは、フィルター付き強制空冷、サージ保護を備え、適用される IEC および地域の電力網規格に完全に準拠した、環境制御されたキャビネット内に収容されています。

2.理想的な用途

太陽光発電インバータキャビネットは、グリッド電力が信頼できない、または供給されていない場合でも、信頼性の高い年間を通じて給水できるように設計されており、農業、地域、および工業用水システムに自律的で無人のポンプ制御を提供します。

農業灌漑と農業

大規模な灌漑計画、点滴給餌システム、遠隔地農地でのセンターピボット運用などが理想的な候補です。インバーターは太陽電池アレイから高出力三相ポンプを直接駆動し、日照のピーク時間帯、つまり作物が最も水を必要とするときに最大の流量を供給します。ハイブリッド入力機能により、重要な成長段階においてシームレスなグリッドまたは発電機のバックアップが可能になります。バッテリーのメンテナンスが不要で、屋外に耐候性の設備が設置されているため、農家はディーゼルポンプに比べてエネルギーと運用コストが大幅に削減されるというメリットがあります。

地域および自治体の水道供給

農村部、遠隔地の集落、自治体の水道局は、太陽光発電によるボアホールポンプを導入して、きれいな飲料水を供給できます。インバーターの自動運転（日の出時に開始し、日没時または貯蔵タンクが満杯になったときに停止）により、オペレーターが毎日立ち会う必要がなくなります。 GPRS/4G を介したリモート監視により、水道当局は中央制御室からポンプの状態、水の出力、システムの健全性を追跡できるため、費用のかかる現場訪問を削減できます。キャビネットの頑丈な構造は、ほこり、昆虫、季節的な異常気象から保護します。

家畜と遠隔地の牧場への水やり

広い地域に広がる牛のステーション、羊の農場、遠隔地での放牧作業では、貯蔵タンクや水槽への信頼できる水の供給が必要です。インバーターはボアホールポンプに直接接続され、ディーゼル発電機の物流コストと燃料配送コストが不要になります。太陽光発電によるポンプは、動物の水の消費がピークに達する夏の需要に自然に対応します。空運転保護機能は、水位が低下するとポンプの動作を自動的に停止し、コストのかかるダウンホールモーターの焼損を防ぎます。

工業用水処理および廃水

オフグリッドの場所にある鉱山作業、採石場、工業プラントでは、プロセス水の供給、脱水、または廃水移送池にシステムを使用できます。インバータの堅牢なキャビネット構造は、塵埃濾過機能とアクティブ冷却機能を備えており、過酷な産業環境に適しています。既存のバックアップ発電機とのハイブリッド入力統合により、気象条件に関係なく継続的な動作が保証されます。

砂漠化対策と環境プロジェクト

大規模な植樹、草原の回復、砂漠の灌漑プロジェクトは、人里離れた劣悪な環境での一貫した水の供給に依存しています。太陽光発電ポンプインバーターは、燃料の物流を必要とせずに自律運転を実現し、遠隔監視により、広大な地域に分散した複数のポンプサイトの集中管理を可能にします。

3.技術的な詳細

太陽光発電インバータ キャビネットは、完全な電力変換、制御、保護スイートを標準化された工場でテストされたエンクロージャに統合し、現場でのエンジニアリングを削減し、試運転を加速し、長期信頼性を最大化します。

マルチチャンネル MPPT および DC 入力アーキテクチャ

ソーラーアレイは、複数の独立した MPPT 入力チャネルを介してインバータに接続されており、各入力チャネルには専用の DC ヒューズ、サージ保護装置、およびキャビネットの入力セクションに収容された絶縁開閉装置が備えられています。 MPPT コントローラーは、アレイ電圧を広範囲 (大規模システムの場合は通常 460V ～ 850VDC) で継続的にスキャンして最大電力点を特定し、99% 以上の静的追跡効率を達成します。デュアルまたはトリプル MPPT チャネル構成により、異なる向き、傾斜角、またはシェーディング プロファイルを持つストリングをそれぞれの最適な状態で動作させることができ、シングル MPPT 設計と比較して 1 日あたりの合計エネルギー収量が大幅に増加します。

DC-AC変換と可変周波数駆動

MPPT で安定化された DC バスは、第 6 世代 IGBT モジュールと高速 DSP 制御を中心に構築された高性能可変周波数ドライブ ステージに電力を供給します。インバーターは、調整可能な電圧と周波数 (0 ～ 50/60Hz 以上) を備えた正弦波 PWM 出力を合成し、突入電流のないソフトスタート モーター制御を可能にします。これは水中ポンプ巻線の保護に不可欠です。スリップ補償、トルクブースト、および自動エネルギー最適化曲線を備えた高度な V/f 制御により、全速度範囲にわたってモーター特性が一致します。出力フィルタリング - DC リンク チョーク、出力リアクトル、および dV/dt フィルタを必要に応じて使用することで、モータ絶縁ストレスやベアリング電流を発生させることなく、インバータとボアホール ポンプの間の長いケーブル配線を保証します。

ハイブリッド電源入力管理

統合された自動転送および同期機能は、グリッドまたはディーゼル発電機からの補助 AC 入力を受け入れます。システム コントローラーは、利用可能な PV 電力とポンプに必要な動作電力を継続的に比較します。太陽放射照度がユーザー定義のしきい値を下回ると、AC 入力が自動的に PV 供給を補充または置き換え、水の出力を中断することなく維持します。 AC のみ、PV のみ、およびハイブリッドの優先モードはユーザーが構成可能です。 PV 優先モードは太陽光発電の利用を最大化し、不足分を補うためにのみ AC を使用し、燃料や電気のコストを最小限に抑えます。

ポンプ固有の保護アルゴリズム

組み込みコントローラーは、汎用 VFD には見られないポンプ専用の一連の保護機能を実装しています。空運転検出は、モーター電流、力率、および周波数をリアルタイムで監視し、検出後 1 秒以内に呼び水されていないポンプまたは空運転ポンプの特徴的な低負荷の兆候を特定し、自動シャットダウンと時限再始動試行ルーチンを開始します。最小電力保護により、生産的なポンプを行わずに水を無駄にする非効率的な低速運転が防止されます。スリープ モードは、利用可能な太陽光発電電力がユーザーが設定した起動しきい値を下回ると作動し、低電力監視状態に入り、放射照度が戻ると自動的に再開します。タンクレベルのフロートスイッチまたは圧力トランスデューサー入力からの満水検出により、毎日の太陽周期とは関係なく、ポンプが停止してオーバーフローが防止されます。

キャビネットエンジニアリングと環境保護

床置き型キャビネットは、耐候性粉体塗装仕上げの亜鉛メッキ鋼板で製造されており、モデルの仕様に応じて IP54、IP55、または IP65 定格を達成しています。キャビネットは機能的なコンパートメント (DC 入力、電力変換、制御、AC 出力) に分割されており、ヒンジ付きのガスケット付きドアにより、すべての保守可能なコンポーネントに直接アクセスできます。温度制御可変速ファンを備えたフィルター付き強制空冷システムは、パワー エレクトロニクスに最適な内部環境を維持します。空気取り入れ口には、粉塵の多い農業環境に適した高効率フィルターが使用されています。熱帯化バージョンでは、高湿度地域向けにすべての PCB にコンフォーマル コーティングが追加されています。寒冷地での展開には、サーモスタット制御の統合型結露防止ヒーターを使用できます。

制御、HMI、およびリモート接続

ドアに取り付けられたカラータッチスクリーン HMI は、PV 入力電力、モーター速度、出力電圧、周波数、毎日のエネルギー収量、累積給水量 (ポンプ曲線または流量計入力から計算) などのシステム ステータスを一目で確認できます。パラメータ設定は、複数のアクセス レベルでパスワードで保護されています。標準通信インターフェイスには、SCADA 統合用の RS485 (Modbus RTU) が含まれており、クラウドベースのリモート監視用にオプションの GPRS、4G、Wi-Fi、またはイーサネット モジュールを使用できます。このプラットフォームでは、リモートでの開始/停止、パラメータ変更、アラーム確認、データロギングが可能で、1 人のオペレータが数十の分散したポンプ サイトを管理できるようになります。

4.よくある質問

Q1: このインバータで駆動できるポンプの種類とモータのサイズは何ですか?

このシステムは、水中および水上ポンプ構成の三相 AC 誘導モーターと永久磁石同期モーターをサポートします。電力定格の範囲は 2.2kW から 250kW 以上です。一般的な用途には、深井戸ボアホール ポンプ、水平遠心ポンプ、タービン ポンプなどがあります。インバーター容量とポンプモーターの銘板データのマッチングをお手伝いします。

Q2: システムには電池が必要ですか?

いいえ。インバーターはソーラーパネルからポンプを直接駆動し、バッテリーバンクは必要ありません。水は日照時間中に汲み上げられ、タンク、貯水池、またはヘッダー タンクに蓄えられます。これは、バッテリーに電気を蓄えるよりもはるかにコスト効率が高くなります。 24 時間給水が必要な場合は、オプションのハイブリッド AC 入力を使用して、暗闇の中でもグリッドまたは発電機の電力を利用できます。

Q3: ソーラーパネルは何枚必要ですか?また、それらはどのように接続されますか?

パネル構成は、ポンプ出力、毎日の目標水量、および地域の太陽放射照度によって決まります。インバータの MPPT 電圧範囲 (通常、三相システムの場合は 460 ～ 850VDC) によって直列ストリングの長さが決まります。弊社のセールス エンジニアが、簡単なサイトのアンケートに基づいて配列のサイズと文字列構成を計算します。キャビネットにはヒューズ付き入力を備えた DC コンバイナ セクションが含まれており、アレイの配線が簡素化されています。

Q4: 曇りの日や日差しの少ない時間帯はどうなりますか?

太陽光発電が減少すると、インバーターはポンプ モーターの速度を下げ、水の流れを継続的に維持しますが、水の流れは減少します。電力がユーザーが設定した最小しきい値を下回ると、システムはスリープ モードに入り、回復した放射照度を定期的にチェックします。システムに AC ハイブリッド入力オプションが装備されている場合、低日射量期間中にグリッドまたは発電機の電力が自動的に太陽光を補充または置き換えます。

Q5: ポンプにはどのような保護が施されていますか?

包括的な保護アルゴリズムは、空運転、過負荷、過電流、過電圧、不足電圧、欠相、短絡、過熱をカバーします。空運転の検出は、ボーリング孔用途では特に重要です。コントローラーはドライポンプに典型的な低負荷状態を数秒以内に識別し、モーターが損傷する前にシャットダウンし、自動の時間指定再起動サイクルを開始します。

Q6: インバータは屋外に設置できますか?

はい。キャビネットの定格は仕様に応じて IP54、IP55、または IP65 であり、屋外に常設するように設計されています。フィルター付き換気装置、密閉ドアガスケット、耐紫外線コーティングが含まれています。過酷な環境向けに、サンシェード キャノピー、強化された防塵フィルター、内部結露防止ヒーターなどの追加オプションをご利用いただけます。

Q7: システムはどのように遠隔から監視および制御されますか?

標準 RS485 Modbus RTU により、ローカル SCADA または HMI 統合が可能になります。オプションの GPRS/4G、Wi-Fi、またはイーサネット モジュールを使用すると、Web ポータルまたはモバイル アプリを介したクラウドベースのリモート監視が可能になります。リアルタイムのステータスの表示、アラーム通知の受信、履歴データのダウンロード、パラメータのリモート調整が可能です。これは、地理的に分散したエリアにあるサイトにとって特に有益です。

Q8: キャビネットにはどのようなメンテナンスが必要ですか?

定期的なメンテナンスは最小限で済みます。四半期ごとのエア フィルターの清掃または交換、ケーブル接続とドア シールの目視検査、保護装置の年に一度の機能テストです。キャビネットのフロントアクセス設計により、エンクロージャを取り外さずにすべてのコンポーネント (ヒューズ、コンタクタ、制御 PCB、電源モジュール) にアクセスできます。

5.地域農業局 — 大規模な太陽光灌漑の導入

背景

サハラ以南アフリカの半乾燥地域にある政府の農業開発当局は、複数の農業協同組合全体でディーゼル駆動の灌漑ポンプを太陽エネルギーに置き換えることを計画しました。このプロジェクトは、広い地理的エリアに広がる 20 か所のボーリング地点を対象とし、それぞれが点滴灌漑園芸や畑作物に水を供給しています。ディーゼル燃料の物流が運営コストの 60% 以上を占めており、重要な成長期には発電機の故障により頻繁に灌漑が中断されました。

挑戦

各サイトは同様のプロファイルを示しました。既存の 15kW ～ 45kW の三相水中ボアホールポンプ、送電網接続のない遠隔地、そして太陽放射量のピークと正確に一致した乾季です。当局の要件は次のとおりでした。

● バッテリーへの依存度がゼロのため、資本コストと交換コストが最小限に抑えられます。

● 作物の蒸発散量が最も高くなる正午の時間帯に最大量の水を供給する能力

● 生成水量が変動するボーリング孔での空運転に対する高価な水中ポンプの保護

● 地域本社からの 20 拠点すべての遠隔集中監視

● 年間を通じての粉塵、季節的な雨、および 45°C に達する周囲温度に耐える堅牢な構造

なぜ太陽光発電インバータキャビネットを使うのか?

キャビネット スタイルのインバーター ソリューションは、完全に統合され、事前にテストされた提供のために選択されました。各キャビネットは、DC 入力保護、MPPT モジュール、VFD 駆動ステージ、出力フィルタリング、およびシステム コントローラーが事前に配線された状態で現場に到着しました。試運転には PV アレイとポンプ ケーブルへの接続のみが必要です。

マルチチャンネル MPPT により、各サイトの太陽電池アレイをわずかに東と西に向けたストリングに分割することができ、純粋な南向きの構成を超えて有効な励起時間を延長することができました。ハイブリッド AC 入力オプションは 2 つの最大のサイトに指定されており、長期にわたる曇りの期間や時折の夜間の灌漑のために小型のバックアップ発電機を補助できるようになりました。

重要なのは、ポンプ固有の空運転保護により、当局は既存のボアホールポンプ（埋没費用）が保護されるという自信を得ることができました。自動スリープおよびウェイク ロジックにより、オペレーターが毎日立ち会う必要はありません。このシステムは夜明けに自動的に起動し、貯蔵タンクが満杯になると停止しました。

導入

18.5kW から 45kW までの 20 台の太陽光発電インバーター キャビネットが、協力する農業コミュニティ全体に配備されました。各キャビネットには、デュアル MPPT チャネル、最大 2 つのユニットのハイブリッド AC 入力オプション、当局の中央 SCADA プラットフォームに接続された統合 GPRS リモート モニタリングが含まれていました。設置と試運転は、乾季の 3 か月の間に地元の電気工事業者によって完了しました。既存のボアホールポンプはそのまま維持され、新しいインバーターに直接接続されました。

結果

● 20 拠点のディーゼル燃料コストはほぼゼロに下がり、発電機のバックアップが稼働する時間は年間総稼働時間の 2% 未満でした。

● 送水量はディーゼルポンプのベースラインと一致、またはそれを上回っており、拡張された MPPT ウィンドウにより 1 日あたり約 1.5 時間の効果的なポンプ時間が追加されました。

● ソフトスタート制御と空運転保護のおかげで、運転開始から最初の 18 か月間でポンプ モーターの故障は 1 件も発生しませんでした。

● 当局のエンジニアは、単一のダッシュボードから 20 のサイトすべてを監視し、障害状態があれば自動 SMS アラートを受信して​​、サイト訪問コストを大幅に削減しました。

● この初期展開の成功により、当局は次の段階で追加の 35 のキャビネット システムに資金を割り当て、新しい農業コミュニティへの太陽光灌漑を拡大することができました。
