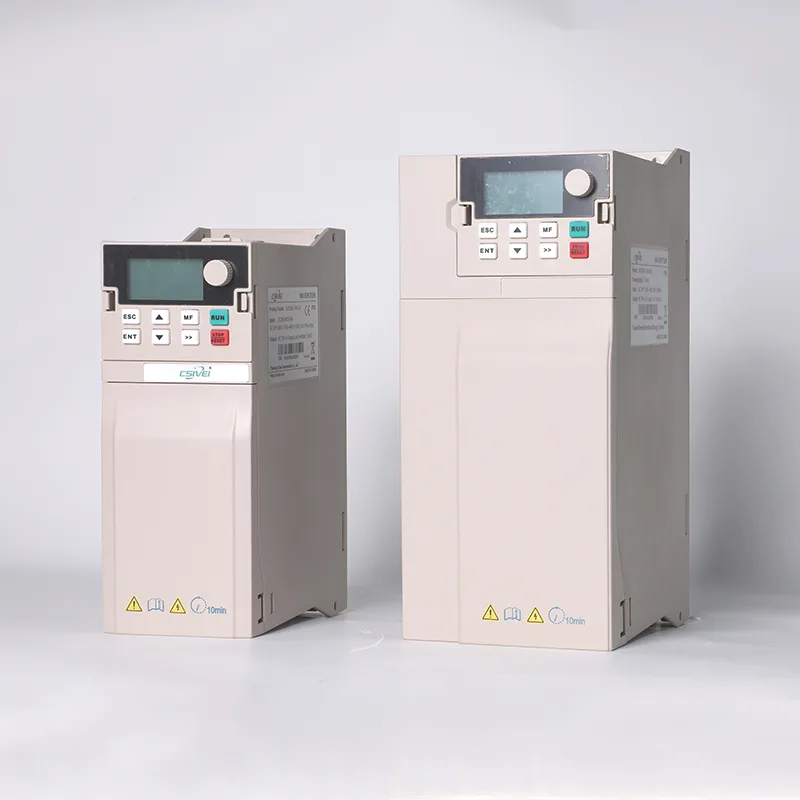

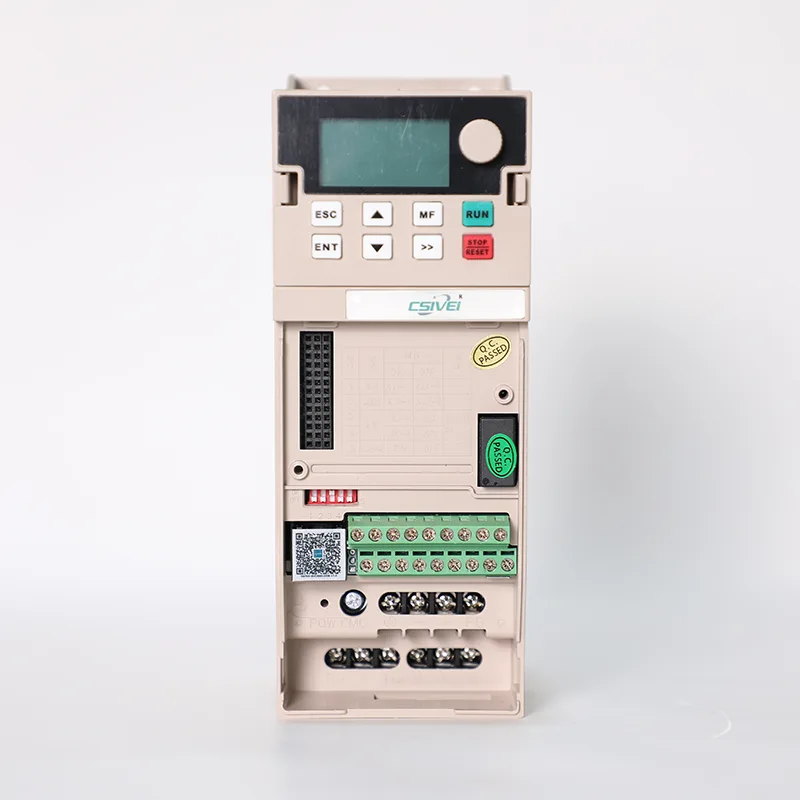

7.5kw 380V 太陽熱温水ポンプ インバーター

CSIVEI 7.5kw 380V 太陽熱温水ポンプ インバーターは、大規模な太陽熱温水器の揚水のための堅牢なソリューションです。複数のポンプ制御モード (定速度、定圧力、定流量) をサポートします。このドライブには MPPT と内蔵 PLC が統合されており、複数のポンプが使用される場合に自動ポンプ シーケンスを実行します。高度なベクトル制御により、長いケーブル距離でも安定した動作を実現します。保護機能には、逆灌漑防止、パイプ破裂検出、グリッド障害後の自動再起動 (ハイブリッドの場合) が含まれます。 Modbus、Profibus、または Ethernet/IP を介した通信により、スマート農業システムへの統合が可能になります。

コアパラメータと仕様

代表的な用途

このソーラー ポンプ ドライブは、緊急時およびオフグリッドの人道給水に最適で、災害救援、難民キャンプ、または一時居住地にすぐに展開できます。ポータブル太陽電池アレイから水中ポンプや遠心ポンプを稼働させ、飲料水、衛生設備、消火用の備蓄水を提供できます。このドライブは、毎日の自動開始/停止スケジュール、低水位カットオフ、および技術者以外のスタッフでも簡単にトラブルシューティングできる LCD ディスプレイを備えています。頑丈な構造とオプションの IP54 エンクロージャにより、シェルターなしで屋外に設置できます。一般的な展開: 地震の影響を受けた村、避難民キャンプ、遠隔地の診療所、山火事防止用貯水タンク。太陽光発電により燃料輸送の必要がなくなり、時間と人命が節約されます。

屋外耐久性と広温度対応設計

ソーラーポンプの設置は、強烈な紫外線、塵、高湿度、極端な温度などの過酷な環境にさらされることがよくあります。 CSIVEI 7.5kw 380V ソーラーウォーターポンプ インバーターは、屋外での信頼性を考慮して設計されています。

● IP54/IP65 エンクロージャ オプション - 防塵性があり、噴流水から保護されます。追加のキャビネットなしでポンプスキッドまたはポールに直接取り付けるのに適しています。

● コンフォーマルコーティングされた PCB – 湿気、塩水噴霧、腐食性ガス (農場のアンモニア、廃水中の硫化水素など) に耐性があります。

● 幅広い動作温度 – -20°C ～ +55°C、ディレーティングなし。オプションの冷却ファンまたは砂漠気候用の液体冷却 (最大 60°C)。

● 統合された DC および AC サージ保護 – 屋外の太陽光発電所で一般的な雷によるスパイクに耐えます。

● 耐紫外線性のキーパッドとエンクロージャ - 長年日光にさらされた後のひび割れや黄ばみを防ぎます。

この頑丈な構造により、ドライブは、砂浜の砂漠から熱帯の海岸線に至るまで、最も困難なオフグリッドの場所であっても、10 年以上メンテナンスフリーで動作することが保証されます。

よくある質問

Q1: ソーラーパネルとドライブ間に必要なケーブルサイズはどれくらいですか?

A: ケーブルのサイズは、DC 電流と距離によって異なります。 7.5 kW ドライブの場合、通常、短距離には 4‑10mm² の銅線ケーブルが使用されます。当社のケーブルサイジングツールを使用するか、技術者にご相談ください。屋外で使用する場合は、必ず耐紫外線性の二重絶縁ケーブルを使用してください。

Q2: 曇りの日などにポンプが断続的に停止してしまいます。それは普通ですか？

A: はい。太陽放射量が開始しきい値を下回ると、ドライブは低速の過熱を避けるためにポンプを停止します。十分な太陽光発電が回復すると、ドライブは自動的に再起動します。開始および停止電力しきい値を調整して、頻繁なサイクリングを減らすことができます。

Q3: ポンプの始動時にドライブが「過電流」でトリップします。私に何ができる？

A：加速時間（パラメータP.10）を長くして起動電流を低減してください。ポンプシャフトが固着していないか、インペラが詰まっていないかも確認してください。モーターが古い場合、絶縁抵抗が低い可能性がありますので、メガーで測定してください。

Q4: 部分的なシェーディング条件でドライブはどのように動作しますか?

A: MPPT アルゴリズムには、I-V 曲線全体を定期的にスイープして真の最大電力点を見つけ、シェーディングによって生じる局所的なピークを回避する「グローバル スキャン」モード (パラメータ P.91 = 1) が含まれています。これにより、標準の MPPT と比較して、失われた電力の 10 ～ 30% を回復できます。

Q5: ポンプの故障に関する SMS アラートを設定するにはどうすればよいですか?

A: GSM モデム (CSIVEI GSM‑01 など) をドライブの RS485 ポートに接続します。パラメータグループ P.15 を設定して、電話番号と障害の種類 (ドライラン、過電流など) を設定します。障害が発生すると、ドライブは最大 5 つの番号に SMS を送信します。

顧客事例: 地雷粉塵抑制システム

水不足地域の採石場では継続的な粉塵管理が必要でしたが、送電網の電力は信頼できませんでした。 CSIVEI 7.5kw 380V ソーラー ウォーター ポンプ インバーター アレイを備えた CSIVEI ソーラー ポンプ VFD が、ミスト キャノンに供給する高圧ポンプに電力を供給しました。

結果：

粉塵レベルが規制値以下に低減されました。

ディーゼル発電機のバックアップに必要な時間はわずか 2% でした。

グリッド/ディーゼルを使用する場合と比較して、エネルギーコストを 85% 削減します。

Modbus を介したリモート監視により、工場管理者はオフィスからの水の流れを確認できます。

このシステムは 18 か月で元が取れ、他の 2 つの企業サイトでも採用されました。
